MaxiDisplay 3
Instalação
Requisitos de instalação
A unidade deve ser montada na vertical (±20 graus) sobre uma superfície que suporte o seu peso.
Instruções de instalação
Montar o monitor
Para montar o monitor, use os quatro jogos de parafusos no painel traseiro. Use algum suporte Vesa ou
equivalente com 100 mm entre os furos.
OBSERVAÇÃO Assegure-se de que os parafusos não ultrapassem 5 mm da montagem para evitar da-
nos ao sistema eletrônico.
OBSERVAÇÃO Deixe espaço suficiente para a antena WLAN quando for montar o monitor na parede.

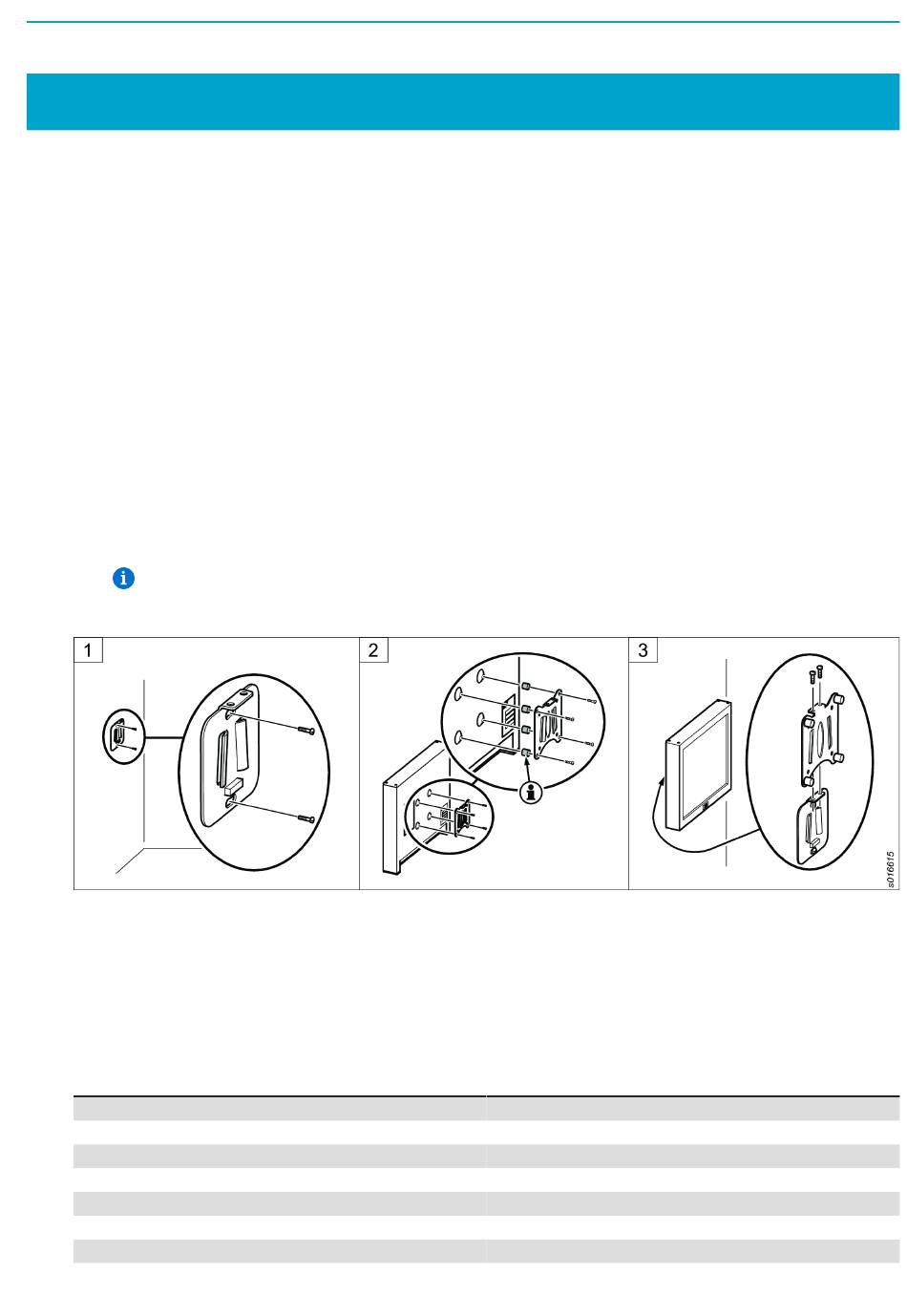

O suporte fornecido é montado do seguinte modo:
1.
Monte a parte da parede em uma parede adequada.
2.
Monte a parte do monitor nos insertos do painel traseiro usando os parafusos fornecidos e os espa-
çadores. Não use arruelas.
Use os espaçadores para evitar danos ao sistema eletrônico.
3.
Suspenda o monitor na parte da parede e prenda-o com os parafusos fornecidos.
Conectar o monitor
1.
Monte a antena WLAN no conector (A).
2.
Conecte a fonte de alimentação ao conector (C).
3.
Conecte outros acessórios como desejar.
4.
Prenda todos os cabos com os grampos fornecidos.
Os conectores disponíveis são estes:
A
B
C
D
E
F
G
PT
© Atlas Copco Industrial Technique AB - 9836 7057 00
Antena da WLAN
Entrada para microfone
Fonte de alimentação
Portas Gigabit LAN
Saída de linha
Portas COM
Portas USB
Instalação
33
