Installation
Installation
Installationskrav
Enheten ska monteras vertikalt (±20°) på en yta som klarar dess vikt.
Installationsanvisningar
Montera skärmen
Montera skärmen med hjälp av de fyra skruvinfästningarna på baksidan av panelen. En Vesa-hållare eller
motsvarande med 100 mm mellan hålen kan användas.
OBS Kontrollera att skruvarna inte sticker ut mer än 5 mm från monteringen för att inte skada elektroni-
ken.
OBS Se till att lämna tillräckligt med plats för WLAN-antennen när skärmen monteras mot en vägg.

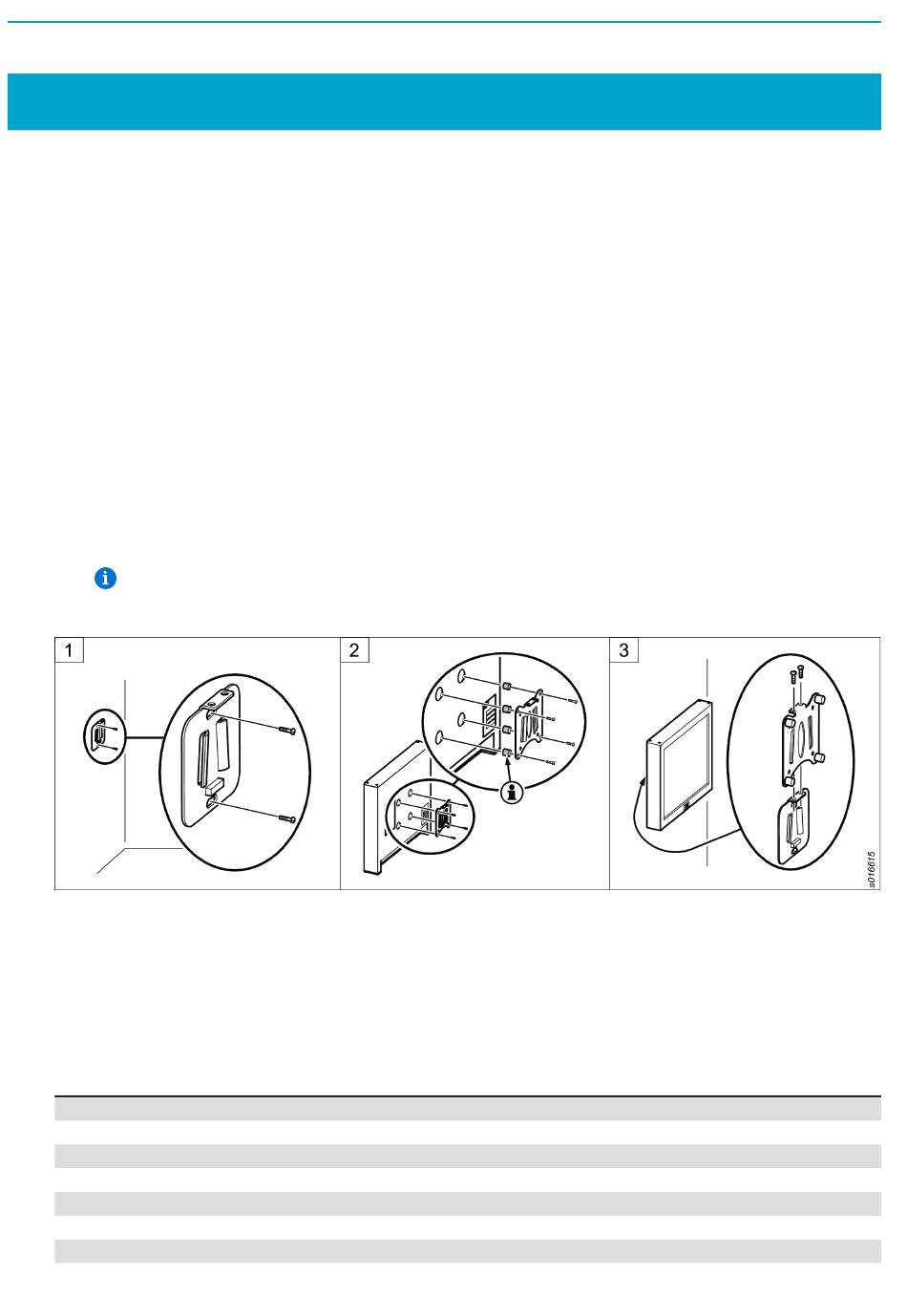

Den medföljande hållaren monteras så här:
1.
Montera väggdelen på en lämplig vägg.
2.
Montera skärmdelen på inläggen på panelens baksida med medföljande skruvar och mellanlägg. An-
vänd inga brickor.
Se till att använda mellanläggen för att inte skada elektroniken.
3.
Häng upp skärmen på väggfästet och fäst den med de medföljande skruvarna.
Ansluta skärmen
1.
Montera WLAN-antennen på kontakt (A).
2.
Anslut strömmen till kontakt (C).
3.
Anslut övrig utrustning efter önskemål.
4.
Fäst alla kablar med de medföljande klämmorna.
Följande kontakter finns:
A
B
C
D
E
F
G
62
SV
© Atlas Copco Industrial Technique AB - 9836 7057 00
WLAN-antenn
Mikrofon in
Strömförsörjning
Gigabit LAN-portar
Linje ut
COM-portar
USB-portar
MaxiDisplay 3
