DEUTSCH
ACHTUNG! Damit das Gerät funktioniert, ist es unbedingt erforderlich, dass die Firmware-Version des
Ipercom-Systems 2.0.0 oder höher ist. Das Firmware-Versions-Update des Ipercom-Systems finden Sie
auf der Urmet-Website im Bereich Download/Software.
1. MERKMALE
Bei dem Gerät Typ 1060/86 handelt es sich um ein Lesegerät für Näherungsschlüssel mit Technologie
Mifare Plus für Ipercom-Systeme.
Der Lesekopf gestattet die Aktivierung einer Elektroverriegelung, wenn:
• Ein Benutzer-Näherungsschlüssel Urmet BN 1125/54 oder /53 oder /52 der Vorderseite genähert wird.
• Die Taste zum Öffnen der Eingangstür (PA) geöffnet wird.
Das Gerät wird vom Switch POE versorgt (BN 1039/44).
2. INSTALLATION
Folgendes ist für die Installation des Geräts erforderlich:
• Anschließen des Ethernet-Ports POE RJ45 an den Switch POE (BN 1039/44).
• Die Klemmen SE+ und SE- an eine Elektroverriegelung anschließen.
• Die Klemmen PA an die Hausflurtaste zur Aktivierung der Elektroverriegelung anschließen.
• Die Klemmen SP an den Tür offen-Sensor anschließen (Option).

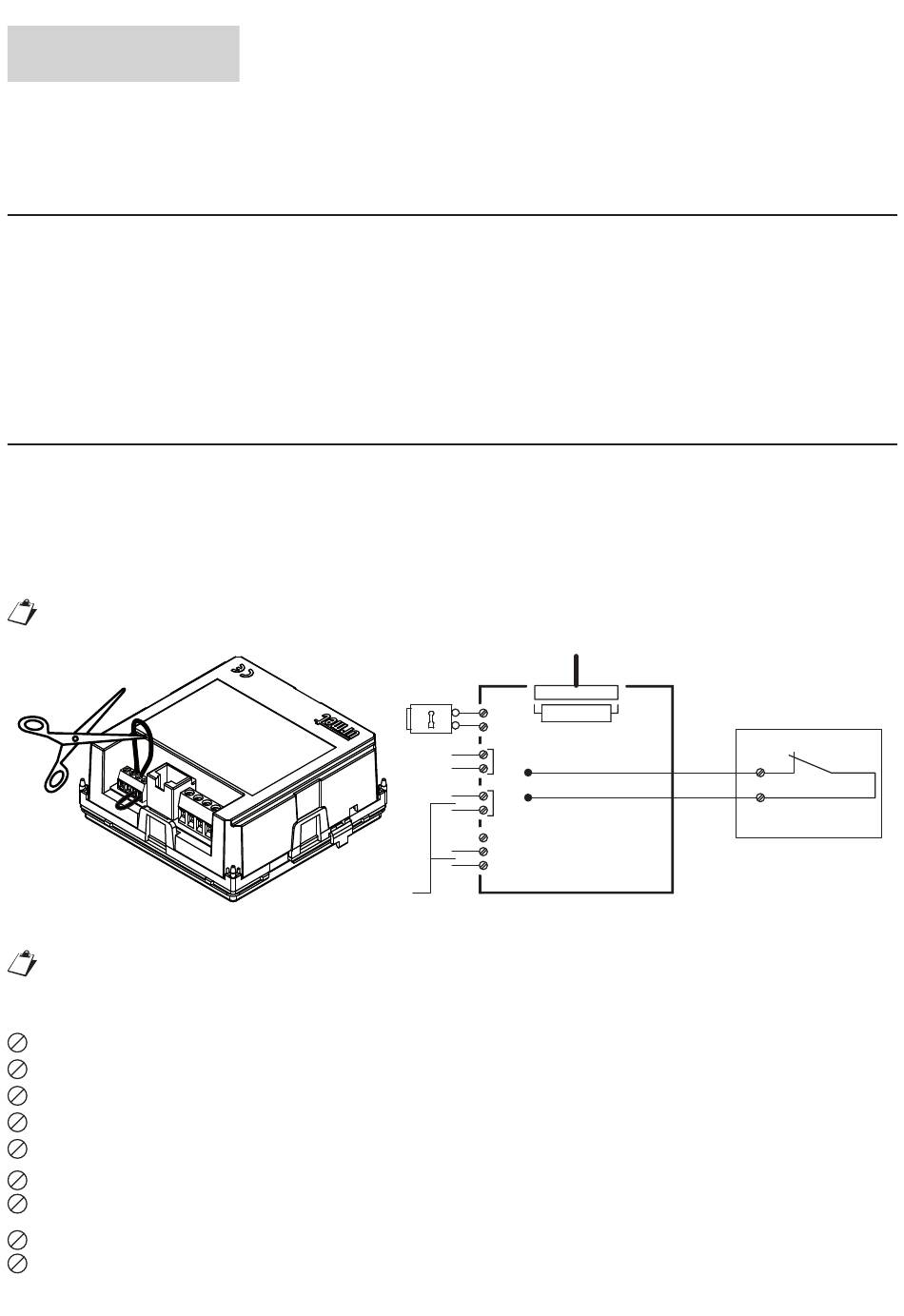

Um einen Tamper (Öffner) zu installieren, den Draht abschneiden und den Anschluss wie im
Anschluss dargestellt herstellen.
Werden die Klemmen SP verwendet, zuerst die Polbrücke entfernen.
ANSCHLUSSKLEMMEN
}
SE+
Klemmen zur Aktivierung der Elektroverriegelung mit kapazitiver Entladung und Haltestrom
SE-
C Allgemeiner Kontakt des Verriegelungsrelais
NO Schließerkontakt des Hilfsrelais
NC Öffnerkontakt des Hilfsrelais
]
PA Klemmen der Hausflurtaste zum Steuern der Elektroverriegelung und des Hilfsrelais
]
SP Klemmen für Türsensor
14
SE+
SE-
PA
SP
NC
C
NO
Option
LAN
TAMPER
DS1060-149A
