NEDERLANDS
WAARSCHUWING! Voor het functioneren van het apparaat is het strikt noodzakelijk dat de firmwareversie
van het Ipercom-systeem 2.0.0 of hoger is. De firmware-versie-update van het Ipercom-systeem is
beschikbaar op de Urmet-website in het gedeelte Download/Software.
1. KENMERKEN
Het toestel Sch. 1060/86 is een lezer voor naderingssleutels met Mifare Plus technologie voor het Ipercom-
systeem.
De leeskop activeert een elektrische slot:
• als een naderingssleutel van een gebruiker van de Urmet Sch. 1125/54 of /53 of /52 ervoor wordt
gehouden.
• als de knop in de hal om de deur te openen (PA) wordt ingedrukt.
Als het toestel gevoed wordt met de POE-switch (Sch. 1039/44).
2. INSTALLATIE
Installeer het toestel als volgt:
• Verbind de Ethernetpoort POE RJ45 met de POE-switch (nr. 1039/44)
• Verbind de aansluitklemmen SE+ en SE- met een elektrisch slot.
• Verbind de aansluitklemmen PA met de knop in de hal om het elektrisch slot te bedienen.
• Verbind de aansluitklemmen SP met de sensor "open deur" (optioneel).

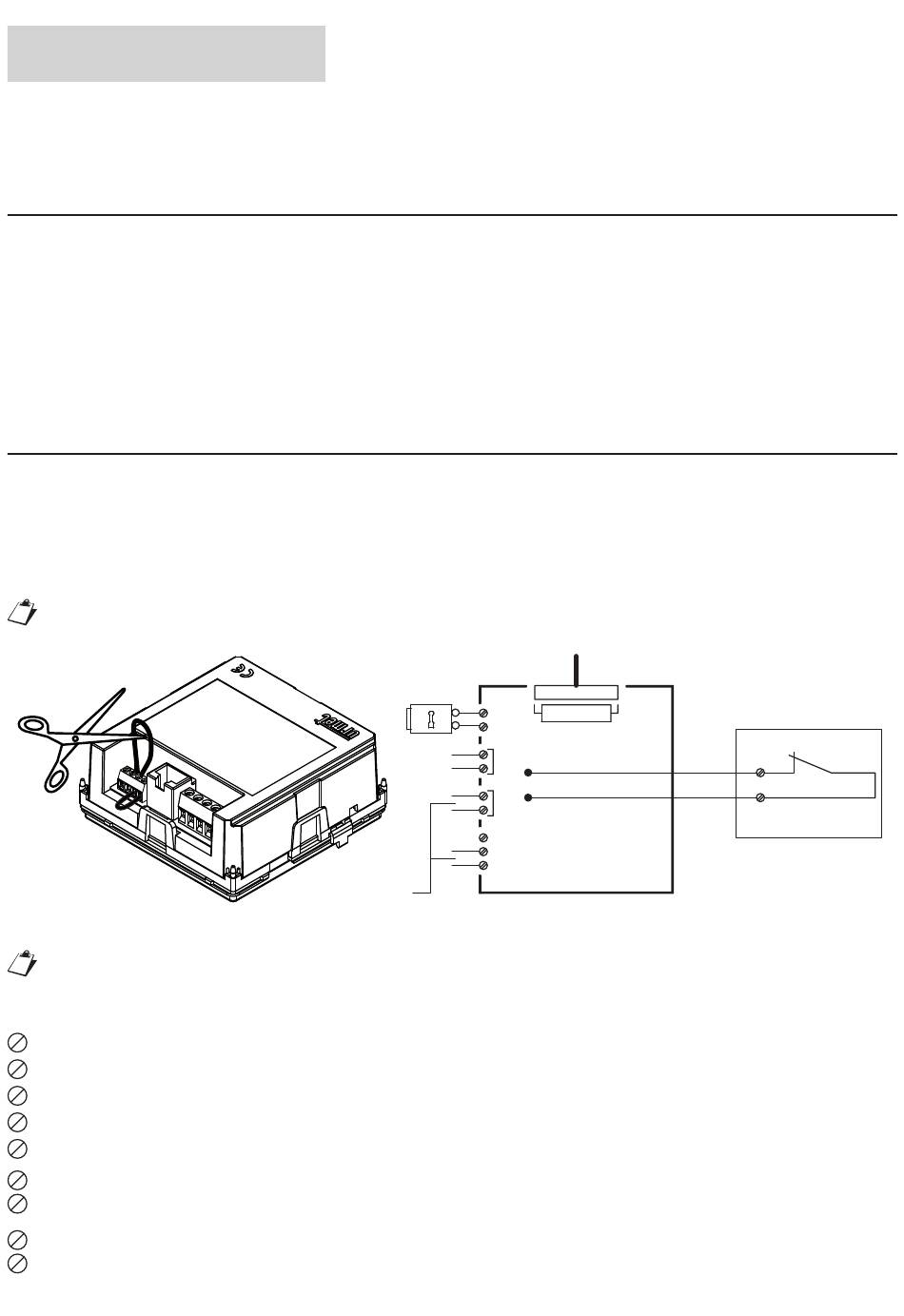

Om een tamper te installeren (normaal gesloten) snijdt u de draad en maakt u de verbinding zoals
hierna wordt getoond.
Als u de aansluitklemmen SP gebruikt, verwijdert u eerste de overbrugging.
BESCHRIJVING VAN DE AANSLUITKLEMMEN
}
SE+
Aansluitklemmen voor het schakelen van een Elektrisch slot met capacitieve ontlading met
houdstroom
SE-
C Gemeenschappelijk contact van het hulprelais
NO Normaal open contact van het hulprelais
NC Normaal gesloten contact van het hulprelais
]
PA Aansluitklemmen van de knop in de hal om het elektrisch slot en het hulprelais te bedienen
]
SP Aansluitklemmen voor de deursensor
