ESPAÑOL
¡ADVERTENCIA! Para que el dispositivo funcione, es estrictamente necesario que la versión de firmware
del sistema Ipercom sea 2.0.0 o superior. La actualización de la versión de firmware del sistema Ipercom
está disponible en el sitio web de Urmet en la sección Download/Software.
1. CARACTERÍSTICAS
El dispositivo Ref. 1060/86 es un lector de llave proxy con tecnologìa Mifare Plus, para sistema Ipercom.
El cabezal de lectura permite la activación de una cerradura eléctrica cuando:
• Una llave de proximidad usuario Urmet Ref. 1125/54 o /53 o /52 se acerca a la parte delantera.
• Se acciona el botón de apertura de la puerta del vestíbulo (PA).
El dispositivo puede estar alimentado con los interruptores PoE 1039/44.
2. INSTALACIÓN
Para la instalación del dispositivo se necesita:
• Conectar el puerto Ethernet POE RJ45 al interruptor POE (ref. 1039/44).
• Conectar los bornes SE+ y SE- a una cerradura eléctrica.
• Conectar los bornes PA al pulsador del vestíbulo para la activación de la cerradura eléctrica.
• Conectar los bornes SP al sensor de puerta abierta (opcional).

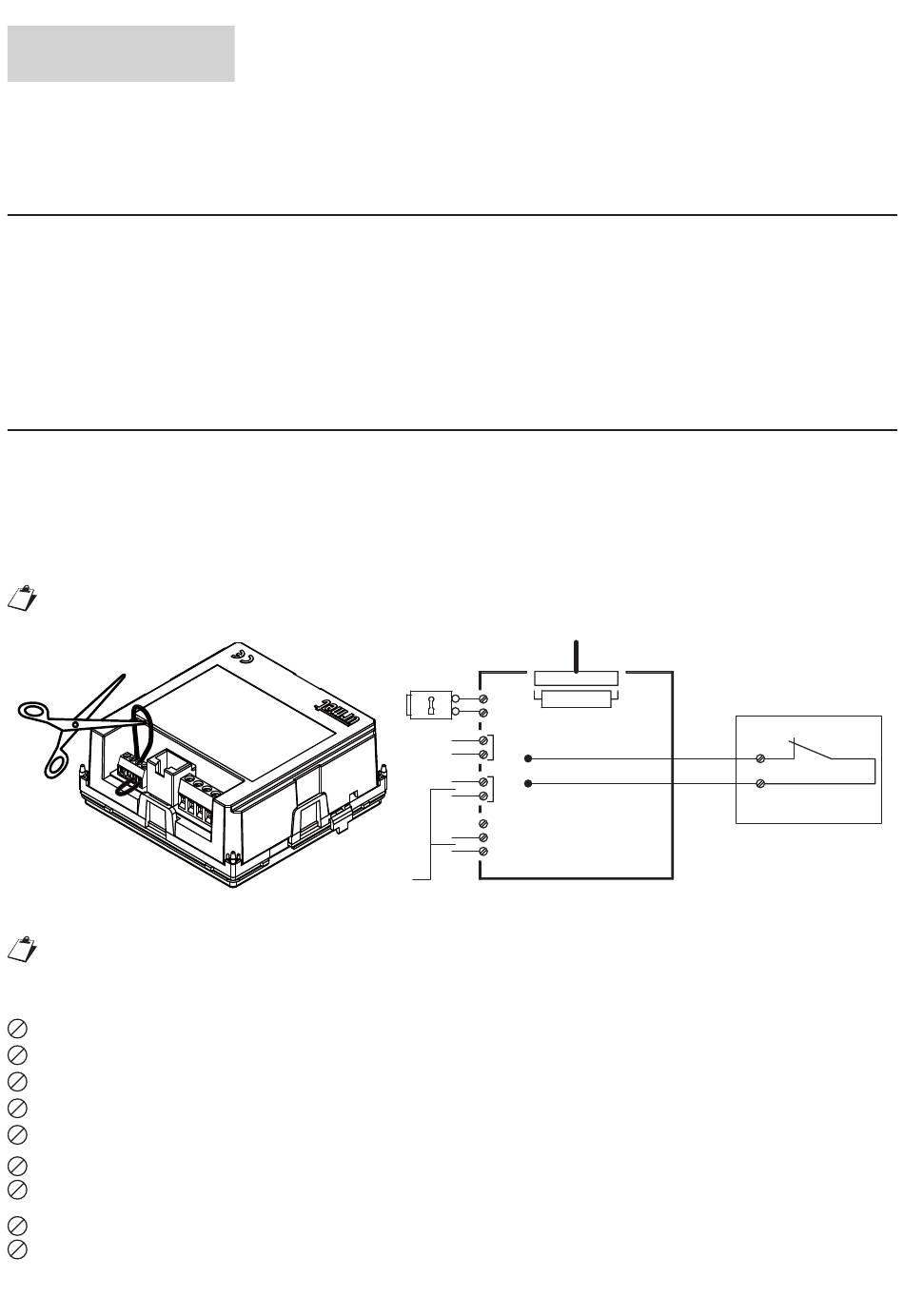

Para instalar un tamper (normalmente cerrado), cortar el hilo y efectuar la conexión como indicado
en seguida.
Si se utilizan bornes SP, retirar primero el puente.
DESCRIPCIÓN DE LOS BORNES
}
SE+
Bornes para la activación de la cerradura eléctrica de descarga capacitiva con corriente de
mantenimiento
SE-
C Contacto común del relé de la cerradura
NO Contacto normalmente abierto del relé auxiliar
NC Contacto normalmente cerrado del relé auxiliar
]
PA Bornes del pulsador del vestíbulo para el control de la cerradura eléctrica y el relé auxiliar
]
SP Bornes sensor puerta
DS1060-149A
SE+
SE-
PA
SP
NC
C
NO
Opcional
LAN
TAMPER
