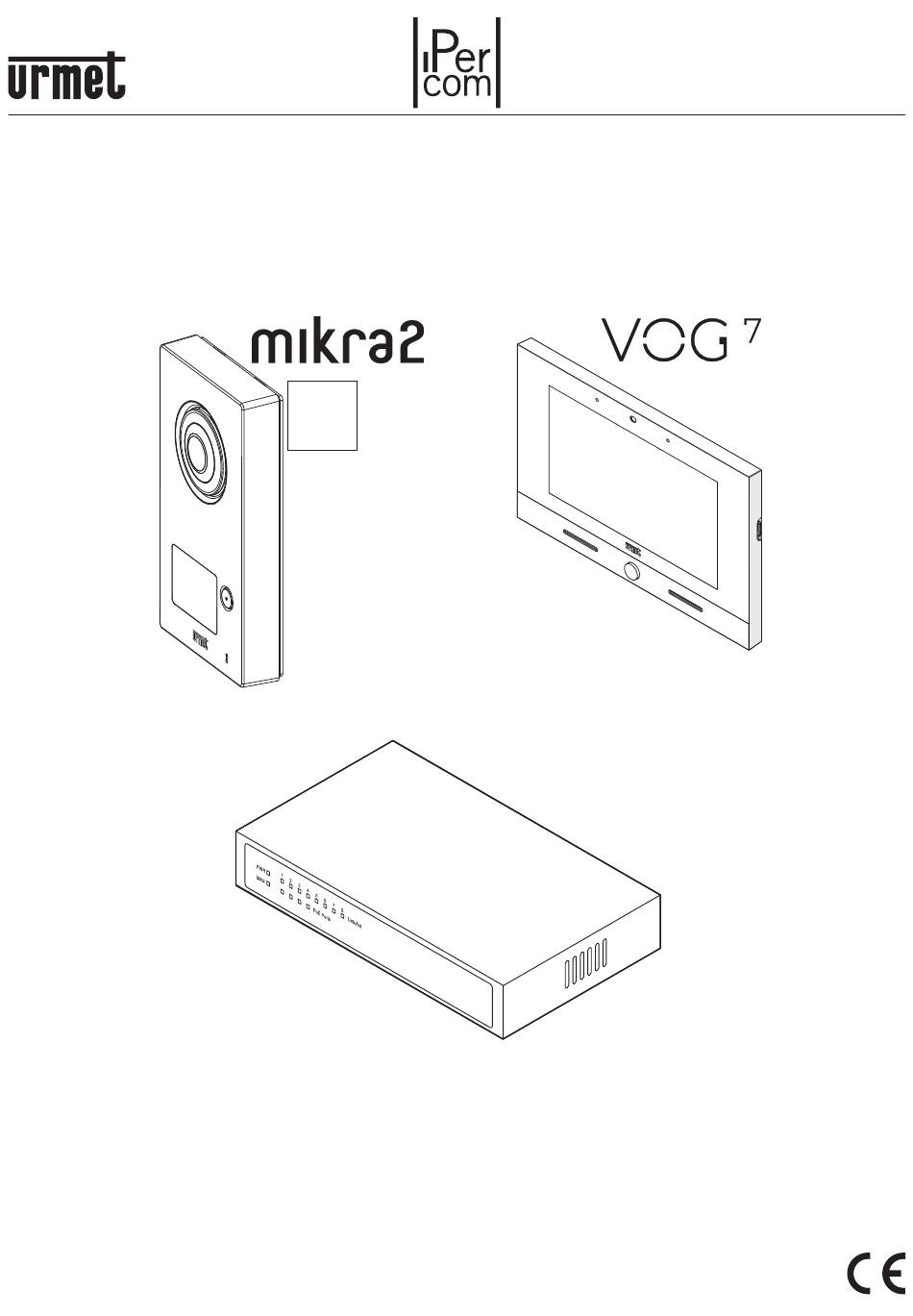

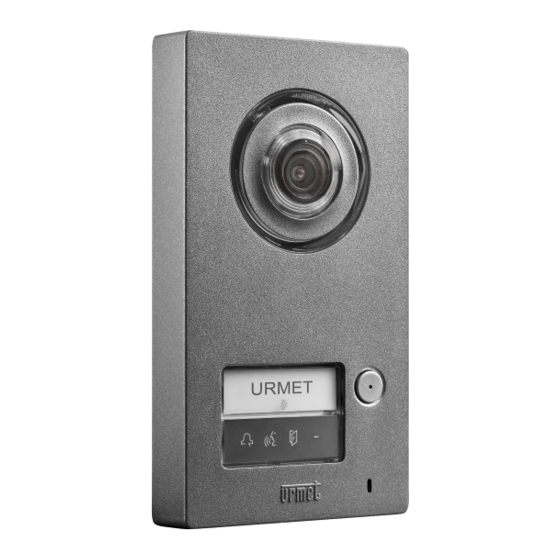

- Seite 1 Mod. 1060 DS 1060-178 LBT 21025 KIT IP MIKRA2 UND IP VIDEOSPRECHANLAGE 7” KIT IP MIKRA2 EN IP VIDEOINTERCOM 7” BN/Sch. 1060/633 IP55 IK07 INSTALLATIONS- UND KONFIGURATIONSANLEITUNG HANDLEIDING INSTALLATIE EN CONFIGURATIE...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH INHALTSVERZEICHNIS ALLGEMEINE BESCHREIBUNG ......................................2 ZUSAMMENSETZUNG DES KITS ......................................3 ZUSÄTZLICHE VORRICHTUNGEN ......................................4 ANSCHLUSS-BLOCKSCHEMATA .......................................5 EINFAMILIENHAUSANLAGE ......................................5 MAXIMALE ABSTÄNDE UND KABELQUERSCHNITTE .............................5 WICHTIGE HINWEISE FÜR DEN INSTALLATEUR ................................6 KONFIGURATION BEIM EINSCHALTEN DES SYSTEMS ..............................6 EINLEITENDE VORGÄNGE ......................................6 SPRACHAUSWAHL ........................................7 ZUGANG ZUM KONFIGURATIONSMODUS UND DIE DATUMS- UND UHRZEITEINSTELLUNG ................7 ERSTELLEN DER KONFIGURATION ..................................8 6.4.1 EINSTELLUNG DER BASISPARAMETER ..............................9... -
Seite 3: Zusammensetzung Des Kits
2 ZUSAMMENSETZUNG DES KITS BESCHREIBUNG N° Außenstelle Mikra IP Schrauben zur Wandbefestigung Dübel für die Wandbefestigung Ø 5 mm Rufeinheit BN 1060/21 Einsatz für Schraubenzieher Namensschild Reserve-Inbusschraube zum Schließen der Sprecheinheit Wohnungseinheit der Videoanlage mit Halterung IP Videosprechanlage 7” VOG BN 1761/31 Packung mit 6 Schrauben, 4 Dübeln zum Anbringen Switch 8 Ports BN 1039/44... -
Seite 4: Zusätzliche Vorrichtungen
DOME für Innenstellen IP 5M AF 2,8 - 12 mm BN 1099/461 VANDAL DOME STARLIGHT P 5M AF 2,8 - 12 mm BN 1099/462 Panik Alarm OP10 Türsensor OP11 (#) Wegen der aktualisierten Liste der erhältlichen Urmet-Kameras wenden Sie sich bitte an den technischen Kundendienstbereich. DS1060-178... -
Seite 5: Anschluss-Blockschemata
4 ANSCHLUSS-BLOCKSCHEMATA 4.1 EINFAMILIENHAUSANLAGE Vohnung 01 Internet OP10 OP10 110-230 V~ 110-230 V~ Licht 01 Licht 02 o rt s 110-230 V~ RE L. D EC SP EC IF IC IA L A SP D EC EC IA FO R PE R C AT C AT... -
Seite 6: Wichtige Hinweise Für Den Installateur
5 WICHTIGE HINWEISE FÜR DEN INSTALLATEUR Von folgenden Anweisungen ist aufmerksam Notiz zu nehmen, da sie wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung der Anlage geben. • Diese Geräte, die Teil des Kits sind, dürfen nur für ihren ausdrücklich vorgegebenen Bestimmungszweck eingesetzt werden. Jedweder anderweitige Gebrauch ist unvorhergesehen und deshalb gefährlich. -
Seite 7: Sprachauswahl
6.3 ZUGANG ZUM KONFIGURATIONSMODUS UND DIE DATUMS- UND UHRZEITEINSTELLUNG Um in den Konfigurationsmodus zu gelangen, muss in der Startansicht die Taste KONFIGURATION betätigt werden: es erscheint eine Ansicht zum Eingeben des Urmet-Passworts “1937”. Abbildung 4: Eingabe des Passworts von Urmet DS1060-178... -
Seite 8: Erstellen Der Konfiguration
Sobald das Passwort eingegeben und die Taste BESTÄTIGE betätigt wurde, gelangt man in den Konfigurationsmodus. Die erste Ansicht dient der Auswahl des aktuellen Datums und der Uhrzeit, ein grundlegender Schritt für die korrekte Systemkonfiguration. Abbildung 5: Einstellung von Datum und Uhrzeit Durch Betätigen der Spalten Jahr, Monat, Tag, Stunde und Minuten und Betätigen der Taste BESTÄTIGE erfasst das System die korrekten Werte für Datum und Uhrzeit. -
Seite 9: Einstellung Der Basisparameter
Die folgende Ansicht wird eingeblendet: Abbildung 8: Erstellen einer neuen Konfiguration 6.4.1 EINSTELLUNG DER BASISPARAMETER In der Ansicht zum Erstellen der Konfiguration muss die Art des Projekts Villa Kit (one-household) ausgewählt und dann ein eindeutiger Name an das Projekt und ein Installateur-Passwort vergeben werden. Abbildung 9: Eingabe der neuen Konfiguration Um spätere Änderungen der erstellten Konfiguration zu gestatten, wird empfohlen, das Installateur-Passwort zu notieren und an einem sicheren Ort aufzubewahren. -
Seite 10: Einstellung Der Videosprechanlage
6.4.2 EINSTELLUNG DER VIDEOSPRECHANLAGE Vergewissern Sie sich, dass im Navigationsmodul die Wohnung ausgewählt wird bzw. die Taste App 01 gedrückt ist wie in der Abbildung: Abbildung 11: Auswahl der Wohnung aus dem Navigationsmodul Um den Videosprechanlage zu der Wohnung hinzuzufügen, muss die Taste Neues Gerät hinzufügen betätigt werden: die folgende Ansicht erscheint: Abbildung 12: Auswahl des in die Wohnung einzufügenden Geräts Wählen Sie dann den Apartmentstationen und drücken Sie dann auf den Punkt Videoanlage 7”... - Seite 11 An das Gerät über das Feld Name einen Namen vergeben, dann die Taste auf der Höhe des Felds MAC-Adresse betätigen: es wird ein neues Fenster eingeblendet, wie in der folgenden Abbildung zu sehen ist: Abbildung 14: Auswahl der MAC-Adresse Durch Betätigen der Taste Dieses Gerät wird automatisch das Feld MAC-Adresse ausgefüllt und die Eingabe des Geräts ist beendet. Abbildung 15: Abschluss der Einstellung des Videosprechanlage Zum Bestätigen der eingegebenen Parameter OK betätigen: das Gerät wird zu der Wohnung hinzugefügt, wie in der nachstehenden Abbildung dargestellt: Abbildung 16: Videosprechanlage zur Wohnung hinzugefügt...
-
Seite 12: Einstellung Der Aussenstelle
6.4.3 EINSTELLUNG DER AUSSENSTELLE Positionieren Sie sich über das Navigationsmodul auf der Etage und betätigen Sie die Taste Etage 01, wie in der Abbildung dargestellt: Abbildung 17: Auswahl der Etage aus dem Navigationsmodul Um die Außenstelle zu der Wohnung hinzuzufügen, muss die Taste Neues Gerät hinzufügen betätigt werden: die folgende Ansicht erscheint: Abbildung 18: Auswahl des auf der Etage einzufügenden Geräts Wählen Sie dann das Stationen anrufen und drücken Sie dann das Türstation 1060/21, um den Einstellungsbildschirm für die Türstation zu öffnen. - Seite 13 Abbildung 20: Auswahl der MAC-Adresse Die Taste Scannen betätigen, um die installierte Außenstelle zu identifizieren: es wird ein neues Fenster mit dem gefundenen Gerät eingeblendet. Abbildung 21: Auswahl der identifizierten Außenstelle Das eingeblendete Element auswählen und die Taste OK betätigen: das Feld MAC-Adresse wird automatisch ausgefüllt. Abbildung 22: Abschluss der Einstellung der Außenstelle 1 Mit der Option “Aktiviert Tür”...
-
Seite 14: Anwendung Der Konfiguration
Im Abschnitt Ruftöne die Taste Bevölkern betätigen, um die automatische Verknüpfung zwischen der Videosprechanlage und der Taste der Außenstelle zu gestatten. Abbildung 23: Abschluss der Einstellung der Außenstelle 2 Zum Bestätigen der eingegebenen Parameter OK betätigen: das Gerät wird auf der Etage hinzugefügt, wie in der nachstehenden Abbildung dargestellt: Abbildung 24: Auf der Etage hinzugefügte Außenstelle 6.5 ANWENDUNG DER KONFIGURATION Mit der Einstellung der Geräte kann die Konfiguration als beendet betrachtet und daher auf das System angewandt werden. - Seite 15 Durch Betätigen der Taste Anwenden wird gefragt, ob die Konfiguration auf das System angewendet werden soll. Abbildung 26: Bestätigung der Anwendung der Konfiguration Sobald der Vorgang durch Betätigen von OK bestätigt wurde, öffnet sich ein Fenster zum Status der Verteilung der Konfiguration auf das gesamte System.
-
Seite 16: Sicherung Des Systems
6.6 SICHERUNG DES SYSTEMS Sobald die Verteilung der Konfiguration abgeschlossen ist, ist es angebracht, das System mit einem Administrator-Passwort zu schützen: unter diesen Bedingungen wird das System als blockiert definiert. Um diesen Vorgang auszuführen, muss nach dem Schließen des zuvor geöffneten Fensters aus dem Menü der Punkt Passwortverwaltung ausgewählt werden, der in der nachstehenden Abbildung zu sehen ist: Abbildung 29: Kennwortverwaltung Wählen Sie in dem sich öffnenden Untermenü... - Seite 17 Um den späteren Zugriff auf die Systemkonfiguration zu gestatten, wird empfohlen, das Administrator-Passwort zu notieren und an einem sicheren Ort aufzubewahren. Sobald der Vorgang durch Betätigen von BESTÄTIGE bestätigt wurde, öffnet sich ein Fenster zum Status der Verteilung des Passworts auf das gesamte System.
-
Seite 18: Abschließende Vorgänge Und Spätere Erweiterungen
6.7 ABSCHLIEßENDE VORGÄNGE UND SPÄTERE ERWEITERUNGEN Nach dem Abschluss der Konfiguration und der Blockierung des Systems muss die Taste HOME in der unteren Leiste betätigt werden. Abbildung 34: Taste HOME Auf diese Weise wird die Videoanlagenansicht eingeblendet, in der einige in der Konfiguration vorgenommene Einstellungen zu sehen sind, wie in der Abbildung dargestellt: Abbildung 35: Videoanlage In der Kameraliste ist die zuvor eingegebene Außenstelle zu sehen. -
Seite 19: Einstellung Der Rufumleitung Auf Smartphone/Tablet
6.8 EINSTELLUNG DER RUFUMLEITUNG AUF SMARTPHONE/TABLET Die Rufumleitung gestattet die Umleitung eines Audio-Video- oder eines reinen Audioanrufs an ein Smartphone mit Betriebssystem Android bzw. iOS. ACHTUNG! Das verwendete Smartphone/Tablet muss mit Google Service ausgestattet sein, um die App Urmet CallMe herunterladen und verwenden zu können. - Seite 20 Durch Drücken der Schaltfläche Registrieren wird ein neuer Bildschirm geöffnet, in dem Sie die Daten zum Erstellen des neuen Urmet Cloud-Kontos eingeben können. Abbildung 39: Erstellung eines Urmet Cloud-Kontos Den gewünschten Benutzernamen (z.B. Schwarz), und das Passwort eingeben, das Passwort zur Bestätigung wiederholen und eine gültige E-Mail-Adresse angeben.
- Seite 21 Zu diesem Zweck muss die Ansicht der Videoanlageneinstellungen geöffnet und der Punkt Geräte-Modus-Einstellungen gewählt werden, wie in der nachstehenden Abbildung dargestellt: Abbildung 41: Videoanlageneinstellungen Drücken Sie dann auf das Element Rufweiterleitungseinstellungen, um die Leistung zu konfigurieren. Abbildung 42: Geräte-Modus-Einstellungen Der folgende Bildschirm mit den Funktionseinstellungen wird nun geöffnet Abbildung 43: Anrufweiterleitungseinstellungen DS1060-178...
- Seite 22 Drücken Sie auf den Punkt „Anrufweiterleitungsdienst aktivieren/überprüfen” Abbildung 44: CallMe-Dienstaktivierung Drücken Sie auf dem Smartphone, in dem die CallMe App vorhanden ist, die Schaltfläche: „Einstellungen“ → „Service-Management“ → „Meine Geräte“ → „Hinzufügen“. Die QR-Code-Reader-Anwendung auf Ihrem Smartphone wird gestartet. Scannen Sie den auf dem Display des Videohaustelefons angezeigten QR-Code mit dem Smartphone.
- Seite 23 Sobald die Einstellung abgeschlossen ist und man sich wieder in der Hauptansicht der Videoanlage befindet, die Taste des Status der Videoanlage unten rechts betätigen wie in der Abbildung angegeben. Abbildung 45: Taste des Status der Videoanlage In der erscheinenden Leiste die Option FERN auswählen, um die Rufumleitung zu aktivieren. Ab diesem Moment wird jeder auf dem Videosprechanlage von der Außenstelle eingehende Anruf auch an Smartphone/Tablet weitergeleitet: auf dem allgemeinen standortfernen Gerät wird in diesem Fall eine Ansicht dieser Art eingeblendet.
-
Seite 24: Installation Des Switch Poe
GEFAHR - Vorliegen von für die Sicherheit kritischen Bauteilen 9 VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt URMET S.p.A., dass der Funkanlagentyp KIT VILLA IP MIKRA - VOG BN 1060/633 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.urmet.com DS1060-178... -
Seite 25: Anschlussplan
10 ANSCHLUSSPLAN ANSCHLUSS DER ANLAGE AN EINEN ZUSÄTZLICHEN ROUTER SV124-1333B BN 1761/31 PANIC S- + - CAT5 OP10 LEITUNG~ NETZTEIL PORT5 PORT6 PORT7 PORT8 PORTS 51Vdc 1039/44 BN 1761/31 POE PORTS ADAPTER PORT1 PORT2 PORT3 PORT4 (VX.008) LEITUNG~ PANIC S- + - CAT5 OP10 CAT5... -
Seite 26: Nederlands
NEDERLANDS INHOUDSOPGAVE ALGEMENE BESCHRIJVING ......................................26 SAMENSTELLING VAN DE KIT ......................................27 HULPAPPARATUUR ...........................................28 BLOKKENBEDRADINGSSCHEMA’S ....................................29 SYSTEEM VOOR EEN WONING ....................................29 GEMAAKT OP MIKRA2-MECHANICA ..................................29 AANWIJZINGEN VOOR DE INSTALLATEUR ..................................30 CONFIGURATIE BIJ HET OPSTARTEN VAN HET SYSTEEM ............................30 VOORBEREIDINGEN ........................................30 DE TAAL KIEZEN ........................................31 DE CONFIGURATIEMODUS OPENEN EN DATUM EN UUR INSTELLEN .......................31 CONFIGUREREN ........................................32 6.4.1... -
Seite 27: Samenstelling Van De Kit
2 SAMENSTELLING VAN DE KIT BESCHRIJVING N° Buitenpost Mikra IP Schroeven voor wandbevestiging Pluggen voor wandbevestiging Ø 5mm Oproeppost Sch.1060/21 Bit voor schroevendraaier Naamplaatje Reserve-inbusschroef om de oproeppost te sluiten Binnenpost beeldintercom met montagebeugel IP Videointercom 7” VOG7 Sch. 1761/31 6 schroeven en 4 pluggen voor bevestiging van de beugel Switch 8 poorten Sch. -
Seite 28: Hulpapparatuur
VANDAL DOME STARLIGHT P 5M AF 2,8 - 12 mm Sch. 1099/462 Paniek alarm OP10 Deursensor OP11 (#) Voor een bijgewerkte lijst van de beschikbare camera’s van Urmet neemt u contact op met de Klantenservice van de Technische Afdeling. DS1060-178... -
Seite 29: Blokkenbedradingsschema's
4 BLOKKENBEDRADINGSSCHEMA’S 4.1 SYSTEEM VOOR EEN WONING Appartement 01 Internet OP10 OP10 110-230 V~ 110-230 V~ Licht 01 Licht 02 o rt s 110-230 V~ RE L. D EC SP EC IF IC A SP IA L D EC EC IA P ER FO R C AT... -
Seite 30: Aanwijzingen Voor De Installateur
5 AANWIJZINGEN VOOR DE INSTALLATEUR Lees de in deze handleiding beschreven aanwijzingen aandachtig, want ze verstrekken belangrijke info omtrent de veiligheid tijdens installatie, gebruik en onderhoud. • De apparaten waaruit de kit is samengesteld mogen uitsluitend worden gebruikt voor het doel waarvoor ze uitdrukkelijk ontworpen zijn. Elk ander gebruik wordt als oneigenlijk beschouwd. -
Seite 31: De Taal Kiezen
Afbeelding 3: Startpagina vertaald in het Italiaans 6.3 DE CONFIGURATIEMODUS OPENEN EN DATUM EN UUR INSTELLEN De configuratiemodus wordt geopend op de startpagina met de toets CONFIGURATIE: er verschijnt een venster om het Urmet-wachtwoord in te voeren “1937”. Afbeelding 4: Het Urmet-wachtwoord invoeren... -
Seite 32: Configureren
Als het wachtwoord is ingevoerd en de toets BEVESTIGEN is ingedrukt, is de configuratiemodus ingeschakeld. Op de eerste pagina moet u de huidige datum en het huidige uur selecteren. Dit is fundamenteel om het systeem naar behoren te laten werken. Afbeelding 5: Datum en uur instellen Vul de kolommen jaar, maand, dag, uur en minuut in en druk op de toets BEVESTIGEN om de juiste datum en het juiste uur door het systeem te laten verwerven. -
Seite 33: Basisparameters Instellen
De volgende pagina verschijnt: Afbeelding 8: Een nieuwe configuratie creëren 6.4.1 BASISPARAMETERS INSTELLEN Op de pagina om een configuratie te creëren, moet u het projecttype selecteren Kit Villa (one-household) en dan een betekenisvolle naam geven aan het project en een wachtwoord voor de installateur invoeren. Afbeelding 9: De nieuwe configuratie instellen Om toekomstige wijzigingen aan de gecreëerde configuratie mogelijk te maken, raden wij aan om het wachtwoord van de installateur te noteren en op een veilige plaats te bewaren. -
Seite 34: De Videointercom Instellen
6.4.2 DE VIDEOINTERCOM INSTELLEN In de navigatiemodule moet de woning geselecteerd zijn, dat wil zeggen dat de toets App 01 ingedrukt moet zijn zoals op de afbeelding: Afbeelding 11: De woning in de navigatiemodule selecteren Om de videointercom aan de woning toe te voegen, moet u op de toets Nieuw apparaat toevoegen drukken: de volgende pagina verschijnt: Afbeelding 12: Het apparaat voor de woning selecteren Selecteer vervolgens het item Appartement stations en druk vervolgens op het item Video deurtelefon 7”... - Seite 35 Wijs een naam aan het apparaat toe in het veld Naam en druk op de toets naast het veld MAC-adres: er verschijnt een nieuw venster zoals u ziet op de volgende afbeelding: Afbeelding 14: Het MAC-adres selecteren Als u op de toets Dit apparaat drukt, wordt automatisch het veld MAC-adres ingevuld en is het apparaat ingesteld. Afbeelding 15: De instelling van de videointercom afronden Druk op OK om de ingevoerde parameters te bevestigen: het apparaat wordt toegevoegd aan de woning zoals u ziet op de volgende afbeelding: Afbeelding 16: Videointercom toegevoegd aan de woning...
-
Seite 36: De Buitenpost Instellen
6.4.3 DE BUITENPOST INSTELLEN Met de navigatiemodule gaat u naar de verdieping met de toets Verdieping 01 zoals u op de afbeelding ziet: Afbeelding 17: De verdieping in de navigatiemodule selecteren Om een Buitenpost toe te voegen, drukt u op de toets Nieuw apparaat toevoegen: de volgende pagina verschijnt: Afbeelding 18: Het apparaat voor de verdieping selecteren Selecteer vervolgens het item Stations bellen en druk vervolgens op het item Buitenpost 1060/21 om het instellingenscherm van het buitenpostpaneel te openen. - Seite 37 Wijs een naam aan het apparaat toe in het veld Naam en druk op de toets naast het veld MAC-adres: er verschijnt een nieuw venster zoals u ziet op de volgende afbeelding: Afbeelding 20: Het MAC-adres selecteren Druk op de toets Scannen om de geïnstalleerde Buitenpost te identificeren: er verschijnt een nieuw venster met het gevonden apparaat. Afbeelding 21: De geïdentificeerde buitenpost selecteren Selecteer het element dat op het scherm is verschenen en druk op de toets OK: het veld MAC-adres wordt automatisch ingevuld.
-
Seite 38: De Configuratie Toepassen
In het gedeelte Oproepknoppen drukt u op de toets Bevolken om de videointercom te automatisch te verbinden met de toets op de buitenpost. Afbeelding 23: De instelling van de Buitenpost afronden 2 PDruk op OK om de ingevoerde parameters te bevestigen: het apparaat wordt toegevoegd aan de verdieping zoals u ziet op de volgende afbeelding: Afbeelding 24: Buitenpost toegevoegd aan verdieping 6.5 DE CONFIGURATIE TOEPASSEN Als de apparaten zijn toegevoegd, is de configuratie gedaan en kan deze op het systeem worden toegepast. - Seite 39 Als u op de toets Toepassen drukt, wordt u gevraagd of u de configuratie op het systeem wenst toe te passen. Afbeelding 26: Configuratie toepassen op het systeem Zodra u dit bevestigt met de toets OK, opent er zich een venster met de distributiestatus van de configuratie in het volledige systeem. Afbeelding 27: Distributie van de configuratie in het systeem Zodra dit gedaan is, verschijnt de melding Distributie voltooid in de titel van het open venster.
-
Seite 40: Het Systeem Beveiligen
6.6 HET SYSTEEM BEVEILIGEN Als de distributie van de configuratie in het systeem voltooid is, moet u het systeem beveiligen met een beheerderswachtwoord: in deze omstandigheden is het systeem vergrendeld. Om dit te doen, moet u nadat het statusvenster gesloten is, in het menu het element Wachtwoordbeheer selecteren dat u op de volgende afbeelding ziet: Afbeelding 29: Wachtwoord In het submenu dat verschijnt, selecteert u het element Systeem vergrendelen zoals u op de afbeelding ziet: Afbeelding 30: Systeem vergrendelen... - Seite 41 Zodra u het wachtwoord bevestigt met de toets OK, opent er zich een venster met de distributiestatus van de configuratie in het volledige systeem. Afbeelding 32: Distributie van het wachtwoord in het systeem Zodra dit gedaan is, verschijnt de melding Distributie voltooid in de titel van het open venster. Afbeelding 33: Voltooide distributie van het wachtwoord DS1060-178...
-
Seite 42: Laatste Handelingen En Toekomstige Uitbreidingen
6.7 LAATSTE HANDELINGEN EN TOEKOMSTIGE UITBREIDINGEN Als de configuratie gedaan en het systeem geblokkeerd is, drukt u op de toets HOME op de balk onderaan. Afbeelding 34: Toets HOME Op het scherm verschijnt nu de pagina van de beeldintercom waar u enkele van de instellingen ziet die zijn uitgevoerd tijdens de configuratie, zoals u op de afbeelding ziet: Afbeelding 35: Beeldintercom In de lijst van de kamers kunt u de ingestelde Buitenpost zien. -
Seite 43: Bel Doorspoeling Op Smartphone / Tablet
Met de doorverbindingsfunctie kan een audio-video- of audio-oproep worden doorverbonden naar een smartphone met besturingssysteem Android of iOS. OPGELET! De smartphone of het tablet die hiervoor worden gebruikt, moet Google Service hebben om de App Urmet CallMe te kunnen downloaden en gebruiken. - Seite 44 Als u op de knop Registreren drukt, wordt een nieuw scherm geopend waarin u de gegevens kunt invoeren voor het aanmaken van het nieuwe Urmet Cloud-account. Afbeelding 39: Een Cloud Urmet-account aanmaken Voer de gewenste gebruikersnaam in (bijv. Schwarz) en het wachtwoord, herhaal het wachtwoord ter bevestiging en geef een geldig e-mailadres op.
- Seite 45 Open hiervoor de pagina met de instellingen van de beeldintercom en selecteer het element Instellingen apparaatmodus zoals u op de volgende afbeelding ziet: Afbeelding 41: Instellingen van de beeldintercom Druk vervolgens op het item Oproepomleidingsinstellingen om de prestaties te configureren. Afbeelding 42: Instellingen apparaatmodus Het volgende scherm met functie-instellingen wordt nu geopend: Afbeelding 43: Instellingen voor doorschakelen...
- Seite 46 Druk op de toets “Doorschakelservice activeren/verifieren”. Afbeelding 44: Activering van CallMe-service Op de smartphone waarop de CallMe App aanwezig is druk op de toets: “Instellingen” → “Beheer functie” → “Mijn apparaten” → “Toevoegen”. De QR Code reader applicatie op de smartphone wordt gestart. Scan de QR-code die wordt weergegeven op het display van de beeldintercom met de smartphone.
- Seite 47 Na het instellen en als u teruggekeerd bent naar de hoofdpagina van de beeldintercom, drukt u op de toets voor status van de beeldintercom rechtsonder zoals u op de afbeelding ziet. Afbeelding 47: Toets voor de status van de beeldintercom In de balk die verschijnt, selecteert u de optie DOORSCHAKELEN om de oproep doorsturen in te schakelen.
-
Seite 48: Installatie Van De Switch Poe
9 VEREENVOUDIGDE EU-CONFORMITEITSVERKLARING Hierbij verklaar ik, URMET S.p.A., dat het type radioapparatuur: KIT VILLA IP MIKRA - VOG Sch. 1060/633 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.urmet.com DS1060-178... -
Seite 49: Aansluitschema
10 AANSLUITSCHEMA HET SYSTEEM VERBINDEN MET EEN EXTRA ROUTER SV124-1333B Sch.1761/31 PANIC S- + - CAT5 OP10 LIJN~ ELEKTRISCHE VOEDING PORT5 PORT6 PORT7 PORT8 PORTS Sch. 51Vdc 1039/44 Sch.1761/31 POE PORTS ADAPTER PORT1 PORT2 PORT3 PORT4 (VX.008) LIJN~ PANIC S- + - CAT5 OP10 CAT5... - Seite 50 DEUTSCH RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Hausmüll entsorgt werden darf. Es liegt daher in Ihrer Verantwortung, Ihre Altgeräte zu entsorgen, indem Sie diese bei einer geeigneten Sammelstelle für das Recycling für Elektro- und Elektronik-Altgeräte abgeben.
- Seite 51 DS1060-178...
