3. ISTRUZIONI DI CABLAGGIO
Cavo Ethernet RJ45
Il sistema IperCom è sviluppato per il funzionamento con lo standard EIA/TIA 568B.
• Inserire il cavo su uno dei connettori RJ45 con logo Urmet.

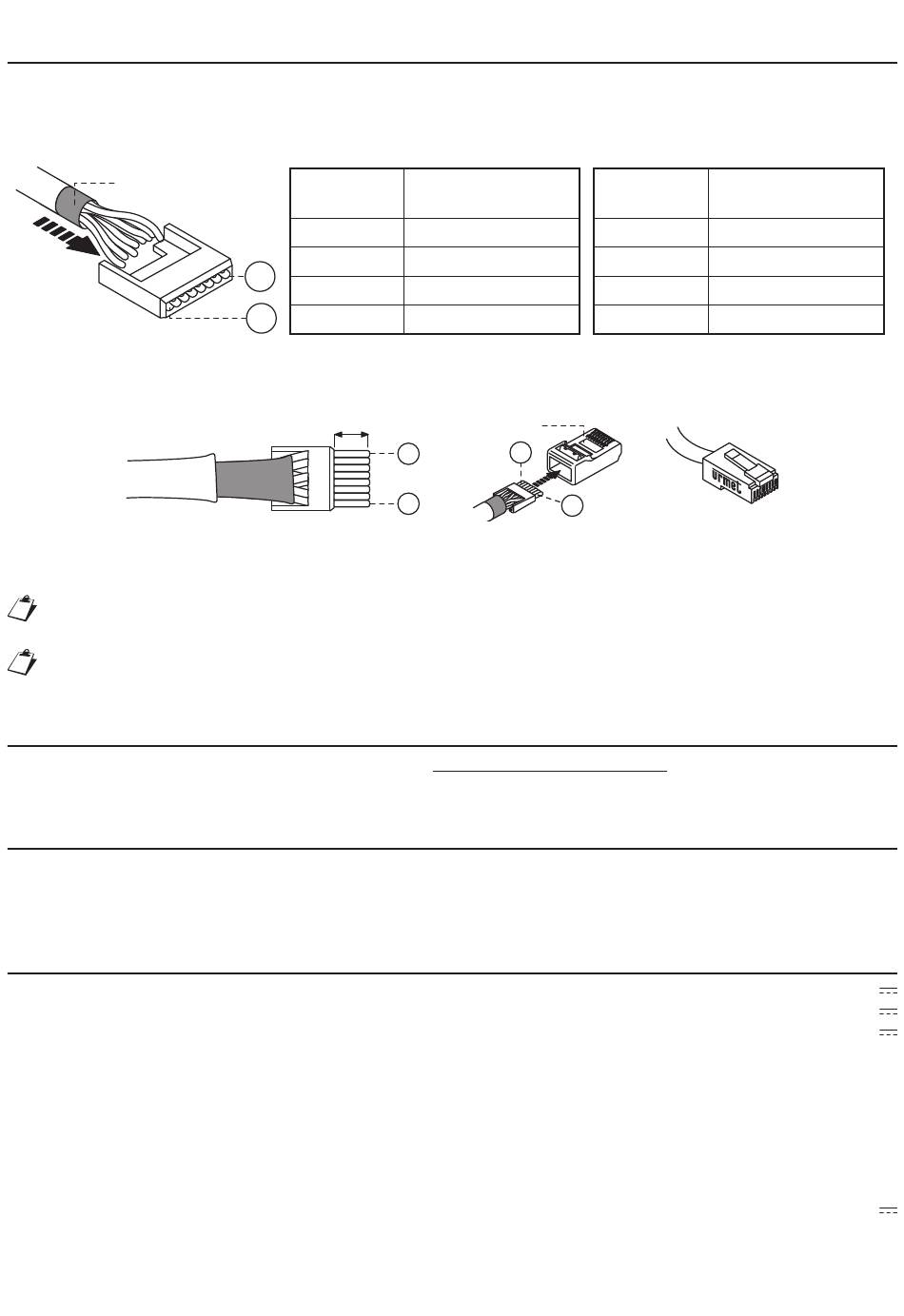

• Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B).
Guaina grigia
• Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare
con l'apposito attrezzo.
• Accertarsi che la guaina grigia rimanga all'interno del plug. Questo tipo di collegamento NON garantisce
il doppio isolamento.
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,
oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².
Per le massime distanze e per le operazioni di configurazione si raccomanda di seguire le regole
prescritte nel manuale tecnico di sistema.
4. CONFIGURAZIONE DISPOSITIVO
Per la configurazione del dispositivo consultare il manuale tecnico di sistema presente nell'area Manuali
Tecnici / Comunicazione / Sistema Ipercom sul sito www.urmet.com.
5. APERTURA DELLA PORTA TRAMITE CHIAVE DI PROSSIMITÀ
Per aprire la porta avvicinare la chiave di prossimità alla parte frontale del dispositivo.
Se la chiave è valida il led cambia colore, da rosso a verde e il dispositivo emette 1 beep lungo.
Se la chiave non è valida il led si spegne e il dispositivo emette 3 beep brevi.
6. CARATTERISTICHE TECNICHE
Tensione di alimentazione POE: ......................................................................................................37÷57 V
Assorbimento ................................................................................................................50 mA max @ 48 V
Riposo: ............................................................................................................................ < 35 mA @48 V
Corrente di mantenimento morsetti SE+, SE-: .......................................................................................25 mA
Temperatura di funzionamento: ............................................................................................. -20 °C ÷ +70 °C
Tipo di chiavi utente supportate: ........... Chiave bitecnologia (Sch. 1125/52) o Mifare Plus (Sch. 1125/53)
Banda di frequenza: ........................................................................................................................13,56 MHz
Potenza di uscita (Max): ....................................................................................................-8,7 dBμA/m @ 3m
Portata contatto relè ausiliario
Tensione massima commutabile: ..........................................................................................................30 V
Corrente massima commutabile: ................................................................................................................1 A
Distanza massima pulsante androne (PA) ................................................. 25 m con cavo sez. 0,25 - 1 mm
Distanza massima sensore porta aperta (SP) ........................................... 25 m con cavo sez. 0,25 - 1 mm
DS1060-149A
Conduttore
n°
1 Bianco-Arancione
2 Arancione
1
3 Bianco-Verde
8
4 Blu
~ 5 mm
1
8
Colore cavo Conduttore
Plug
1
8
Colore cavo
n°
5 Bianco-Blu
6 Verde
7 Bianco-Marrone
8 Marrone
o Mifare (Sch. 1125/54)
2
2
3
