FRANÇAIS
ATTENTION! Pour que l'appareil fonctionne, il est strictement nécessaire que la version du firmware du
système Ipercom soit 2.0.0 ou supérieure. La mise à jour de la version du firmware du système Ipercom
est disponible sur le site Internet d'Urmet dans la section Download/Software.
1. CARACTERISTIQUES
Le dispositif Réf. 1060/86 est un lecteur de clés de proximité de technologie Mifare Plus, pour le système
Ipercom.
La tête de lecture permet l'activation d'une serrure électrique dans les conditions suivantes:
• En rapprochant de la façade une clé de proximité utilisateur Urmet 1125/54 ou /53 ou /52.
• En appuyant sur le bouton d'ouverture de porte du hall d'entrée (PA).
Le dispositif peut être alimentés par les contacteurs POE 1039/44.
2. INSTALLATION
Pour l'installation du dispositif, il faut :
• Brancher le port Ethernet POE RJ45 au commutateur POE (Réf. 1039/44).
• Raccorder les bornes SE + et SE- à une serrure électrique.
• Raccorder les bornes PA au bouton hall d'entrée pour l'activation de la serrure électrique.
• Raccorder les bornes SP au capteur de porte ouverte (en option).

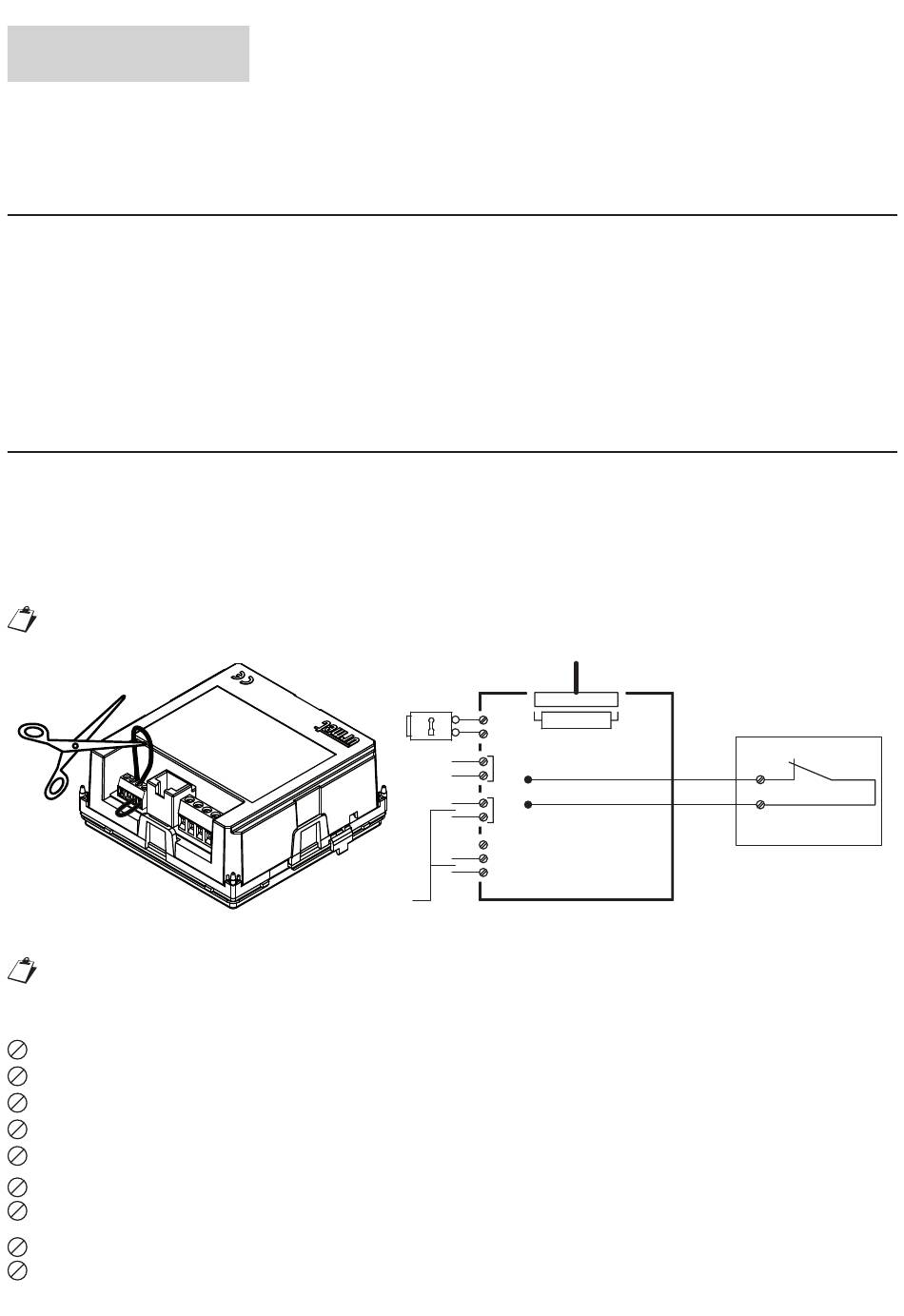

Pour installer un interrupteur anti-sabotage (normalement fermé), couper le fil et effectuer le
raccordement comme indiqué ci-dessous.
Si des bornes SP sont utilisées, retirer d'abord le cavalier.
DESCRIPTION DES BORNES
}
SE+
Bornes pour l'activation de la serrure électrique à décharge capacitive avec courant de
maintien
SE-
C Contact commun du relais de serrure
NO Contact normalement ouvert du relais auxiliaire
NC Contact normalement fermé du relais auxiliaire
]
PA Bornes du bouton hall d'entrée pour le pilotage de la serrure électrique et relais auxiliaire
]
SP Bornes du capteur de porte
8
SE+
SE-
NC
C
NO
En option
LAN
PA
SP
TAMPER
DS1060-149A
