3. INSTRUCCIONES DE CABLEADO

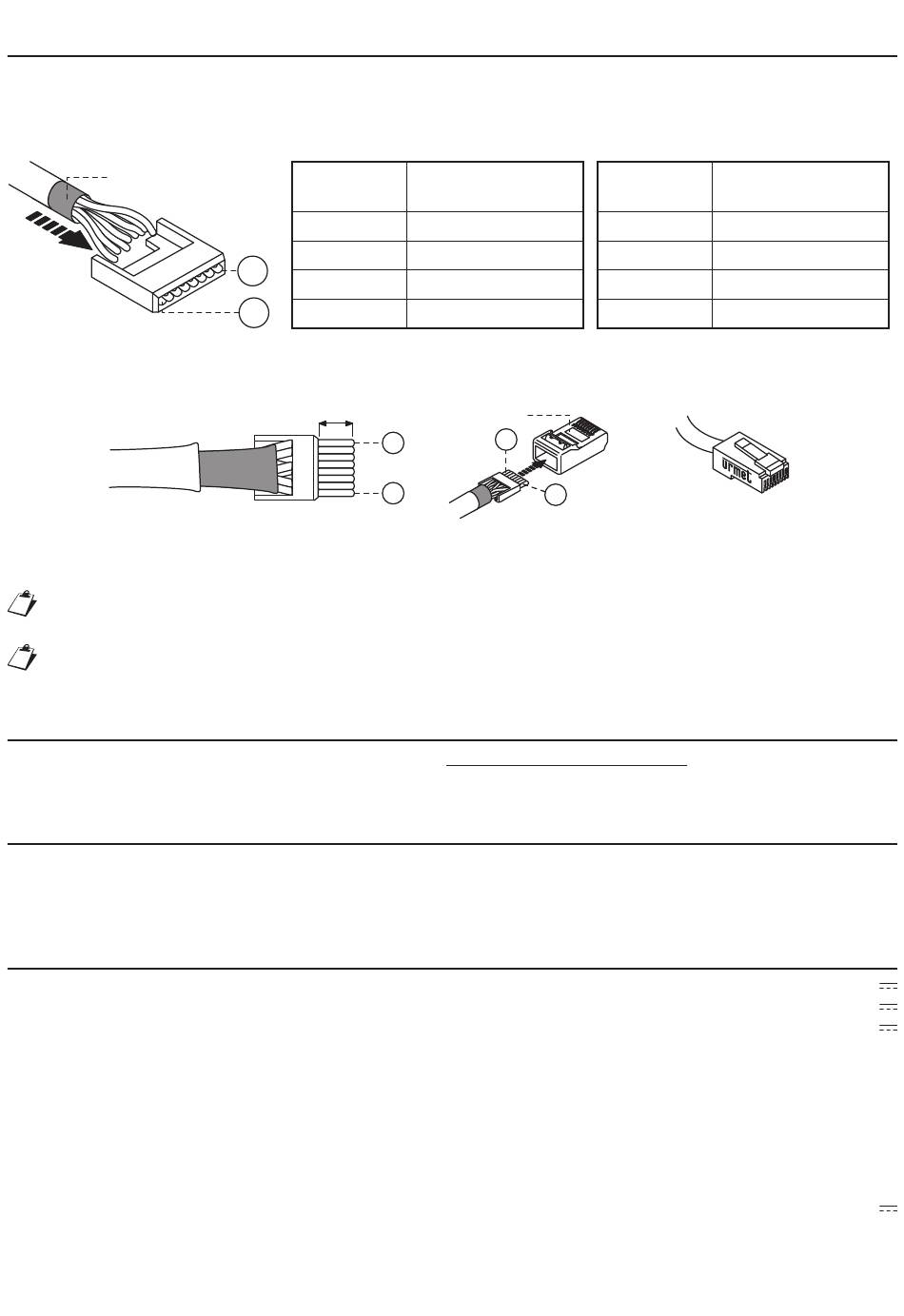

Cable Ethernet RJ45
El sistema IperCom está desarrollado para el funcionamiento con la norma EIA/TIA 568B.
• Introducir el cable en uno de los conectores RJ45 con el logotipo Urmet.
• Introducir el conductor en la guía, respetando los colores indicados (Norma T568B).
Vaina grisa
• Corte los cables para que sobresalgan de la guía aproximadamente 5 mm, inserte la guía en el enchufe
y prense con la herramienta especial.
• Asegúrese de que la vaina gris permanezca dentro del enchufe. Este tipo de conexión NO garantiza el
doble aislamiento.
Los cables utilizados deben responder a la norma IEC 60332-1-2 si tienen una sección de 0,5
mm o superior, o a la norma IEC 60332-2-2 si la sección es inferior a 0,5 mm
2
Para las distancias máximas y para las operaciones de configuración se recomienda seguir las
reglas indicadas en el manual de sistema.
4. CONFIGURACIÓN DEL DISPOSITIVO
Para la configuración del dispositivo consultar el manual técnico del sistema presente en la sección
Manuales Técnicos / Comunicación / Sistema Ipercom del sitio www.urmet.com.
5. APERTURA DE LA PUERTA MEDIANTE LLAVE DE PROXIMIDAD
Para abrir la puerta, acercar la llave de proximidad a la parte frontal del dispositivo.
Si la llave es válida, el led cambia de color pasando de rojo a verde, y el dispositivo genera 1 pitido largo.
Si la llave no es válida, el led se apaga y el dispositivo genera 3 pitidos breves.
6. CARACTERÍSTICAS TÉCNICAS
Tensión de alimentación POE: ........................................................................................................37÷57 V
Absorción ......................................................................................................................50 mA max @ 48 V
En reposo: ....................................................................................................................... < 35 mA @48 V
Corriente de mantenimiento bornes SE+, SE-: ......................................................................................25 mA
Temperatura de funcionamiento: ........................................................................................... -20 °C ÷ +70 °C
Tipo de llaves de usuario compatibles: ... Llave bi-tecnología (Ref. 1125/52) o Mifare Plus (Ref. 1125/53)
Banda de frecuencia: ......................................................................................................................13,56 MHz
Potencia de salida (máx.): .................................................................................................-8,7 dBμA/m @ 3m
Capacidad contacto relé auxiliar
Máxima tensión conmutable: ................................................................................................................30 V
Máxima corriente conmutable: ....................................................................................................................1 A
Distancia máxima pulsador vestíbulo (PA) ............................................. 25 m con cable secc. 0,25 - 1 mm
Distancia máxima sensor de puerta abierta (SP) ................................... 25 m con cable secc. 0,25 - 1 mm
12
Conductor
n.
1 Blanco-Naranja
2 Naranja
1
3 Blanco-Verde
8
4 Azul
~ 5 mm
1
8
Color cable Conductor
Enchufe
1
8
Color cable
n.
5 Blanco-Azul
6 Verde
7 Blanco-Marrón
8 Marrón
.
2
o Mifare (Ref. 1125/54)
DS1060-149A
2
