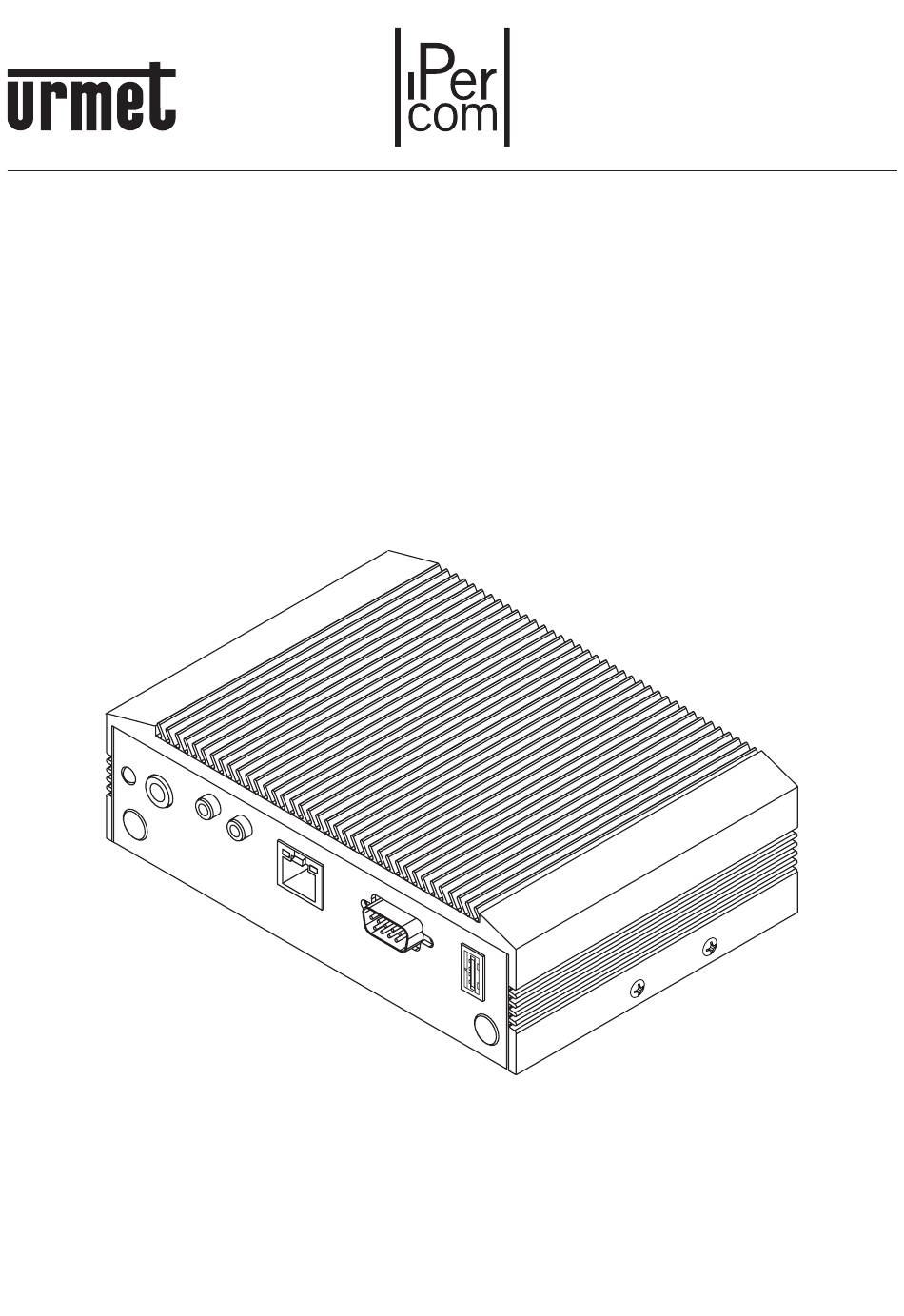

- Seite 1 Mod. 1060 DS1060-150 LBT20770 SERVER DI SISTEMA IP ARK-1123 (HW-D) SYSTEM IP SERVER ARK-1123 (HW-D) SERVEUR DE SYSTEME IP ARK-1123 (HW-D) SERVIDOR DE SISTEMA IP ARK-1123 (HW-D) IP-SYSTEM-SERVER ARK-1123 (HW-D) SYSTEEM-SERVER IP ARK-1123 (HW-D) Sch./Ref.1060/1...
-

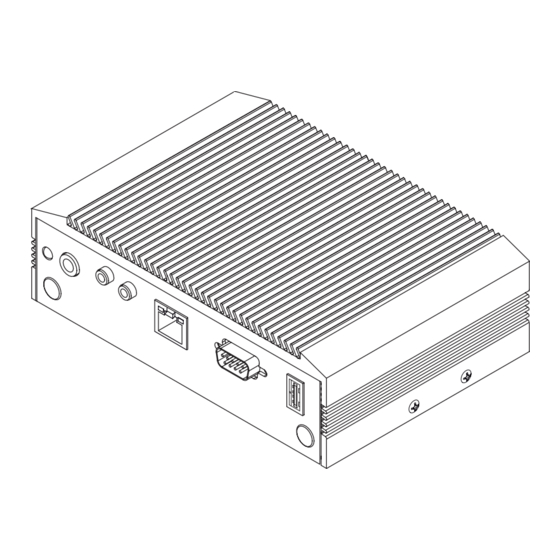

Seite 2: Vista Frontale
Ipercom sia la 2.0.0 o superiore. L’aggiornamento della versione del fi rmware del sistema Ipercom è disponibile sul sito Urmet alla sezione Download/Software. Il server Sch.1060/1 permette la gestione di impianti Ipercom fi no ad un massimo di 4000 dispositivi IP. Inoltre il server permette di visualizzare tramite l’applicativo Ipercom Installer Tools lo storico degli eventi di sistema,... - Seite 3 INSTALLAZIONE Il Server Ipercom Sch. 1060/1 può essere installato a tavolo oppure, tramite viti e tasselli forniti a corredo, a parete. FUNZIONAMENTO STATO DEI LED LED ALIMENTAZIONE (SU PULSANTE ON-OFF) Acceso Verde Server alimentato e acceso Acceso Arancione Server alimentato ma spento Spento Server non alimentato INDICAZIONE DEI LED PORTA LAN...
-
Seite 4: Front View
2.0.0 or higher. The fi rmware version update of the Ipercom system is available on the Urmet website in the Download/Software section. The Server Ref.1060/1 can be used to manage Ipercom systems with up to a maximum of 4000 IP devices. - Seite 5 INSTALLATION The Ipercom server 1060/1 can be installed on a table top or wall-mounted using the included screws and anchor bolts. LED OPERATING STATE POWER LED (ON-OFF BUTTON) On Green Server powered and running On Orange Server powered but not running Server not powered LAN PORT LED INDICATIONS Green blinking...
-
Seite 6: Vue Avant
ATTENTION! Pour que l’appareil fonctionne, il est strictement nécessaire que la version du fi rmware du système Ipercom soit 2.0.0 ou supérieure. La mise à jour de la version du fi rmware du système Ipercom est disponible sur le site Internet d’Urmet dans la section Download/Software. - Seite 7 INSTALLATION Le Serveur Ipercom réf. 1060/1 peut être installé sur un plan d’appui ou en apparent, à l’aide des vis et des chevilles livrées de série. FONCTIONNEMENT ET ETAT DES DIODES LED D’ALIMENTATION (BOUTON ON-OFF) Allumée, Verte Serveur alimenté et sous tension Allumée, Orange Serveur alimenté, mais hors tension Eteinte...
-
Seite 8: Vista Frontal
¡ADVERTENCIA! Para que el dispositivo funcione, es estrictamente necesario que la versión de fi rmware del sistema Ipercom sea 2.0.0 o superior. La actualización de la versión de fi rmware del sistema Ipercom está disponible en el sitio web de Urmet en la sección Download/ Software. -
Seite 9: Características
INSTALACIÓN El servidor Ipercom ref. 1060/1 se puede instalar sobre la mesa o en la pared, mediante los tornillos y los tacos entregados con el equipo. FUNCIONAMIENTO ESTADO DE LOS LEDS LED DE ENCENDIDO (BOTÓN ON-OFF) Encendido Verde Servidor alimentado y encendido Encendido Naranja Servidor alimentado pero apagado Apagado... -
Seite 10: Verpackung
Für die korrekte Funktionsweise des Geräts ist es unbedingt erforderlich, dass die Firmware-Version des Ipercom-Systems 2.0.0 oder höher vorliegt. Die Aktualisierung der Firmware-Version des Ipercom-Systems steht auf der Website von Urmet im Bereich Download/Software zur Verfügung. Der Server BN 1060/1 gestattet die Steuerung von Ipercom-Anlagen mit bis zu maximal 4000 IP-Geräten. -
Seite 11: Funktion Led-Status
INSTALLATION Der Ipercom-Server BN 1060/1 kann am Tisch oder mittels im Lieferumfang enthaltenen Schrauben und Dübeln an der Wand installiert werden. FUNKTION LED-STATUS VERSORGUNGS-LED (AUF ON-OFF-TASTE) Grün eingeschaltet Server eingeschaltet Orange eingeschaltet Server mit Strom versorgt, aber ausgeschaltet Ausgeschaltet Server nicht mit Strom versorgt ANZEIGE DER LEDS DES LAN-PORTS Grün blinkend Datenverkehr... -
Seite 12: Vooraanzicht
Het toestel kan alleen werken als de fi rmwareversie van het Ipervoice-systeem 2.0.0 of hoger is. U kunt de fi rmware-versie van het Ipervoice-systeem bijwerken op de site van Urmet in het gedeelte Download/Software. Met de server Sch.1060/1 kunt u tot een maximum van 4000 IP-apparaten in Ipercom-systemen beheren. - Seite 13 INSTALLATIE De Server Ipercom Sch. 1060/1 kan op een tafel staan of met de meegeleverde schroeven en pluggen aan de wand worden bevestigd. WERKING STATUS VAN DE LEDS LED AANSLUITSTROOM (OP ON-OFF-KNOP) Aan, groen Server krijgt stroom en is ingeschakeld Aan, oranje Server krijgt stroom maar is uitgeschakeld Server krijgt geen stroom...
-
Seite 14: Schema Di Collegamento
SCHEMA DI COLLEGAMENTO WIRING DIAGRAM SCHEMA DE BRANCHEMENT ESQUEMA DE CONEXIÓN ANSCHLUSSPLAN AANSLUITSCHEMA Sch./Ref.1060/1 DC-IN LAN1 (VX.008) CAT5 CAT5 CAT5 CAT5 PORT5 PORT6 PORT7 PORT8 PORTS Sch./Ref. 48Vdc 1039/44 POE PORTS PORT1 PORT2 PORT3 PORT4 CAT5 CAT5 CAT5 CAT5 (VX.008) A - Alimentatore C - Ad altri dispositivi IP Adapter... -
Seite 15: Remarques Concernant Les Schémas
NOTE LEGATE AGLI SCHEMI NOTES ON DIAGRAMS REMARQUES CONCERNANT LES SCHÉMAS NOTAS REFERIDAS A LOS ESQUEMAS HINWEISE ZU DEN PLÄNEN OPMERKINGEN BIJ DE SCHEMA’S VX.008 (rev.A) - Connettere le VX.008 (rev.A) - Connect the devices apparecchiature ad un filtro e a un to a filter and power line dispositivo di protezione per la protection device. - Seite 16 Voor meer informatie over waar u het afval van dit materiaal kunt overhandigen voor recycling neemt u contact op met het stadsbestuur, de plaatselijke afvaldienst of de winkel waar u het product heeft gekocht. DS1060-150 LBT20770 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com...
