3. ANWEISUNGEN ZUR VERKABELUNG

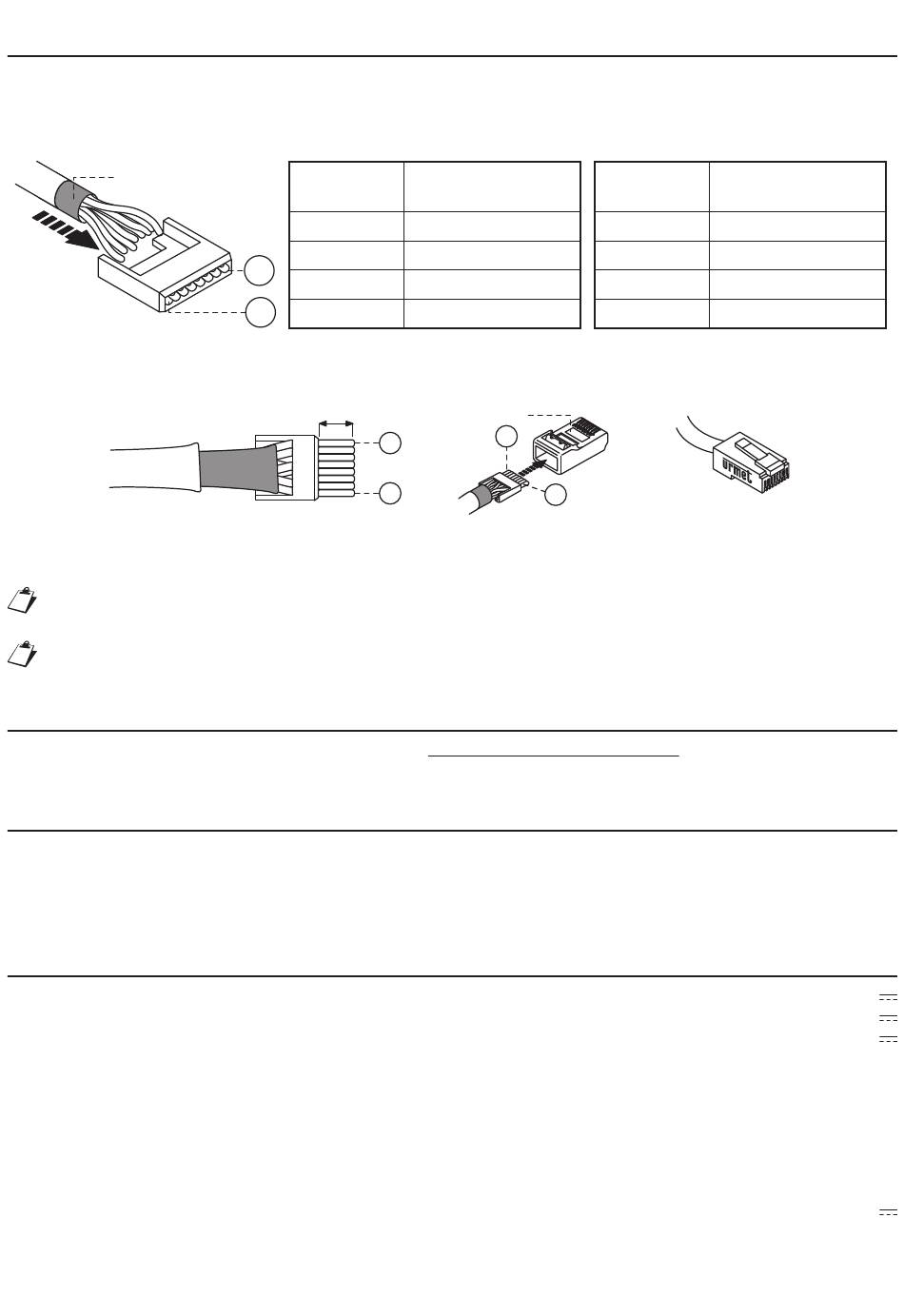

Ethernet-Kabel RJ45
Das IperCom-System wurde für den Betrieb mit dem Standard EIA/TIA 568B entwickelt.
• Das Kabel auf einem der RJ45-Kabelstecker mit dem Urmet-Logo einstecken.
• Den Leiter in die Führung einsetzen und dabei die angegebenen Farben beachten (Standard T568B).
Grauer Mantel
• Die Kabel so abschneiden, dass sie ca. 5 mm aus der Führung herausragen, die Führung in den Stecker
einführen und mit dem dafür vorgesehenen Werkzeug crimpen.
• Sicherstellen, dass der graue Mantel innerhalb des Steckers bleibt. Dieser Anschlusstyp garantiert
KEINE Doppelisolierung.
Die verwendeten Kabel müssen bei einem Querschnitt von 0,5 mm
entsprechen bzw. der Norm IEC 60332-2-2 bei einem Querschnitt von unter 0,5 mm
Für d ie m aximalen A bstände u nd d ie K onfigurationsvorgänge e mpfohlen, d ie v om S ystemhandbuch
vorgeschriebenen Regeln zu befolgen.
4. GERÄTEKONFIGURATION
Wegen der Gerätekonfiguration wird auf das technische Systemhandbuch im Bereich Technische
Handbücher / Kommunikation / Ipercom-System auf der Website www.urmet.com verwiesen.
5. ÖFFNEN DER TÜR MIT BERÜHRUNGSLOSEM SCHLÜSSEL
Zum Öffnen der Tür den berührungslosen Schlüssel an den Frontteil des Geräts annähern.
Handelt es sich um einen gültigen Schlüssel, wechselt die Led von Rot auf Grün und das Gerät sendet einen
langen Pfeifton aus.
Ist der Schlüssel nicht gültig, schaltet sich die Led aus und das Gerät sendet 3 kurze Pfeiftöne aus.
6. TECHNISCHE DATEN
Versorgungsspannung PoE: ............................................................................................................37÷57 V
Aufnahme ......................................................................................................................50 mA max @ 48 V
Ruhezustand: ................................................................................................................... < 35 mA @48 V
Haltestrom Klemmen SE+, SE-: .............................................................................................................25 mA
Betriebstemperatur: ............................................................................................................... -20 °C ÷ +70 °C
Unterstützte Benutzerschlüsseltypen: .... BITECH-Schlüssel (BN 1125/52) oder Mifare Plus (BN 1125/53)
Frequenzband: ................................................................................................................................13,56 MHz
Ausgangsleistung (max.): ..................................................................................................-8,7 dBμA/m @ 3m
Reichweite Hilfsrelaiskontakt
Maximal schaltbare Spannung: .............................................................................................................30 V
Maximal schaltbarer Strom: ........................................................................................................................1 A
Max. Abstand Hausflurtaste (PA) ................................................... 25 m mit Kabel Querschn. 0,25 - 1 mm
Max. Abstand Sensor Tür offen (SP) .............................................. 25 m mit Kabel Querschn. 0,25 - 1 mm
DS1060-149A
Leiter
Nr°
1 Weiß-Orange
2 Orange
1
3 Weiß-Grün
8
4 Blau
~ 5 mm
1
8
Kabelfarbe
Stecker
1
8
oder mehr der Norm IEC 60332-1-2
2
Leiter Kabelfarbe
Nr°
5 Weiß-Blau
6 Grün
7 Weiß-Braun
8 Braun
.
2
oder Mifare (BN 1125/54)
2
2
