3. INSTRUCTIONS DE CABLAGE

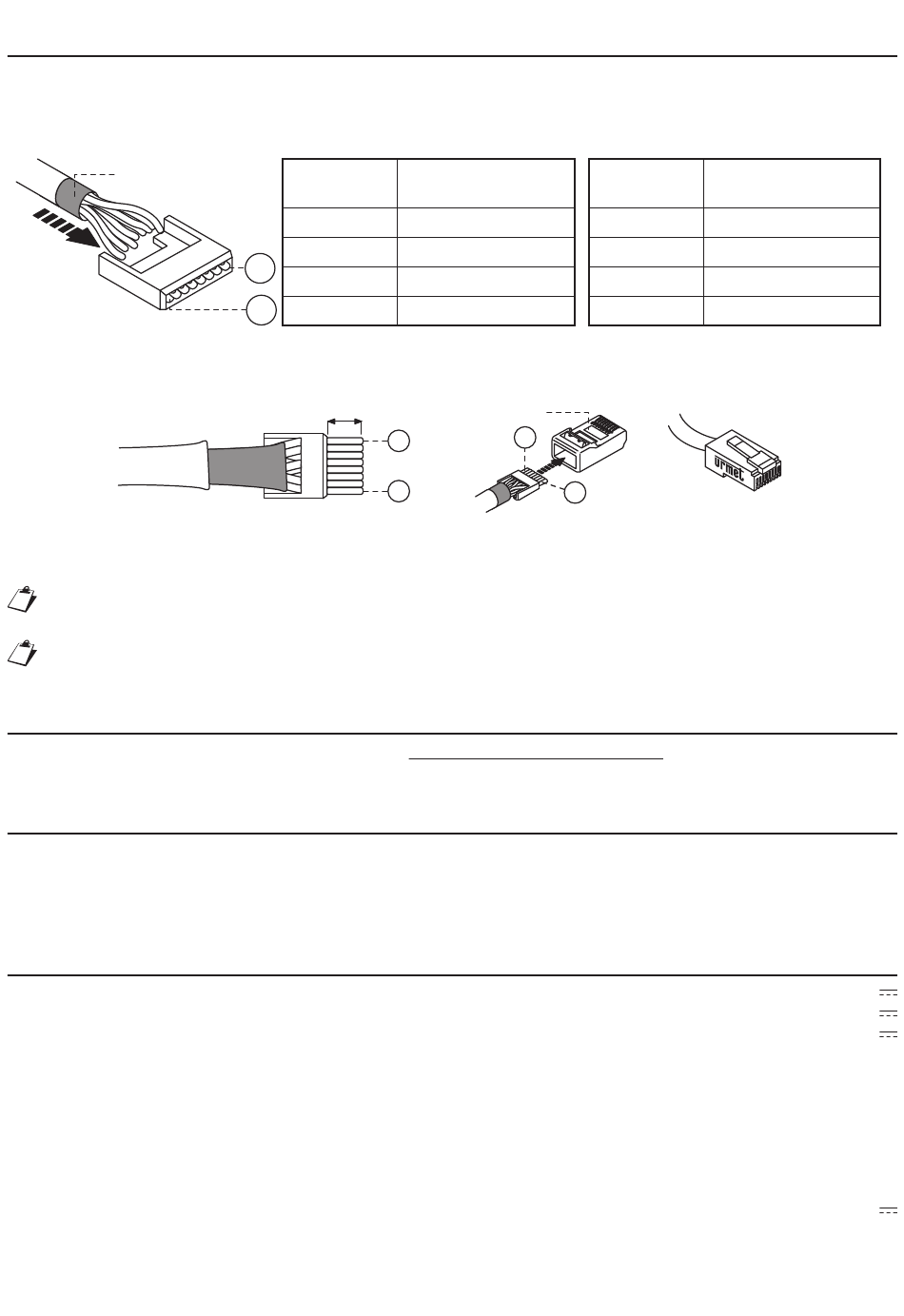

Câble Ethernet RJ45
Le système IperCom est développé pour fonctionner selon la norme EIA/TIA 568B.
• Brancher le câble à un des connecteurs RJ45 avec logo Urmet.
• Brancher le conducteur au guide, en respectant les couleurs indiquées (Standard T568B).
Gaine gris
• Couper les câbles de telle sorte qu'ils dépassent du guide d'environ 5 mm, introduire le guide dans le
connecteur et sertir à l'aide de l'accessoire prévu à cet effet.
• S'assurer que la gaine reste à l'intérieur du connecteur. Ce type de branchement NE GARANTIT PAS
la double isolation.
Les câbles utilisés doivent satisfaire la norme IEC 60332-1-2 si la section mesure au moins 0,5
mm , ou la norme IEC 60332-2-2 si la section mesure moins de 0,5 mm
2
Pour les distances maximales admises et les opérations de configuration, il est recommandé de
suivre les prescriptions du manuel de système.
4. CONFIGURATION DU DISPOSITIF
Pour la configuration du dispositif, consulter le manuel technique du système sous Manuels techniques /
Communication / Système Ipercom sur www.urmet.com.
5. OUVERTURE DE LA PORTE PAR CLÉ DE PROXIMITÉ
Pour ouvrir la porte, rapprocher la clé de proximité à la face avant du dispositif.
Si la clé est valide, la LED change couleur en passant du rouge au vert et le dispositif émet 1 bip sonore
long.
Si la clé n'est pas valide, la LED s'éteint et le dispositif émet 3 bips sonores courts.
6. CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation POE: ...........................................................................................................37÷57 V
Absorption .....................................................................................................................50 mA max @ 48 V
Au repos: ......................................................................................................................... < 35 mA @48 V
Courant de maintien des bornes cours SE+, SE- : ................................................................................25 mA
Température de fonctionnement: ........................................................................................... -20 °C ÷ +70 °C
Types de clés utilisateur compatibles : ............................................ Clé double technologie (Réf. 1125/52)
Bande de fréquence : ......................................................................................................................13,56 MHz
Puissance de sortie (Max) : ...............................................................................................-8,7 dBμA/m @ 3m
Capacité contact relais auxiliaire
Tension maximale commutable : ..........................................................................................................30 V
Courant maximal commutable : ..................................................................................................................1 A
Distance maximum du bouton dans le hall (PA)....25 m avec un câble ayant une section de 0,25 - 1 mm
Distance maximum du capteur de porte ouverte: (SP) ..25 m avec un câble ayant une section de 0,25 - 1 mm
DS1060-149A
Conducteur Couleur de câble
n.
1 Blanc-Orange
2 Orange
1
3 Blanc-Vert
8 4 Bleu
~ 5 mm
1
8
Conducteur
Connecteur
1
8
ou Mifare Plus (Réf. 1125/53) ou Mifare (Réf. 1125/54)
Couleur de câble
n.
5 Blanc-Bleu
6 Vert
7 Blanc-Marron
8 Marron
.
2
2
2
