3. INSTRUCTIES VOOR DE BEKABELING

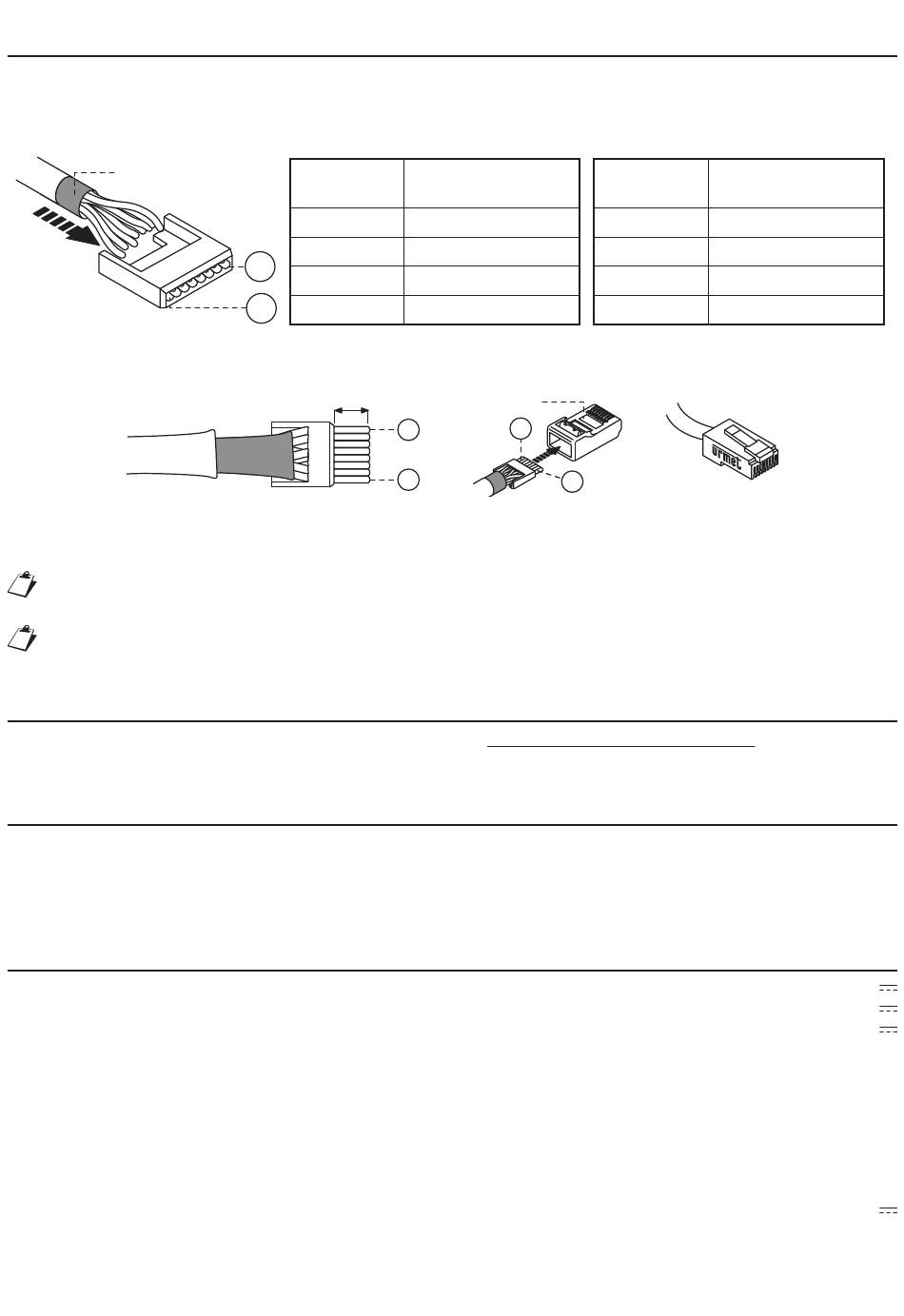

Ethernetkabel RJ45
Het IperCom-systeem is bedoend om te werken met de EIA/TIA 568B standaard.
Steek de kabel in een van de connectoren RJ45 met het logo van Urmet.
Steek de ader in de geleider met de juiste kleuren (Standaard T568B).
Grijze kabelhuls
• Knip de draden zodanig af dat ze ongeveer 5 mm uit de geleider steken, steek de geleider in de plug en
strip met het daarvoor bedoelde gereedschap.
• Zorg ervoor dat de grijze kabelhuls in de plug blijft zitten. Dit soort verbinding garandeert GEEN dubbele
isolatie.
De kabels moeten voldoen aan de norm NEN-EN- IEC 60332-1-2 als de doorsnede 0,5 mm
is, of aan de norm NEN_EN-IEC 60332-2-2 als de doorsneder minder bedraagt dan 0,5 mm
Volg voor de maximum afstanden en de configuraties de regels die zijn voorgeschreven in de
technische systeemhandleiding.
4. CONFIGURATIE VAN HET TOESTEL
Voor de configuratie van het toestel raadpleegt u de technische systeemhandleiding in het gedeelte
Technische Handleidingen / Communicatie /Ipercom-systeem op de site www.urmet.com.
5. DE DEUR OPENEN MET EEN NADERINGSSLEUTEL
Om de deur te openen houdt u de naderingssleutel bij de voorkant van het toestel.
Als het een geldige sleutel is, verandert het lampje van kleur en wordt het groen in de plaats van rood en
laat het toestel 1 lange bieptoon horen.
Als het geen geldige sleutel is, gaat het lampje uit en laat het toestel 3 lange bieptonen horen.
6. TECHNISCHE KENMERKEN
Voedingsspanning POE: ..................................................................................................................37÷57 V
Stroomverbruik ..............................................................................................................50 mA max @ 48 V
Rust: ................................................................................................................................ < 35 mA @48 V
Houdstroom aansluitklemmen SE+, SE-: ...............................................................................................25 mA
Bedrijfstemperatuur: ............................................................................................................... -20 °C ÷ +70 °C
Type ondersteunde gebuikerssleutels: ... Sleutel met dubbele technologie (Sch. 1125/52) of Mifare Plus
Frequentieband: ..............................................................................................................................13,56 MHz
Uitgangsvermogen (max.): ................................................................................................-8,7 dBμA/m @ 3m
Vermogen hulprelaiscontact
Maximum omschakelbare stroom: ........................................................................................................30 V
Maximum omschakelbare spanning: ..........................................................................................................1 A
Maximum afstand halknop (PA) ................................................................ 25 m met kabel van 0,25 - 1 mm
Maximum afstand sensor "open deur" (SP) .............................................. 25 m met kabel van 0,25 - 1 mm
18
Ader nr°
1 Wit-Oranje
2 Oranje
1
3 Wit-Groen
8
4 Blauw
~ 5 mm
1
8
Kabelkleur
Plug
1
8
(Sch. 1125/53) of Mifare (Sch. 1125/54)
Ader nr° Kabelkleur
5 Wit-Blauw
6 Groen
7 Wit-Bruin
8 Bruin
of groter
2
2
.
2
2
DS1060-149A
