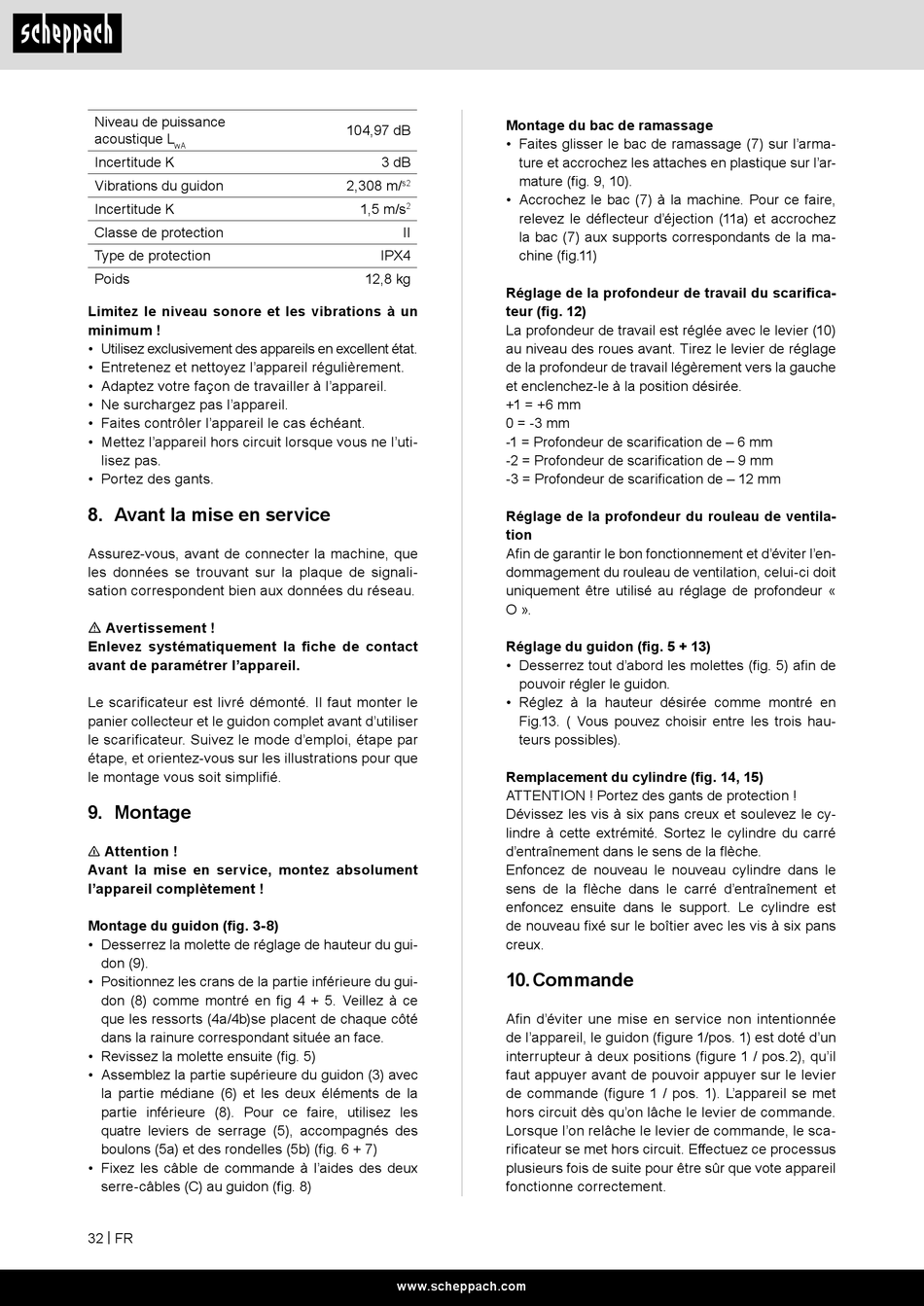

Niveau de puissance
acoustique L
wA
Incertitude K
Vibrations du guidon
Incertitude K
Classe de protection
Type de protection
Poids
Limitez le niveau sonore et les vibrations à un
minimum !
• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'uti-
lisez pas.
• Portez des gants.
8. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signali-
sation correspondent bien aux données du réseau.
m Avertissement !
Enlevez systématiquement la fiche de contact
avant de paramétrer l'appareil.
Le scarificateur est livré démonté. Il faut monter le
panier collecteur et le guidon complet avant d'utiliser
le scarificateur. Suivez le mode d'emploi, étape par
étape, et orientez-vous sur les illustrations pour que
le montage vous soit simplifié.
9. Montage
n Attention !
Avant la mise en service, montez absolument
l'appareil complètement !
Montage du guidon (fig. 3-8)
• Desserrez la molette de réglage de hauteur du gui-
don (9).
• Positionnez les crans de la partie inférieure du gui-
don (8) comme montré en fig 4 + 5. Veillez à ce
que les ressorts (4a/4b)se placent de chaque côté
dans la rainure correspondant située an face.
• Revissez la molette ensuite (fig. 5)
• Assemblez la partie supérieure du guidon (3) avec
la partie médiane (6) et les deux éléments de la
partie inférieure (8). Pour ce faire, utilisez les
quatre leviers de serrage (5), accompagnés des
boulons (5a) et des rondelles (5b) (fig. 6 + 7)
• Fixez les câble de commande à l'aides des deux
serre-câbles (C) au guidon (fig. 8)
32 | FR
Montage du bac de ramassage
104,97 dB
• Faites glisser le bac de ramassage (7) sur l'arma-
3 dB ture et accrochez les attaches en plastique sur l'ar-
mature (fig. 9, 10).
2,308 m/
s2
• Accrochez le bac (7) à la machine. Pour ce faire,
1,5 m/s
2
relevez le déflecteur d'éjection (11a) et accrochez
II
la bac (7) aux supports correspondants de la ma-
IPX4 chine (fig.11)
12,8 kg
Réglage de la profondeur de travail du scarifica-
teur (fig. 12)
La profondeur de travail est réglée avec le levier (10)
au niveau des roues avant. Tirez le levier de réglage
de la profondeur de travail légèrement vers la gauche
et enclenchez-le à la position désirée.
+1 = +6 mm
0 = -3 mm
-1 = Profondeur de scarification de – 6 mm
-2 = Profondeur de scarification de – 9 mm
-3 = Profondeur de scarification de – 12 mm
Réglage de la profondeur du rouleau de ventila-
tion
Afin de garantir le bon fonctionnement et d'éviter l'en-
dommagement du rouleau de ventilation, celui-ci doit
uniquement être utilisé au réglage de profondeur «
O ».
Réglage du guidon (fig. 5 + 13)
• Desserrez tout d'abord les molettes (fig. 5) afin de
pouvoir régler le guidon.
• Réglez à la hauteur désirée comme montré en
Fig.13. ( Vous pouvez choisir entre les trois hau-
teurs possibles).
Remplacement du cylindre (fig. 14, 15)
ATTENTION ! Portez des gants de protection !
Dévissez les vis à six pans creux et soulevez le cy-
lindre à cette extrémité. Sortez le cylindre du carré
d'entraînement dans le sens de la flèche.
Enfoncez de nouveau le nouveau cylindre dans le
sens de la flèche dans le carré d'entraînement et
enfoncez ensuite dans le support. Le cylindre est
de nouveau fixé sur le boîtier avec les vis à six pans
creux.
10. Commande
Afin d'éviter une mise en service non intentionnée
de l'appareil, le guidon (figure 1/pos. 1) est doté d'un
interrupteur à deux positions (figure 1 / pos.2), qu'il
faut appuyer avant de pouvoir appuyer sur le levier
de commande (figure 1 / pos. 1). L'appareil se met
hors circuit dès qu'on lâche le levier de commande.
Lorsque l'on relâche le levier de commande, le sca-
rificateur se met hors circuit. Effectuez ce processus
plusieurs fois de suite pour être sûr que vote appareil
fonctionne correctement.
