MSA213C-SA02
Installation
5. Schutzfolie
6. Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
7. Überlappende Enden des Abdeckbandes gegen Ablösen sichern.

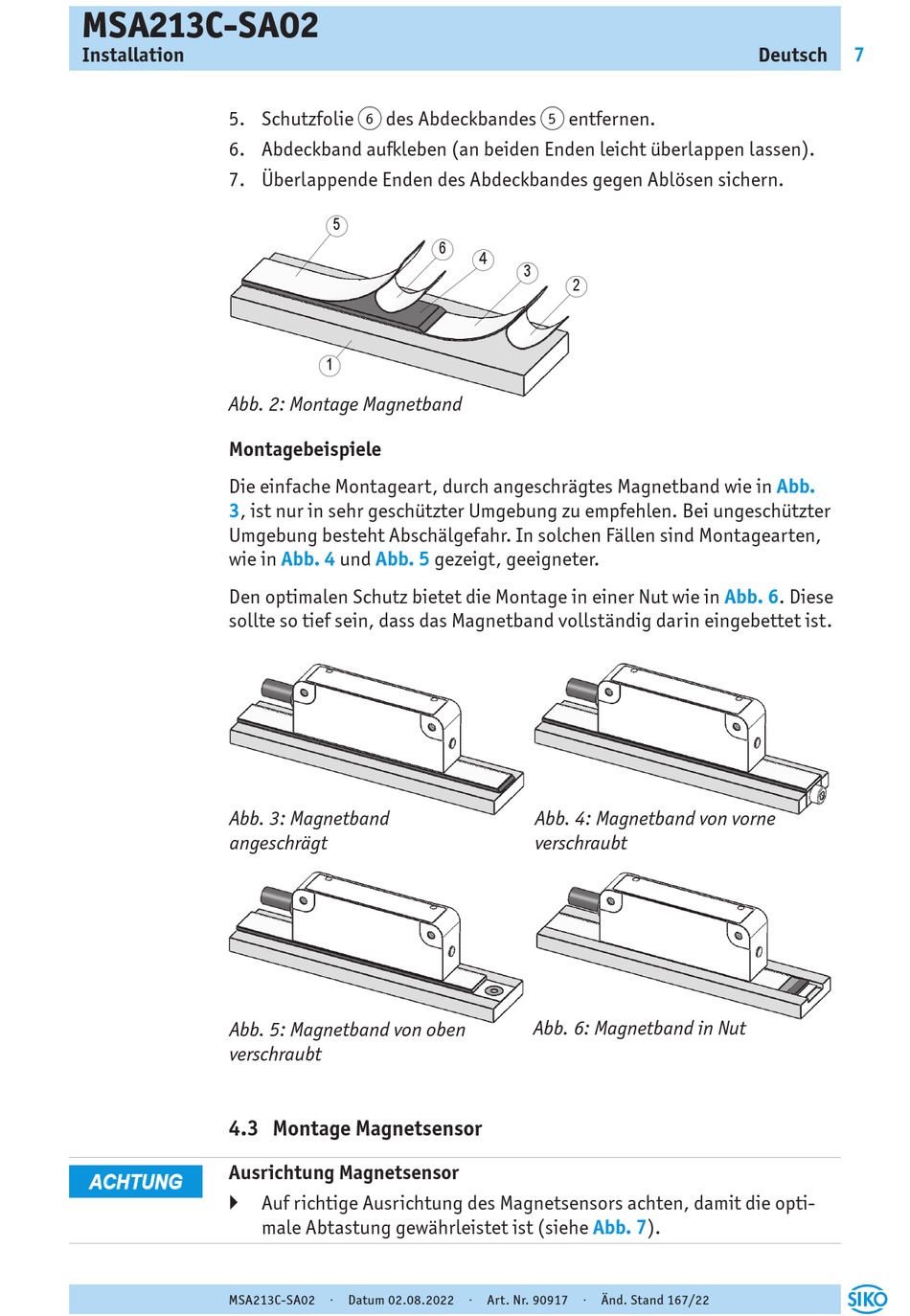

Abb. 2: Montage Magnetband
Montagebeispiele
Die einfache Montageart, durch angeschrägtes Magnetband wie in
3, ist nur in sehr geschützter Umgebung zu empfehlen. Bei ungeschützter
Umgebung besteht Abschälgefahr. In solchen Fällen sind Montagearten,
wie in
Den optimalen Schutz bietet die Montage in einer Nut wie in
sollte so tief sein, dass das Magnetband vollständig darin eingebettet ist.
Abb. 3: Magnetband
angeschrägt
Abb. 5: Magnetband von oben
verschraubt
4.3 Montage Magnetsensor
Ausrichtung Magnetsensor
ACHTUNG
` Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
MSA213C-SA02 · Datum 02.08.2022 · Art. Nr. 90917 · Änd. Stand 167/22
des Abdeckbandes
6
5
1
Abb. 4
Abb. 5
und
male Abtastung gewährleistet ist (siehe
entfernen.
5
6
4
3
2
gezeigt, geeigneter.
Abb. 4: Magnetband von vorne
verschraubt
Abb. 6: Magnetband in Nut
Abb.
Deutsch
Abb.
Abb.
6. Diese
7).
