Inbetriebnahme
5 Inbetriebnahme
Nach ordnungsgemäßer Montage und Verdrahtung kann das Messsystem
durch Einschalten der Betriebsspannung in Betrieb genommen werden.
LED-Anzeigen
(Abb.
LED
Beschreibung
grün
Sensor betriebsbereit
blau
Senor/Band Abstandswarnung
rot
Error (Sensor Plausibilitätsfehler / interne Span-
nungsversorgung fehlerhaft)
weiß
Service Mode
gelb
Interpolator Abgleich
cyan
Bootup Indikation
magenta
Hall Abgleich
1

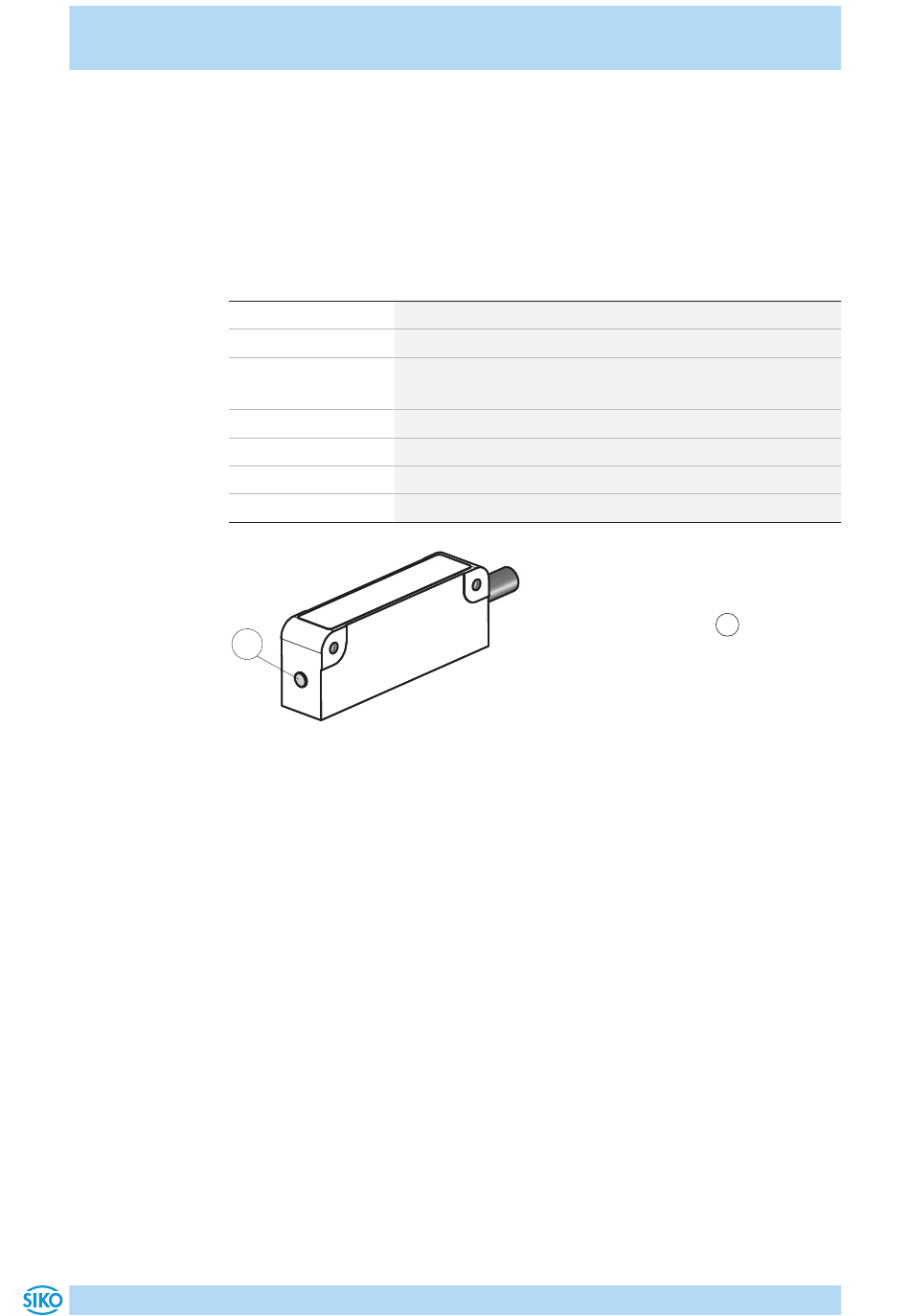

Abb. 9: LED
6 Fehlerbehandlung
Der Magnetsensor MSA213C verfügt über Diagnosemaßnahmen, die
interne Fehler als auch Fehler, die bei Anbau/Montage entstanden sind,
erkennt und dem Antriebsregler mitteilt.
Typische Fehler, die bei Anbau und Betrieb auftreten:
•
Magnetband ist falsch montiert, aktive Seite ist unten (siehe Kapitel
4.2).
•
Zum Schutz des Magnetbandes wurde nicht das mitgelieferte Abdeck-
band verwendet. Das Abdeckband darf nicht magnetisierbar sein.
•
Der Magnetsensor ist nicht, oder nicht korrekt angeschlossen
(Anschlussbelegung Kapitel 4.4).
•
Die Abstandstoleranzen wurde nicht über die gesamte Messstrecke
eingehalten (siehe
•
Kabelunterbrechung/Abtrennung durch scharfe Kanten/Quetschung.
•
Der Magnetsensor ist mit der aktiven Seite vom Band abgewandt mon-
Abb.
8).
tiert (siehe
MSA213C-SA02 · Datum 02.08.2022 · Art. Nr. 90917 · Änd. Stand 167/22
9)
Abb.
8).
