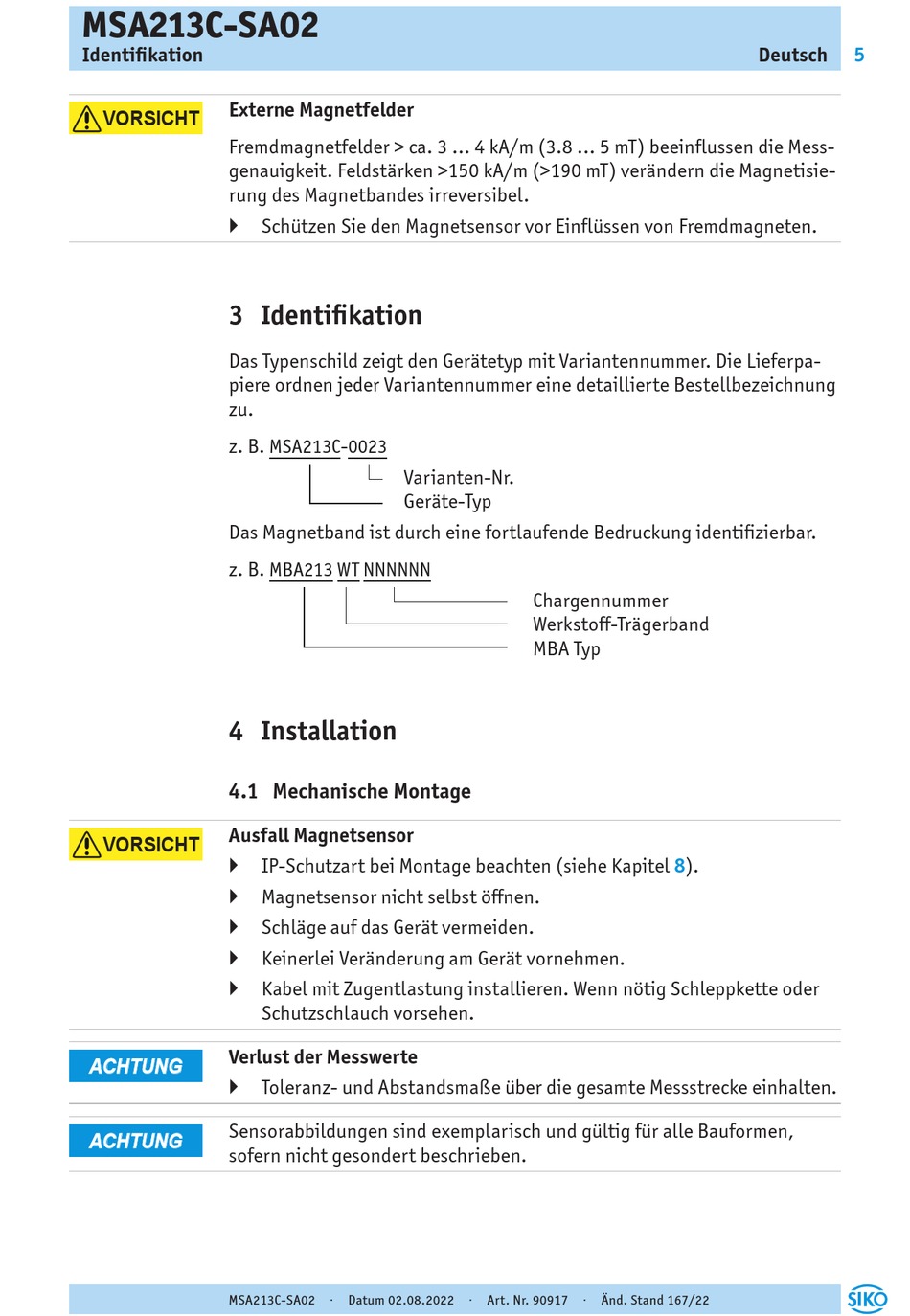

MSA213C-SA02
Identifikation
Externe Magnetfelder
VORSICHT
Fremdmagnetfelder > ca. 3 ... 4 kA/m (3.8 ... 5 mT) beeinflussen die Mess-
genauigkeit. Feldstärken >150 kA/m (>190 mT) verändern die Magnetisie-
rung des Magnetbandes irreversibel.
` Schützen Sie den Magnetsensor vor Einflüssen von Fremdmagneten.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B.
Das Magnetband ist durch eine fortlaufende Bedruckung identifizierbar.
z. B.
4 Installation
4.1 Mechanische Montage
Ausfall Magnetsensor
VORSICHT
` IP-Schutzart bei Montage beachten (siehe Kapitel 8).
` Magnetsensor nicht selbst öffnen.
` Schläge auf das Gerät vermeiden.
` Keinerlei Veränderung am Gerät vornehmen.
` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder
Verlust der Messwerte
ACHTUNG
` Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten.
Sensorabbildungen sind exemplarisch und gültig für alle Bauformen,
ACHTUNG
sofern nicht gesondert beschrieben.
MSA213C-SA02 · Datum 02.08.2022 · Art. Nr. 90917 · Änd. Stand 167/22
-
MSA213C
0023
Varianten-Nr.
Geräte-Typ
MBA213 WT NNNNNN
Schutzschlauch vorsehen.
Chargennummer
Werkstoff-Trägerband
MBA Typ
Deutsch
5
