4.4.9 Messen der Kurzschluss-Schleifenparameter mit der 4-Leiter Methode
WARNUNG
Bitte Vorsicht bei dieser Messung, da heiße Luft durch den internen Lüfter nach
außen treten kann.
Bei dieser Messung wird ein Strom von bis zu 300 A (1.5 Kurzschlusswiderstand, 2 Messbe-
reich) induziert. Diese Methode wurde speziell für Netze mit sehr niedrigen Kurzschluss-
Schleifenimpedanzen entwickelt. Um diese Messung durch zu führen, gehen Sie wie folgt vor:
Verbinden Sie die Messleitung wie in Abb. 21-Abb. 24 beschrieben:
-
Strommessleitungen in Buchsen: I
-
Spannungsmessleitungen in Buchsen: U
Stellen Sie den Wahlschalter auf die Position 4p (I
Drücken Sie die Taste START

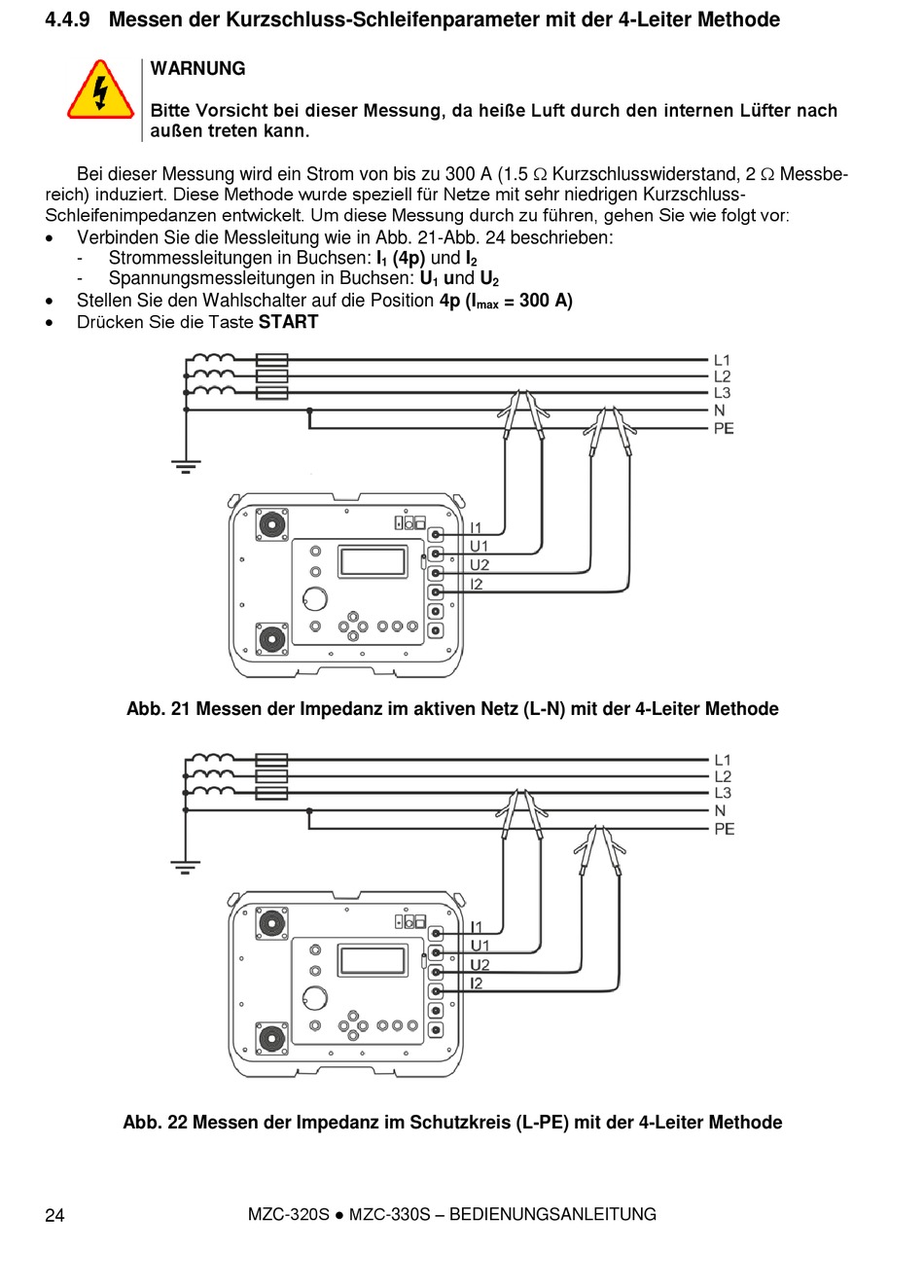

Abb. 21 Messen der Impedanz im aktiven Netz (L-N) mit der 4-Leiter Methode
Abb. 22 Messen der Impedanz im Schutzkreis (L-PE) mit der 4-Leiter Methode
24
(4p) und I
1
MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG
2
und U
1
2
= 300 A)
max
