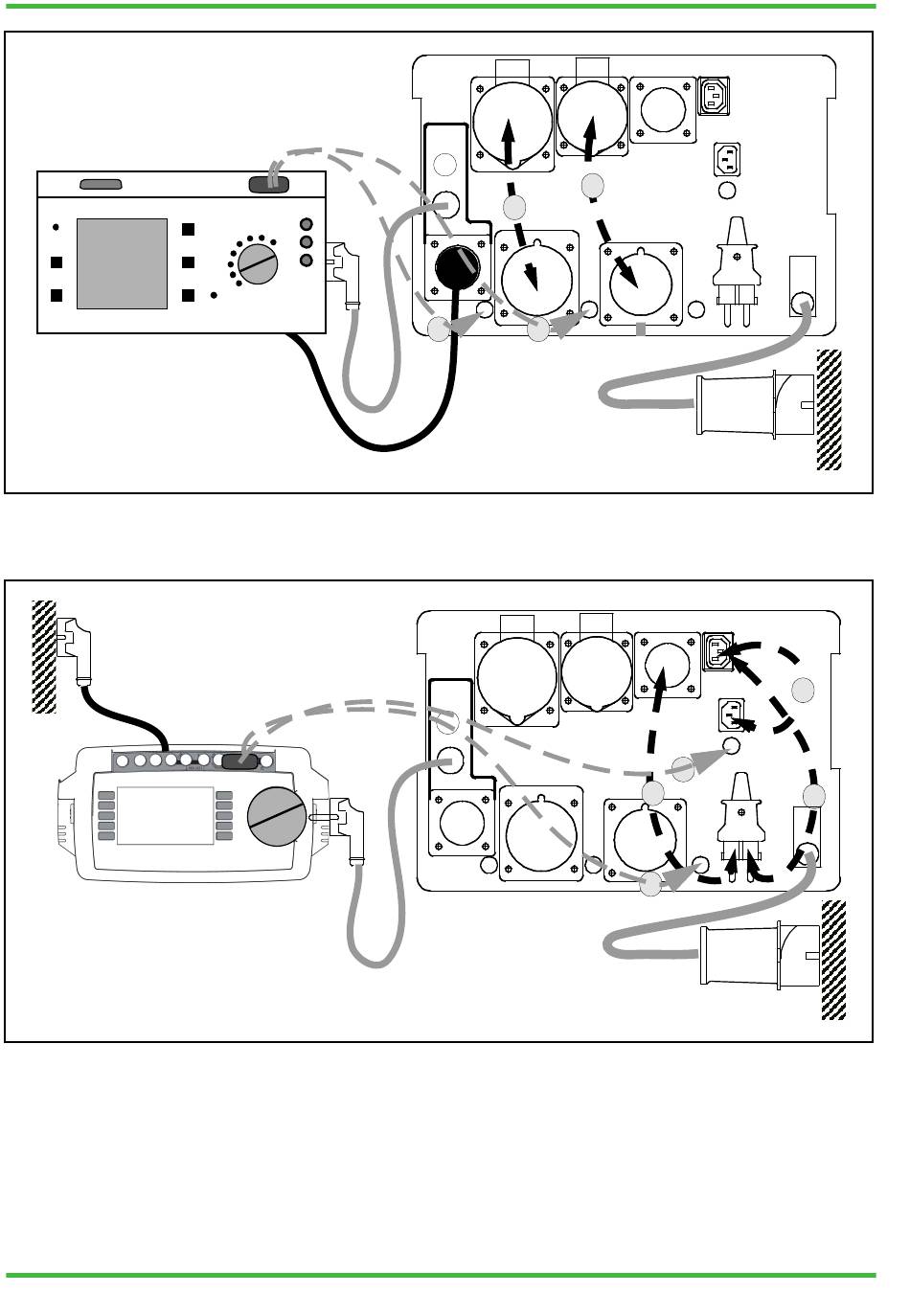

Abb. 5: Anschluss von 3- phasigen Verlängerungsleitungen an AT3-III E/AT3-III CH und SECUTEST SIII /
SIII+ / SIII+H; SECUTEST S2N+ / S2N+10 / N+w; SECULIFE ST / ST HV
230 V 50 Hz
Bei Geräten mit Software 01.07.02 oder älter darf der AT3-III E Adapter bei der
Prüfung 1-phasiger Leitungen nicht am Netz angeschlossen sein.
Das Prüfgerät muss dann über eine Netzsteckdose separat versorgt werden.
Abb. 6: Anschluss von 1- phasigen Verlängerungsleitungen an AT3-III E/AT3-III CH und SECUTEST BASE
/ BASE10 / PRO; SECUTEST ST BASE / ST BASE10 / ST PRO; SECULIFE ST BASE / ST BASE25
20 | 28
