Gossen MetraWatt AT3-III E Bedienungsanleitung
Prüfadapter
Vorschau ausblenden
Andere Handbücher für AT3-III E:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (10 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

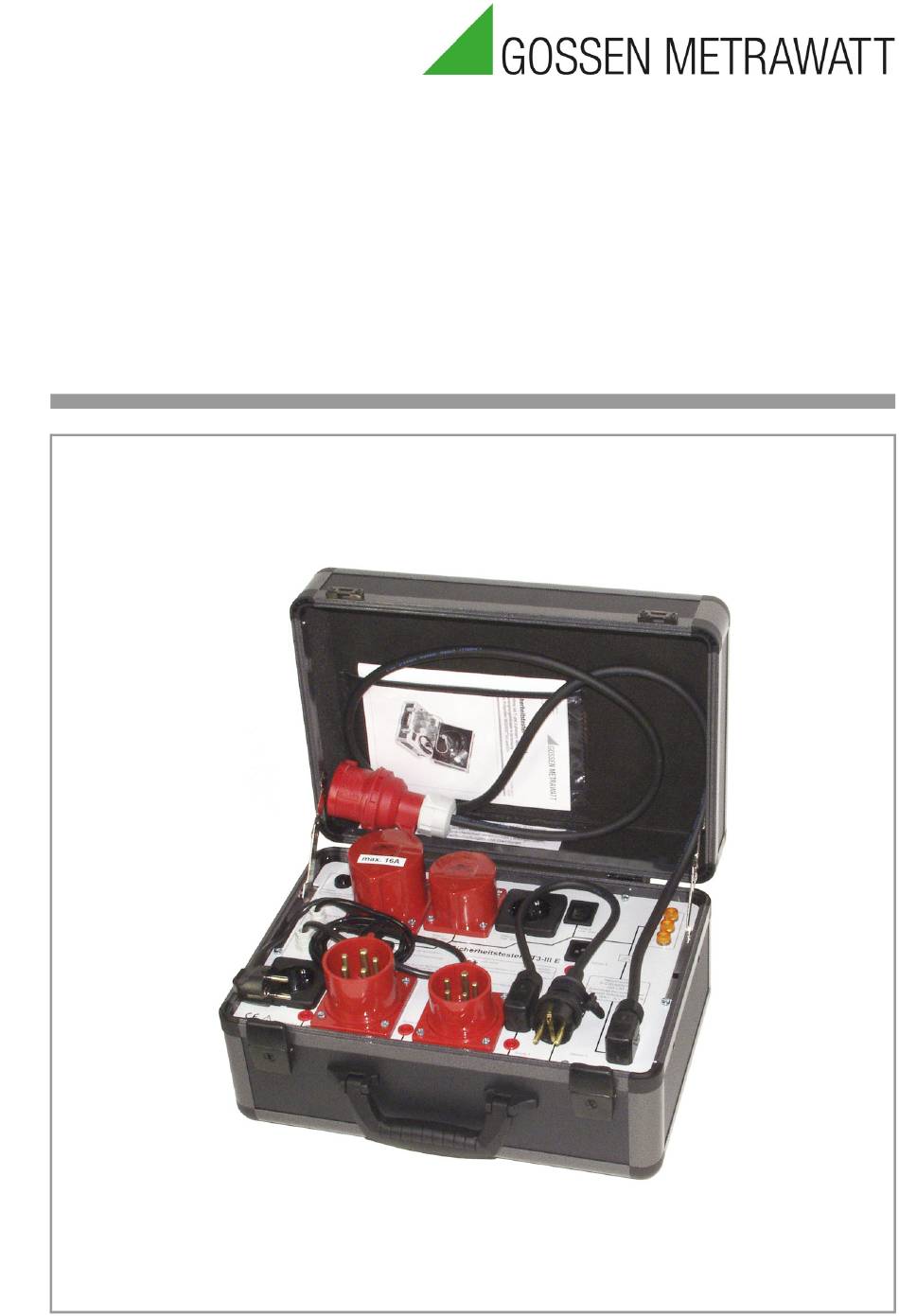

Bedienungsanleitung
Operating Instructions
Mode d'emploi
Manual de servicio
Istruzioni per l'uso

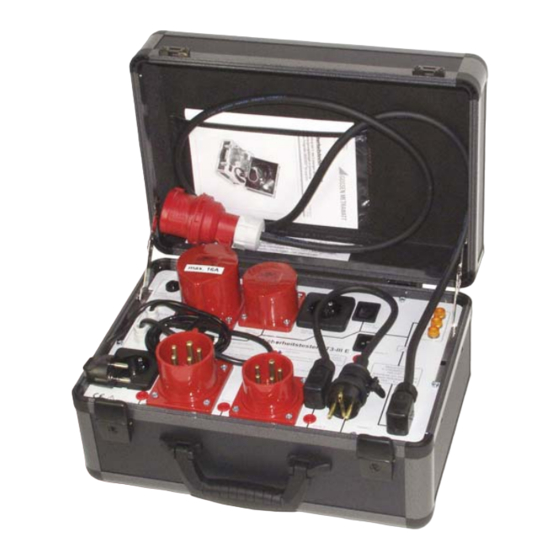

Prüfadapter AT3-III E
zur aktiven und passiven Prüfung von 1- und 3-phasigen
elektrischen Geräten sowie Verlängerungsleitungen
in Verbindung mit den Prüfgeräten SECUTEST.../SECULIFE ST
3-349-155-37
(M7050..., M7010... und M6930...)
17/3.21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt AT3-III E
Inhaltszusammenfassung für Gossen MetraWatt AT3-III E
- Seite 1 Bedienungsanleitung Operating Instructions Mode d’emploi Manual de servicio Istruzioni per l’uso Prüfadapter AT3-III E zur aktiven und passiven Prüfung von 1- und 3-phasigen elektrischen Geräten sowie Verlängerungsleitungen in Verbindung mit den Prüfgeräten SECUTEST.../SECULIFE ST 3-349-155-37 (M7050…, M7010… und M6930…) 17/3.21...
- Seite 2 7 Schutzkontaktstecker zur Leitungsprüfung 15 Anschlussbuchsen für Sondenleitung des Prüfgeräts 1P+N+PE 16 A 250 V (nur für Leitungsprüfungen) 8 Gerätestecker zur Leitungsprüfung Netzversorgung des AT3-III E 1P+N+PE 10 A 250 V 16 über Anschlussleitung mit Anzeigeelemente CEE-Stecker 3P+N+PE 16 A 9 Netzsignalleuchten L1/L2/L3 Die Prüfgeräte gehören nicht zum Lieferumfang.
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise ........4 Entsprechend diesen Vorschriften sind Prüfungen des Schutzleiterwiderstandes, des Isolations- Anschließen des AT3-III E an das Netz ..5 widerstandes, des Ersatzableitstroms, des Diffe- renz- und Berührungsstromes sowie der Span- Anschließen eines Prüflings nungsfestigkeit je nach Prüfling und Einsatz erfor- an den AT3-III E .......... -
Seite 4: Sicherheitshinweise
Netzabschaltung bei Ableitstrom Punkten befolgen. oder sie erfolgt, aber erfüllt nicht die Anforde- Da mit dem AT3-III E alle Prüfungen nur unter Verwendung rungen eines PRCDs. der in Kapitel 1 "Anwendung" genannten Prüfgeräte Arbeiten Sie nur an einem abgesicherten durchzuführen sind, müssen Sie zusätzlich die in den... -
Seite 5: Anschließen Des At3-Iii E An Das Netz
Prüfgerätes durch! (Achtung, Dokumentation beachten !) Bitte beachten Sie folgende Besonderheiten beim Europäische Konformitätskennzeich- Einsatz des Prüfgeräts in Verbindung mit dem AT3-III E beim automatischen Prüfablauf : nung Bei manchen Prüfabläufen ist es erforderlich als Anschlussart einen passenden AT3-Adapter aus- Das Gerät darf nicht mit dem Hausmüll... - Seite 6 230/400 V 50 Hz SECUTEST PRO; SECUTEST ST PRO SECULIFE ST BASE / ST BASE25 SECUTEST COM V Prüfadapter AT3-III E 230/400 V 50 Hz Bild 1 Anschluss von 1- bzw. 3-phasigen Geräten an AT3-III E und Prüfgerät Gossen Metrawatt GmbH...
-
Seite 7: Prüfung Des Differenzstromes Bei Automatischer Prüfung Nach Norm
➭ Wählen Sie hier die Schalterstellung aktiv. von Leitungen mit dem AT3-III E möglich. Die Netzspannung wird über den AT3-III E auf den Prüfling geschaltet. Der Differenzstrom des SECUTEST S2N+ / S2N+10 / N+w: Prüflings wird gemessen und gleichzeitig kann die ➭... -
Seite 8: Funktionsprüfung Auf Kurzschluss, Unterbrechung Und Adervertauschung Der Leitungen L1, L2, L3 Und N
Netzspannung angeschlossen sein. 230 V 50 Hz SECUTEST Bild 2 Anschluss von 1- phasigen Verlängerungsleitungen an AT3-III E und SECUTEST SIII / SIII+ / SIII+H; SECUTEST S2N+ / S2N+10 / N+w; SECULIFE ST / ST HV Gossen Metrawatt GmbH... - Seite 9 SECUTEST 230/400 V 50 Hz Bild 3 Anschluss von 3- phasigen Verlängerungsleitungen an AT3-III E und SECUTEST SIII / SIII+ / SIII+H; SECUTEST S2N+ / S2N+10 / N+w; SECULIFE ST / ST HV 230 V 50 Hz SECUTEST Bild 4 Anschluss von 1- phasigen Verlängerungsleitungen an AT3-III E und SECUTEST BASE / BASE10...
-
Seite 10: Eigentest
SECUTEST 230/400 V 50 Hz Bild 5 Anschluss von 3- phasigen Verlängerungsleitungen an AT3-III E und SECUTEST BASE / BASE10 / PRO; SECUTEST ST BASE / ST BASE10 / ST PRO; SECULIFE ST BASE / ST BASE25 Eigentest Durchführung des I -Eigentests Δn... -
Seite 11: Technische Daten
Elektronikgeräte mit dem nebenstehen- Störaussendung EN 61326-1:2013 Klasse B den Symbol nach DIN EN 50419. Störfestigkeit EN 61326-1:2013 Diese Geräte dürfen nicht mit dem Hausmüll ent- sorgt werden. Bezüglich der Altgeräte-Rück- nahme wenden Sie sich bitte an unseren Service. Gossen Metrawatt GmbH... -
Seite 12: Reparatur- Und Ersatzteil-Service
Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com © Gossen Metrawatt GmbH Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer. All trademarks, registered trademarks, logos, product names, and company names are the property of their respective owners.
