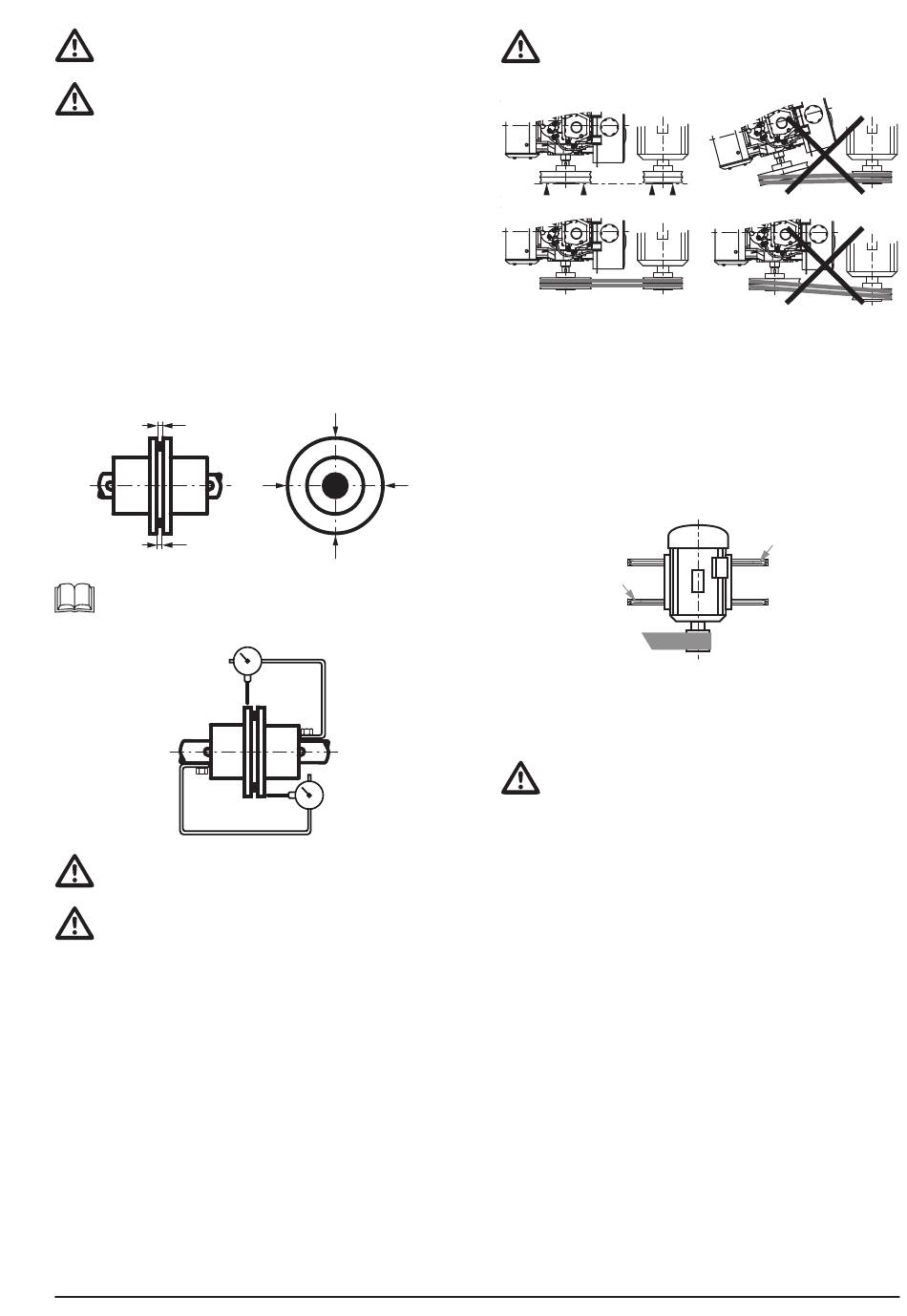

4.3.1.3. Direkte Ankupplung
Die Kupplungsmuffe muss so ausgewählt werden, dass das übertra-
gene Drehmoment, die Anlaufeigenschaften sowie die notwendigen
Sicherheitseigenschaften berücksichtigt werden.
Der Generator samt Antrieb ist so auszurichten, dass die Rundlauf- und
Parallelitätsabweichungen der beiden Kupplungshälften den Toleran-
zen des Kupplungsherstellers entsprechen. Ungenaue Ausrichtung
kann zu Vibrationen, zu Lagerbeschädigung oder zum Bruch des Wel-
lenendes führen!
Gehen Sie wie folgt vor:
• Montieren Sie die beiden Kupplungshälften provisorisch so,
dass eine Bewegung der beiden Hälften zueinander möglich
ist.
• Stellen Sie die Parallelität der beiden Wellen mit einem Kom-
perator oder einer Dickenlehre an vier um jeweils 90° versetz-
ten Messpunkten ein (Der eingestellte Abstand entspricht dem
Wert A).
• Messen Sie an vier um jeweils 90° versetzten Messpunkten
des Umfangs den Abstand zwischen den beiden Stirnseiten
der Kupplung.
• Die Differenz zwischen beiden Extremwerten des eingestellten
Wertes A darf bei gängigen Kupplungen 0,05mm nicht über-
schreiten.
A
A
Zur gleichzeitigen Einstellung von Parallelität und Koaxialität können
auch zwei Messuhren angebracht werden. Während einer langsamen
Wellendrehung können Abweichungen so exakt festgestellt werden.
Fluchtungsfehler sind durch Unterlegsscheiben zwischen den Stand-
füßen und dem Unterbau auszugleichen. Nach dem neuerlichen Fest-
ziehen der Fußmuttern muss die Fluchtung erneut kontrolliert werden.
Bei Verwendung von starren Kupplungsmuffen ist darauf zu achten,
dass ein Wellenabstand von 1-2mm eingehalten wird, um eine Wärme-
ausdehnung beider Wellen zu ermöglichen.
DE
A
A
A
A
4.3.1.4. Antrieb über Riemenscheibe
Die Rotorachse muss parallel zur Achse der antreibenden Maschine
montiert werden, um die Axialkräfte auf die Lager zu minimieren. Über-
prüfen Sie, dass die Anordnung der Riemenscheibe auf gleicher Höhe
erfolgt (siehe Abbildung unten).
Montage mit festem Achsabstand:
• Bringen Sie zusätzlich eine Spannrolle am Riemen an. Diese
kann in glatter Ausführung auf der Aussenseite des Riemens
oder bei Keilriemen in Rillenausführung auf der Innenseite des
Riemens angebracht werden.
Montage mit variablem Achsabstand:
• Montieren Sie am Unterbau zwei Spannschienen welche paral-
lel zum Riemen montiert werden müssen.
• Befestigen Sie den Generator (nicht den Antrieb) wie in unten
abgebildeter Weise. Auf diese Art kann die Ausrichtung opti-
mal erfolgen.
Spannschraube
Die Einstellung der Riemenspannung muss mit größter Sorgfalt er-
folgen. Sollte die Spannung zu hoch sein verschleißen die Wellen-
lager sehr schnell und es kann sogar zum Bruch des Lagerschildes
oder der Welle kommen. Ist die Spannung zu gering kommt es zu
Schwingungen, welche ebenfalls das Gerät beschädigen kann.
Beachten Sie, dass alle beweglichen (rotierenden) Teile vor dem Ein-
schalten vor Berührung geschützt werden müssen!
Spannschraube
7
