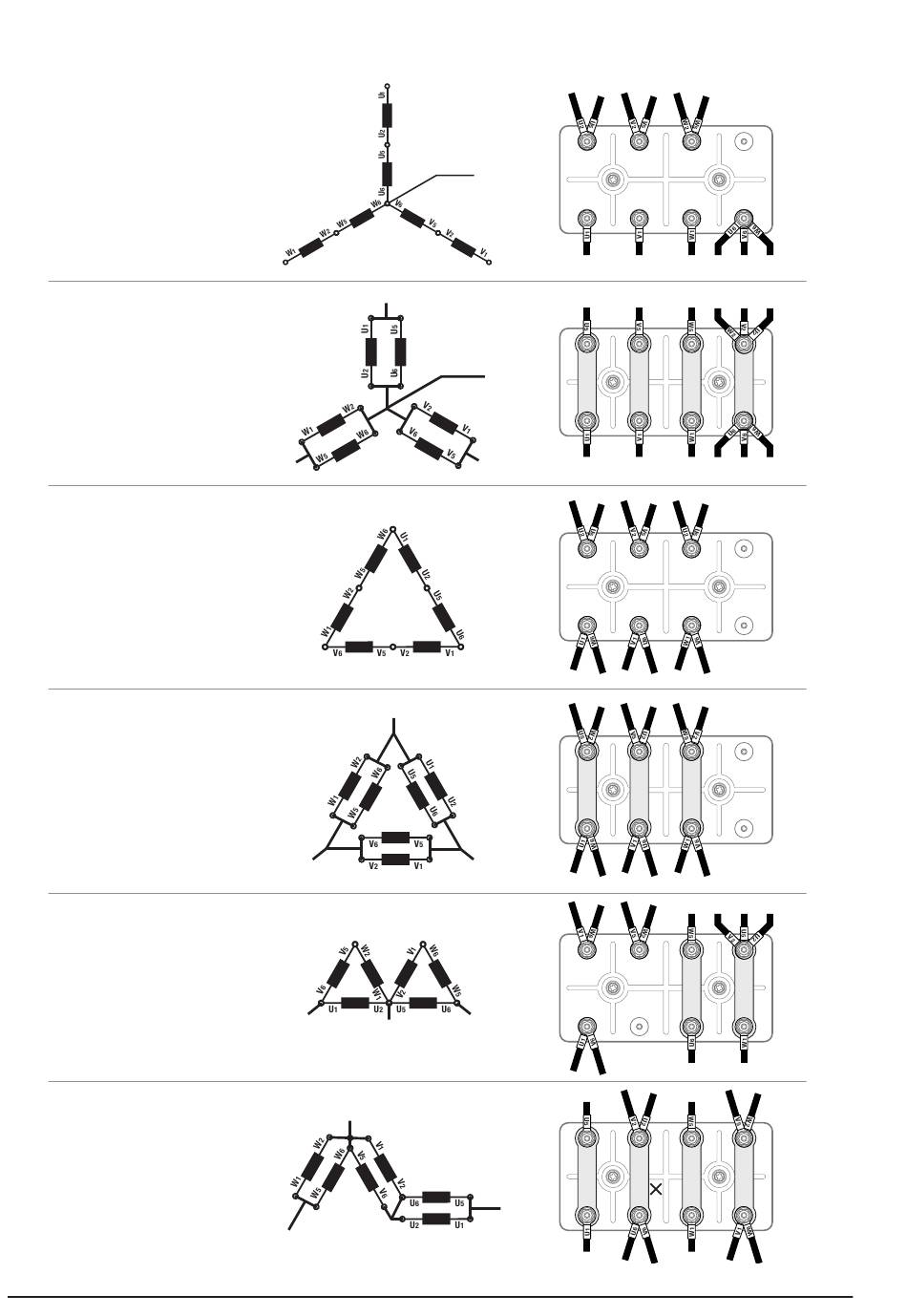

5.3. Beschaltungsvarianten
Im Auslieferungszustand ist dieses Gerät für 3-phasige Verwendung in Sternschaltung mit Nullleiter ausgeführt.
Bei Bedarf stehen auch folgende Beschaltungen zur Verfügung (Beschaltung kann am Klemmfeld geändert werden):
STANDARD
Sternschaltung mit Nullleiter
3-phasige Verwendung
Anschlüsse: U, V, W, N
Nennspannung: 400(230)V / 50Hz
Wellennennumdrehung: 1.500min
Sternschaltung mit Nullleiter
3-phasige Verwendung
Anschlüsse: U, V, W, N
Nennspannung: 240(115)V / 60Hz
Wellennennumdrehung: 1.800min
Dreieckschaltung ohne Nullleiter
3-phasige Verwendung
Anschlüsse: U, V, W
Nennspannung: 400V / 50Hz
Wellennennumdrehung: 1.500min
Dreieckschaltung ohne Nullleiter
3-phasige Verwendung
Anschlüsse: U, V, W
Nennspannung: 240(115)V / 60Hz
Wellennennumdrehung: 1.800min
Doppel-Dreieckschaltung mit Nullleiter
2-phasige Verwendung
Anschlüsse: U, N, W
Nennspannung: 230(115)V / 50-60Hz
Wellennennumdrehung: 1.500-1.800min
ZickZack-Schaltung mit Nullleiter
2-phasige Verwendung
Anschlüsse: U, N, W
Nennspannung: 230(115)V / 50-60Hz
Wellennennumdrehung: 1.500-1.800min
10
U
Schaltbild:
-1
W
U
Schaltbild:
-1
W
Schaltbild:
-1
W
Schaltbild:
-1
W
Schaltbild:
-1
U
N
Schaltbild:
N
-1
W
Klemmfeld:
N
V
Klemmfeld:
N
V
Klemmfeld:
U
V
U
Klemmfeld:
V
Klemmfeld:
W
Klemmfeld:
U
U
V W
N
U
V W
N
U
V W
N
U
V W
N
U
V W
N
U
V W
N
DE
