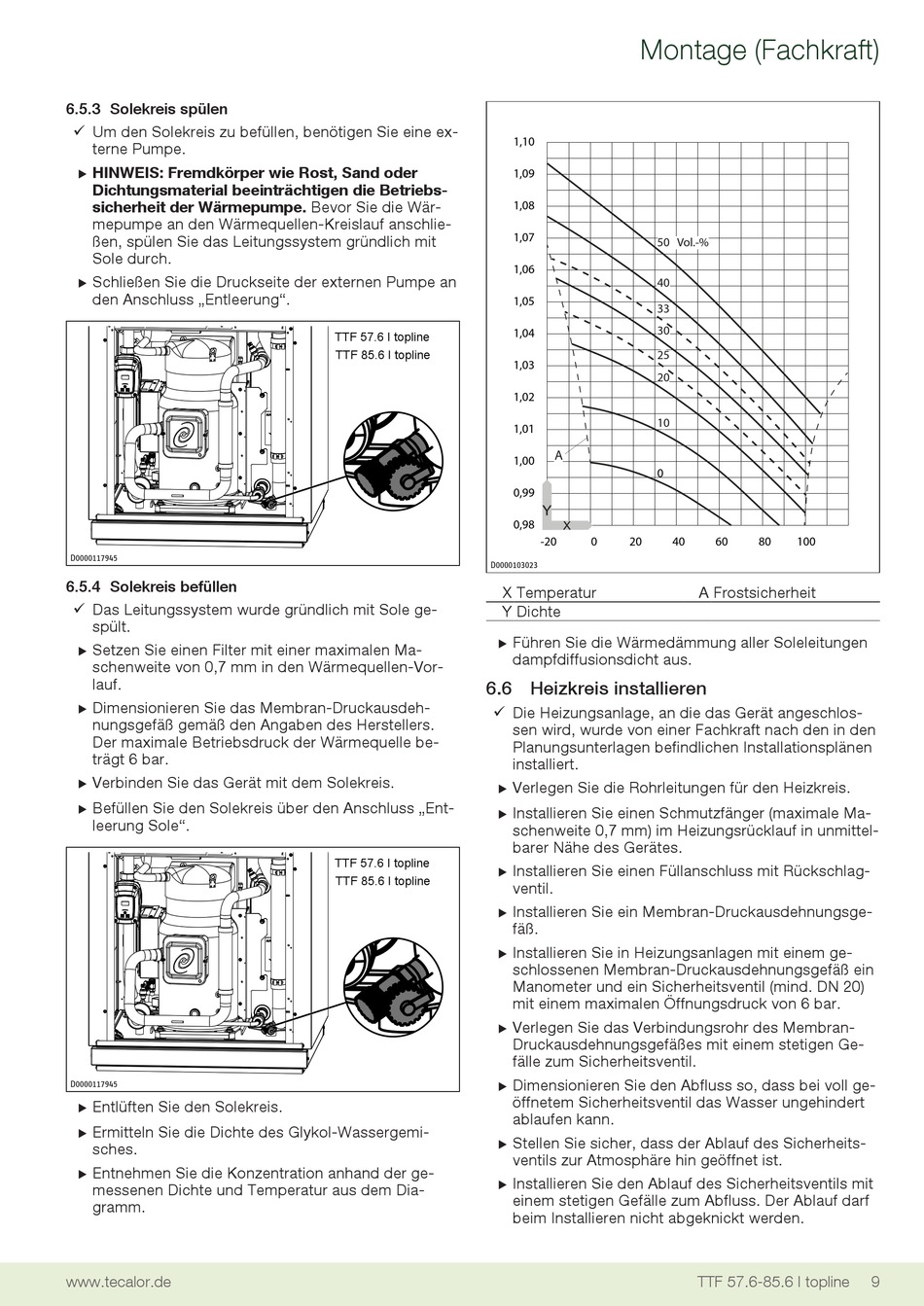

6.5.3 Solekreis spülen
ü Um den Solekreis zu befüllen, benötigen Sie eine ex-
terne Pumpe.
HINWEIS: Fremdkörper wie Rost, Sand oder
u
Dichtungsmaterial beeinträchtigen die Betriebs-
sicherheit der Wärmepumpe. Bevor Sie die Wär-
mepumpe an den Wärmequellen-Kreislauf anschlie-
ßen, spülen Sie das Leitungssystem gründlich mit
Sole durch.
Schließen Sie die Druckseite der externen Pumpe an
u
den Anschluss „Entleerung".
D0000117945
6.5.4 Solekreis befüllen
ü Das Leitungssystem wurde gründlich mit Sole ge-
spült.
Setzen Sie einen Filter mit einer maximalen Ma-
u
schenweite von 0,7 mm in den Wärmequellen-Vor-
lauf.
Dimensionieren Sie das Membran-Druckausdeh-
u
nungsgefäß gemäß den Angaben des Herstellers.
Der maximale Betriebsdruck der Wärmequelle be-
trägt 6 bar.
Verbinden Sie das Gerät mit dem Solekreis.
u
Befüllen Sie den Solekreis über den Anschluss „Ent-
u
leerung Sole".
D0000117945
Entlüften Sie den Solekreis.
u
Ermitteln Sie die Dichte des Glykol-Wassergemi-
u
sches.
Entnehmen Sie die Konzentration anhand der ge-
u
messenen Dichte und Temperatur aus dem Dia-
gramm.
www.tecalor.de
TTF 57.6 I topline
TTF 85.6 I topline
D0000103023
X Temperatur
Y Dichte
u
6.6 Heizkreis installieren
ü Die Heizungsanlage, an die das Gerät angeschlos-
u
u
TTF 57.6 I topline
u
TTF 85.6 I topline
u
u
u
u
u
u
Montage (Fachkraft)
1,10
1,09
1,08
1,07
50 Vol.-%
1,06
40
1,05
33
30
1,04
25
1,03
20
1,02
10
1,01
A
1,00
0
0,99
0,98
-20
0
20
40
Führen Sie die Wärmedämmung aller Soleleitungen
dampfdiffusionsdicht aus.
sen wird, wurde von einer Fachkraft nach den in den
Planungsunterlagen befindlichen Installationsplänen
installiert.
Verlegen Sie die Rohrleitungen für den Heizkreis.
Installieren Sie einen Schmutzfänger (maximale Ma-
schenweite 0,7 mm) im Heizungsrücklauf in unmittel-
barer Nähe des Gerätes.
Installieren Sie einen Füllanschluss mit Rückschlag-
ventil.
Installieren Sie ein Membran-Druckausdehnungsge-
fäß.
Installieren Sie in Heizungsanlagen mit einem ge-
schlossenen Membran-Druckausdehnungsgefäß ein
Manometer und ein Sicherheitsventil (mind. DN 20)
mit einem maximalen Öffnungsdruck von 6 bar.
Verlegen Sie das Verbindungsrohr des Membran-
Druckausdehnungsgefäßes mit einem stetigen Ge-
fälle zum Sicherheitsventil.
Dimensionieren Sie den Abfluss so, dass bei voll ge-
öffnetem Sicherheitsventil das Wasser ungehindert
ablaufen kann.
Stellen Sie sicher, dass der Ablauf des Sicherheits-
ventils zur Atmosphäre hin geöffnet ist.
Installieren Sie den Ablauf des Sicherheitsventils mit
einem stetigen Gefälle zum Abfluss. Der Ablauf darf
beim Installieren nicht abgeknickt werden.
60
80
100
A Frostsicherheit
TTF 57.6-85.6 I topline
