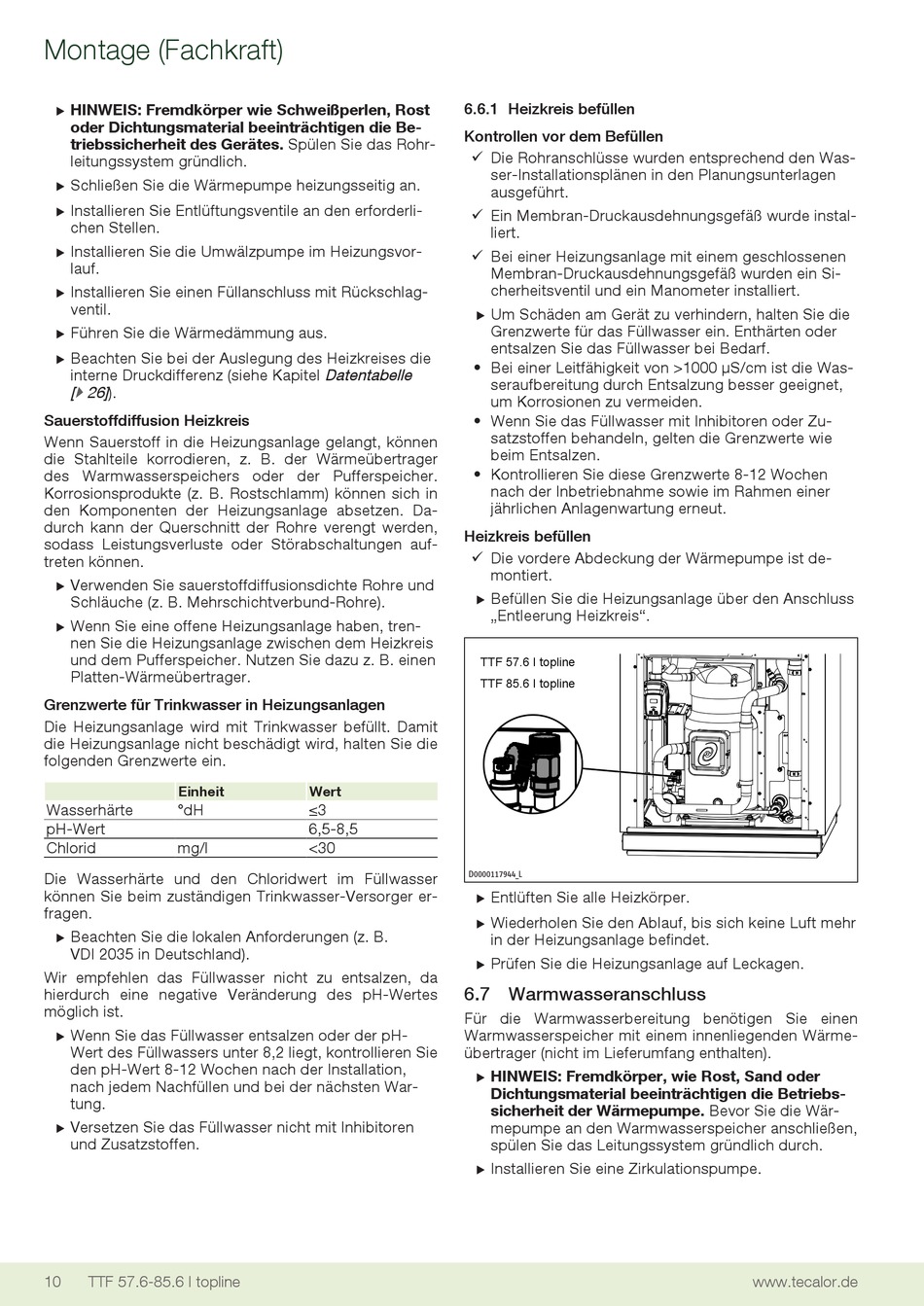

Montage (Fachkraft)
HINWEIS: Fremdkörper wie Schweißperlen, Rost
u
oder Dichtungsmaterial beeinträchtigen die Be-
triebssicherheit des Gerätes. Spülen Sie das Rohr-
leitungssystem gründlich.
Schließen Sie die Wärmepumpe heizungsseitig an.
u
Installieren Sie Entlüftungsventile an den erforderli-
u
chen Stellen.
Installieren Sie die Umwälzpumpe im Heizungsvor-
u
lauf.
Installieren Sie einen Füllanschluss mit Rückschlag-
u
ventil.
Führen Sie die Wärmedämmung aus.
u
Beachten Sie bei der Auslegung des Heizkreises die
u
interne Druckdifferenz (siehe Kapitel Datentabelle
[} 26] ).
Sauerstoffdiffusion Heizkreis
Wenn Sauerstoff in die Heizungsanlage gelangt, können
die Stahlteile korrodieren, z. B. der Wärmeübertrager
des Warmwasserspeichers oder der Pufferspeicher.
Korrosionsprodukte (z. B. Rostschlamm) können sich in
den Komponenten der Heizungsanlage absetzen. Da-
durch kann der Querschnitt der Rohre verengt werden,
sodass Leistungsverluste oder Störabschaltungen auf-
treten können.
Verwenden Sie sauerstoffdiffusionsdichte Rohre und
u
Schläuche (z. B. Mehrschichtverbund-Rohre).
Wenn Sie eine offene Heizungsanlage haben, tren-
u
nen Sie die Heizungsanlage zwischen dem Heizkreis
und dem Pufferspeicher. Nutzen Sie dazu z. B. einen
Platten-Wärmeübertrager.
Grenzwerte für Trinkwasser in Heizungsanlagen
Die Heizungsanlage wird mit Trinkwasser befüllt. Damit
die Heizungsanlage nicht beschädigt wird, halten Sie die
folgenden Grenzwerte ein.
Einheit
Wasserhärte
°dH
pH-Wert
Chlorid
mg/l
Die Wasserhärte und den Chloridwert im Füllwasser
können Sie beim zuständigen Trinkwasser-Versorger er-
fragen.
Beachten Sie die lokalen Anforderungen (z. B.
u
VDI 2035 in Deutschland).
Wir empfehlen das Füllwasser nicht zu entsalzen, da
hierdurch eine negative Veränderung des pH-Wertes
möglich ist.
Wenn Sie das Füllwasser entsalzen oder der pH-
u
Wert des Füllwassers unter 8,2 liegt, kontrollieren Sie
den pH-Wert 8-12 Wochen nach der Installation,
nach jedem Nachfüllen und bei der nächsten War-
tung.
Versetzen Sie das Füllwasser nicht mit Inhibitoren
u
und Zusatzstoffen.
10
TTF 57.6-85.6 I topline
6.6.1 Heizkreis befüllen
Kontrollen vor dem Befüllen
ü Die Rohranschlüsse wurden entsprechend den Was-
ü Ein Membran-Druckausdehnungsgefäß wurde instal-
ü Bei einer Heizungsanlage mit einem geschlossenen
u
• Bei einer Leitfähigkeit von >1000 μS/cm ist die Was-
• Wenn Sie das Füllwasser mit Inhibitoren oder Zu-
• Kontrollieren Sie diese Grenzwerte 8-12 Wochen
Heizkreis befüllen
ü Die vordere Abdeckung der Wärmepumpe ist de-
u
TTF 57.6 I topline
TTF 85.6 I topline
Wert
≤3
6,5-8,5
<30
D0000117944_L
u
u
u
6.7 Warmwasseranschluss
Für die Warmwasserbereitung benötigen Sie einen
Warmwasserspeicher mit einem innenliegenden Wärme-
übertrager (nicht im Lieferumfang enthalten).
u
u
ser-Installationsplänen in den Planungsunterlagen
ausgeführt.
liert.
Membran-Druckausdehnungsgefäß wurden ein Si-
cherheitsventil und ein Manometer installiert.
Um Schäden am Gerät zu verhindern, halten Sie die
Grenzwerte für das Füllwasser ein. Enthärten oder
entsalzen Sie das Füllwasser bei Bedarf.
seraufbereitung durch Entsalzung besser geeignet,
um Korrosionen zu vermeiden.
satzstoffen behandeln, gelten die Grenzwerte wie
beim Entsalzen.
nach der Inbetriebnahme sowie im Rahmen einer
jährlichen Anlagenwartung erneut.
montiert.
Befüllen Sie die Heizungsanlage über den Anschluss
„Entleerung Heizkreis".
Entlüften Sie alle Heizkörper.
Wiederholen Sie den Ablauf, bis sich keine Luft mehr
in der Heizungsanlage befindet.
Prüfen Sie die Heizungsanlage auf Leckagen.
HINWEIS: Fremdkörper, wie Rost, Sand oder
Dichtungsmaterial beeinträchtigen die Betriebs-
sicherheit der Wärmepumpe. Bevor Sie die Wär-
mepumpe an den Warmwasserspeicher anschließen,
spülen Sie das Leitungssystem gründlich durch.
Installieren Sie eine Zirkulationspumpe.
