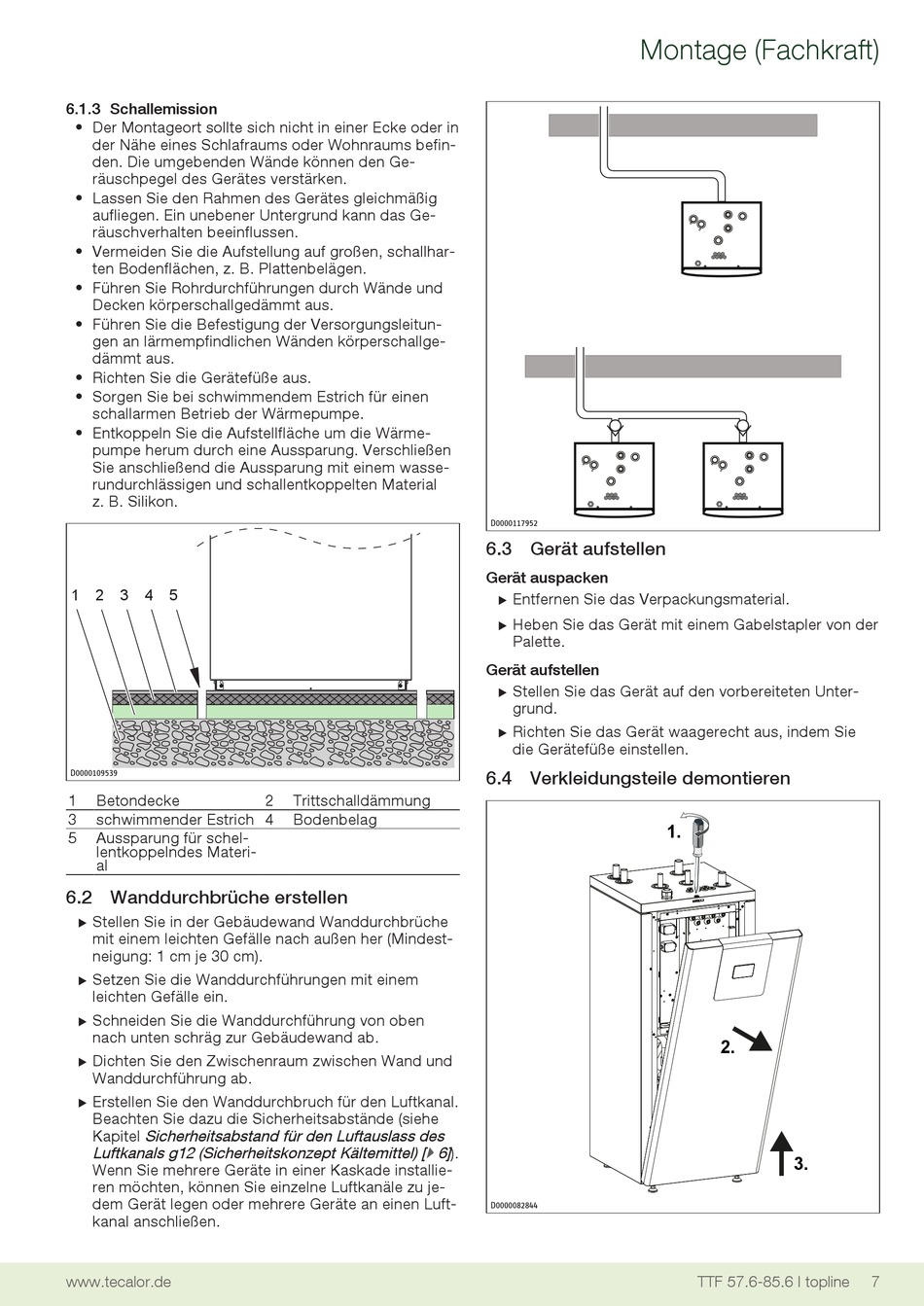

6.1.3 Schallemission
• Der Montageort sollte sich nicht in einer Ecke oder in
der Nähe eines Schlafraums oder Wohnraums befin-
den. Die umgebenden Wände können den Ge-
räuschpegel des Gerätes verstärken.
• Lassen Sie den Rahmen des Gerätes gleichmäßig
aufliegen. Ein unebener Untergrund kann das Ge-
räuschverhalten beeinflussen.
• Vermeiden Sie die Aufstellung auf großen, schallhar-
ten Bodenflächen, z. B. Plattenbelägen.
• Führen Sie Rohrdurchführungen durch Wände und
Decken körperschallgedämmt aus.
• Führen Sie die Befestigung der Versorgungsleitun-
gen an lärmempfindlichen Wänden körperschallge-
dämmt aus.
• Richten Sie die Gerätefüße aus.
• Sorgen Sie bei schwimmendem Estrich für einen
schallarmen Betrieb der Wärmepumpe.
• Entkoppeln Sie die Aufstellfläche um die Wärme-
pumpe herum durch eine Aussparung. Verschließen
Sie anschließend die Aussparung mit einem wasse-
rundurchlässigen und schallentkoppelten Material
z. B. Silikon.
1
2
3
4
5
D0000109539
1
Betondecke
3
schwimmender Estrich 4
5
Aussparung für schel-
lentkoppelndes Materi-
al
6.2 Wanddurchbrüche erstellen
Stellen Sie in der Gebäudewand Wanddurchbrüche
u
mit einem leichten Gefälle nach außen her (Mindest-
neigung: 1 cm je 30 cm).
Setzen Sie die Wanddurchführungen mit einem
u
leichten Gefälle ein.
Schneiden Sie die Wanddurchführung von oben
u
nach unten schräg zur Gebäudewand ab.
Dichten Sie den Zwischenraum zwischen Wand und
u
Wanddurchführung ab.
Erstellen Sie den Wanddurchbruch für den Luftkanal.
u
Beachten Sie dazu die Sicherheitsabstände (siehe
Kapitel Sicherheitsabstand für den Luftauslass des
Luftkanals g12 (Sicherheitskonzept Kältemittel) [} 6] ).
Wenn Sie mehrere Geräte in einer Kaskade installie-
ren möchten, können Sie einzelne Luftkanäle zu je-
dem Gerät legen oder mehrere Geräte an einen Luft-
kanal anschließen.
www.tecalor.de
2
Trittschalldämmung
Bodenbelag
Montage (Fachkraft)
D0000117952
6.3 Gerät aufstellen
Gerät auspacken
Entfernen Sie das Verpackungsmaterial.
u
Heben Sie das Gerät mit einem Gabelstapler von der
u
Palette.
Gerät aufstellen
Stellen Sie das Gerät auf den vorbereiteten Unter-
u
grund.
Richten Sie das Gerät waagerecht aus, indem Sie
u
die Gerätefüße einstellen.
6.4 Verkleidungsteile demontieren
D0000082844
1.
2.
3.
TTF 57.6-85.6 I topline
7
