Montage (Fachkraft)

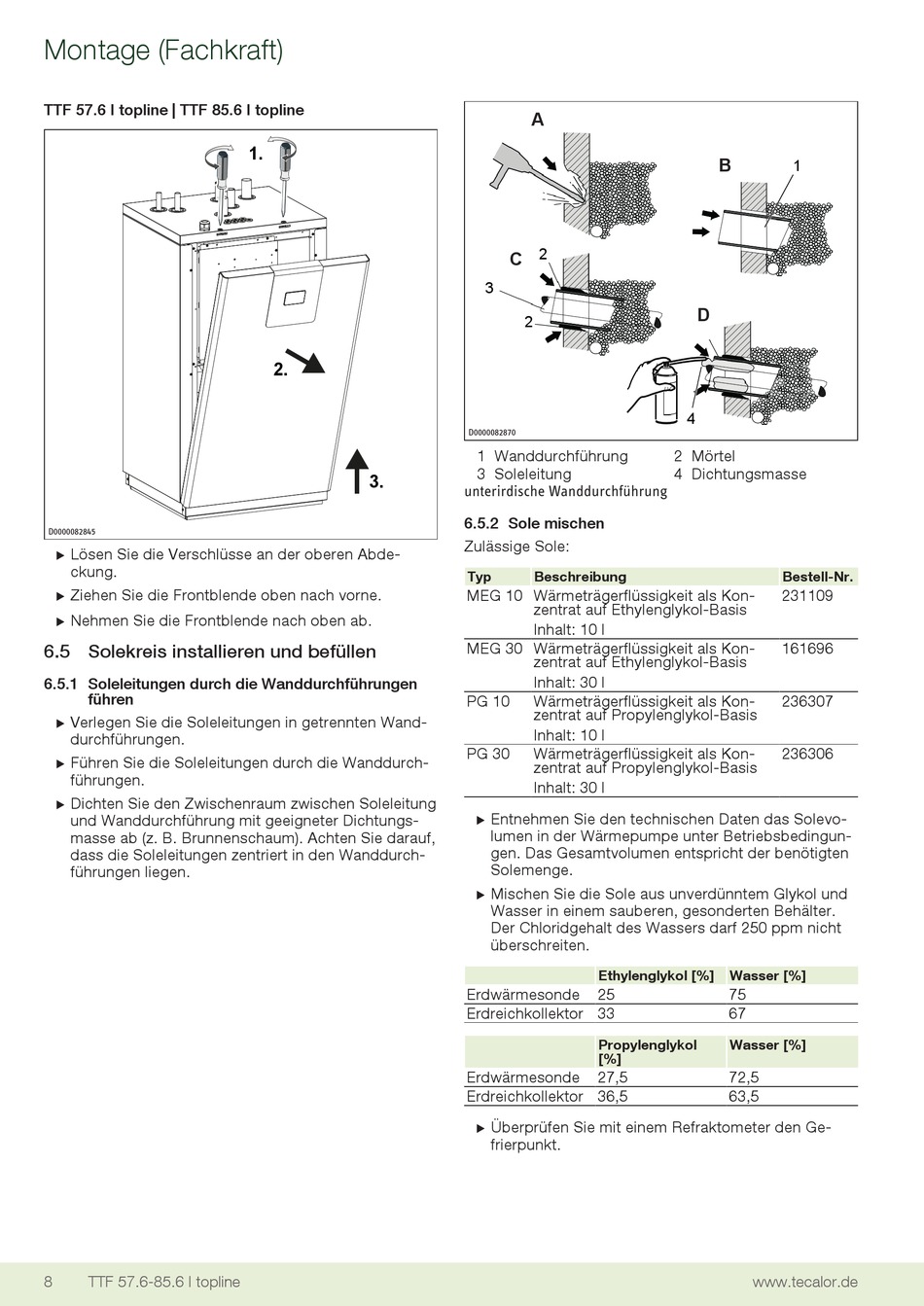

TTF 57.6 I topline | TTF 85.6 I topline
D0000082845
Lösen Sie die Verschlüsse an der oberen Abde-
u
ckung.
Ziehen Sie die Frontblende oben nach vorne.
u
Nehmen Sie die Frontblende nach oben ab.
u
6.5 Solekreis installieren und befüllen
6.5.1 Soleleitungen durch die Wanddurchführungen
führen
Verlegen Sie die Soleleitungen in getrennten Wand-
u
durchführungen.
Führen Sie die Soleleitungen durch die Wanddurch-
u
führungen.
Dichten Sie den Zwischenraum zwischen Soleleitung
u
und Wanddurchführung mit geeigneter Dichtungs-
masse ab (z. B. Brunnenschaum). Achten Sie darauf,
dass die Soleleitungen zentriert in den Wanddurch-
führungen liegen.
8
TTF 57.6-85.6 I topline
1.
2.
3.
A
C
2
3
2
D0000082870
1 Wanddurchführung
3 Soleleitung
unterirdische Wanddurchführung
6.5.2 Sole mischen
Zulässige Sole:
Typ
Beschreibung
MEG 10 Wärmeträgerflüssigkeit als Kon-
zentrat auf Ethylenglykol-Basis
Inhalt: 10 l
MEG 30 Wärmeträgerflüssigkeit als Kon-
zentrat auf Ethylenglykol-Basis
Inhalt: 30 l
PG 10
Wärmeträgerflüssigkeit als Kon-
zentrat auf Propylenglykol-Basis
Inhalt: 10 l
PG 30
Wärmeträgerflüssigkeit als Kon-
zentrat auf Propylenglykol-Basis
Inhalt: 30 l
Entnehmen Sie den technischen Daten das Solevo-
u
lumen in der Wärmepumpe unter Betriebsbedingun-
gen. Das Gesamtvolumen entspricht der benötigten
Solemenge.
Mischen Sie die Sole aus unverdünntem Glykol und
u
Wasser in einem sauberen, gesonderten Behälter.
Der Chloridgehalt des Wassers darf 250 ppm nicht
überschreiten.
Ethylenglykol [%]
Erdwärmesonde
25
Erdreichkollektor 33
Propylenglykol
[%]
Erdwärmesonde
27,5
Erdreichkollektor 36,5
Überprüfen Sie mit einem Refraktometer den Ge-
u
frierpunkt.
B
1
D
4
2 Mörtel
4 Dichtungsmasse
Bestell-Nr.
231109
161696
236307
236306
Wasser [%]
75
67
Wasser [%]
72,5
63,5
