4.5.3 Navigations- Display
Die für die Navigation zu einem bestimmten Punkt notwendigen Informationen sind hier, wie auch im Segelflug-
Navigations-Display abgebildet. Anstelle der Segelflugspezifischen Informationen wird in der letzten Zeile des
Displays eine Skala eingeblendet, auf der eine Abweichung vom vorgewählten Sollkurs angezeigt wird. Dieser
kann, wenn das NAVIGATIONS- Display aktiv ist, mit der „ +" oder „ -" Taste verändert werden. Die Funktion ist
mit der eines OBS und CDI auf einem VOR- Gerät vergleichbar.
Alle berechneten und im Display dargestellten Werte beziehen sich auf den in der ersten Zeile eingeblendeten Na-
men eines Flugplatzes oder Wegpunktes.
• DTK
wird mit „ +" oder „ -" Taste eingegeben. Er entspricht einem vorgewählten VOR- Kurs.
(Mißweisender Kurs zum Wegpunkt), Nicht einstellbar im TSK-Modus!!!
• CDI
zeigt die Ablage zum gewählten Kurs (DTK)
• XTE
(Cross Track Error) zeigt die Abweichung vom vorgewählten Kurs in Entfernungseinheiten.
Name des anzu-
fliegenden Punk-
tes
Sollkurs zum
Wegpunkt
Kurs über Grund
Gewünschter Kurs
(DTK), einzustellen
mit ZOOM-
Drehknopf (nicht bei
TSK-Mode)
Kursablageanzeige
(CDI)

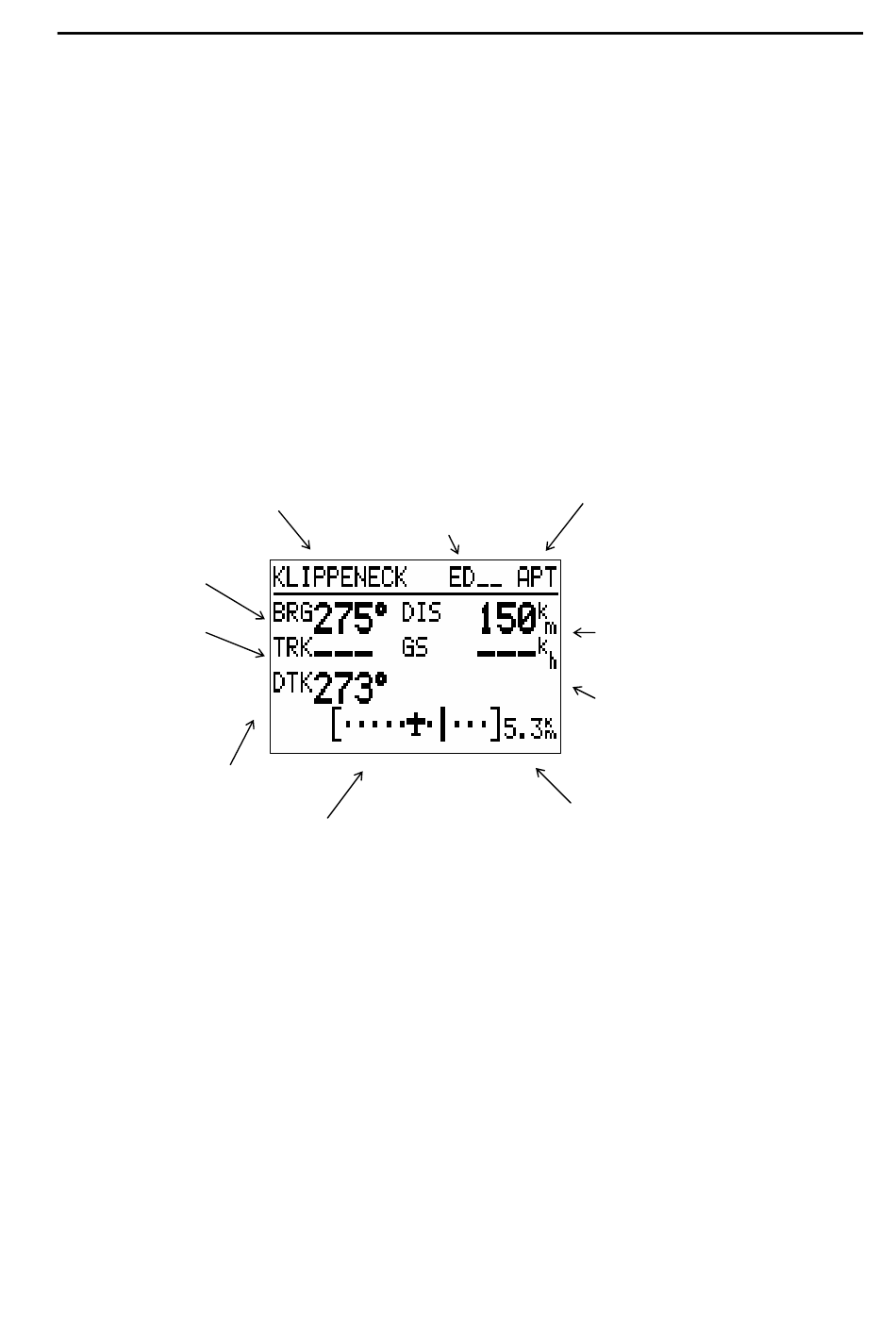

Abbildung 4: Navigations-Display
Dieses Display kann, wenn es nicht benötigt wird, im SETUP (nach Password) - Programm (PAGE3) ausgeschaltet
werden.
Wird im Navigations-Display die AB-Taste gedrückt, erscheint das zugehörige Ankunfts-Display:
ICAO-Kennung
Art des anzufliegenden Punktes:
APT: Flugplatz
TP: Turnpoint
TSK: Aufgabe
Distanz zum oben ange-
zeigten Wegpunkt
Geschwindigkeit
über Grund
Kürzeste Distanz zum Soll-
kurs (XTE, cross-track-error)
Seite 14
