4.2 Graphic-Display
Das Graphic-Display unterstützt die Navigation in graphischer und alphanumerischer Form, in den Modi APT, TP,
und TSK.
Dieses Display steht in den genannten Modi an zweiter Stelle nach dem Segelflug. Navigations- Display, und wird
durch Betätigen des AB- Taste abgerufen.
Die wichtigsten Daten, wie BRG(B), TRK(T), GS(G) und Distanz werden auf der rechten Seite des Displays darge-
stellt. Der Name des ausgewählten Wegpunktes erscheint in abgekürzter Form.
Im graphischen Teil des Bildschims erscheint die aktuelle Position des Flugzeugs in Relation zum gewählten Kurs,
bzw. zum gewählten Wegpunkt.
Die verschiedenen Luftraumstrukturen können zusammen, oder entsprechend nach ihrer Art getrennt, ein oder aus-
geblendet werden (siehe SETUP).
Für das Flugzeugsymbol stehen im SETUP- Programm zwei verschieden große Symbole zur Auswahl.
Luftraumstruktur (Air-
space), wenn im
SETUP aktiviert
Zielpunkt

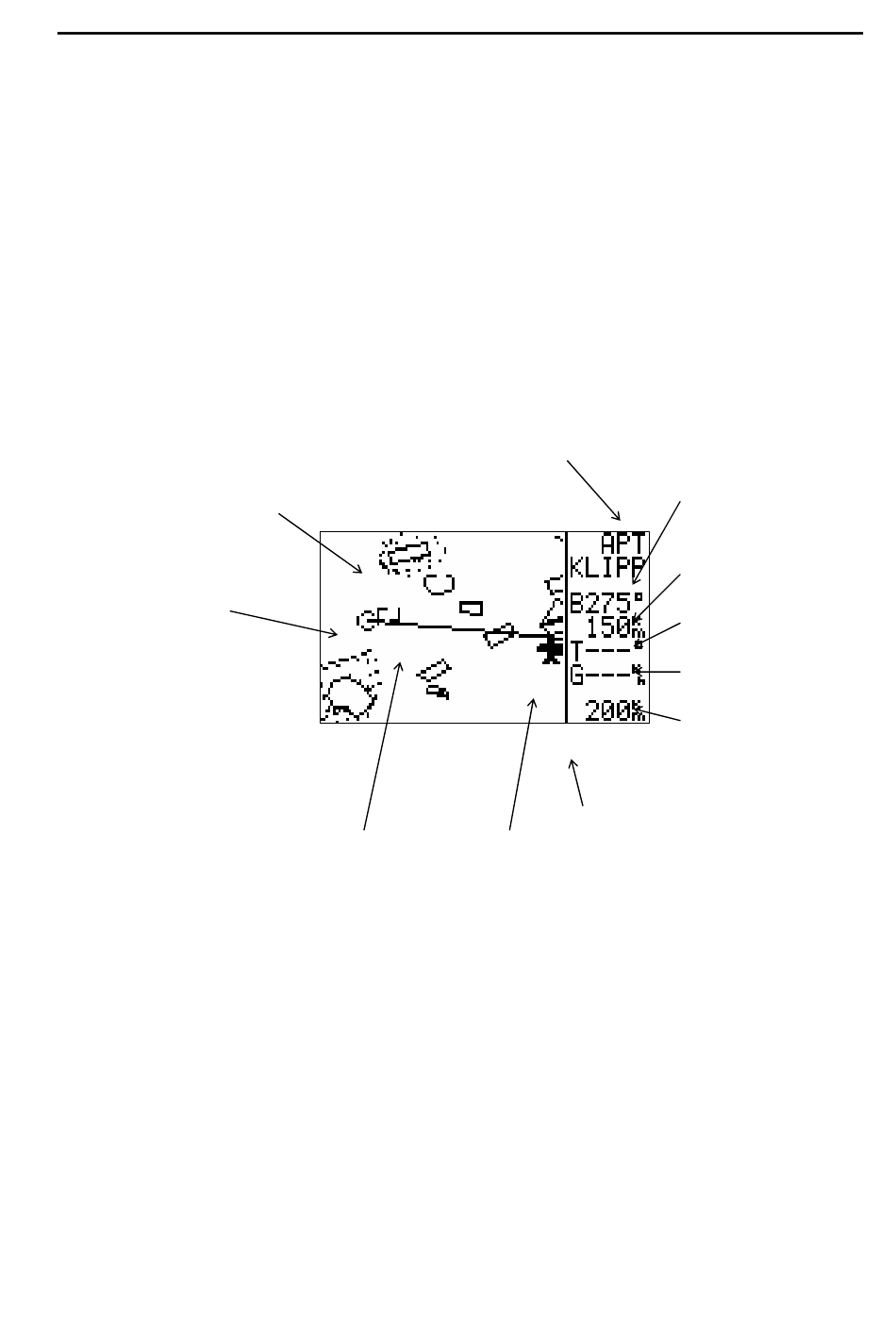

Abbildung 3: Graphic-Display
Werden nicht genügend Sateliten zur Positionsbestimmung empfangen, erscheint in der untersten Zeile des
Graphic- Displays die Warnung GPS BAD.
Mit dem ZOOM Funktion („ +" oder „- " Taste ) kann der Bereich der Darstellung um den Zielpunkt von 200
km über 100, 50, 20, 10, 5 und 2 km verändert werden. Der ausgewählte Bereich wird in der letzten Zeile der Da-
tenspalte angezeigt. Im TASK- Modus wird hier Z, für Zoom, und die Darstellungsbezeichnung TSK, LEG, FS
(Fotosektor), je nach Auswahl mit dem ZOOM- eingeblendet.
Wird im Graphic-Display der AB- Tastegedrueckt, erscheint das dazugehörige Navigations-Display:
Art des anzufliegenden Punktes:
APT: Flugplatz
TP: Turnpoint
TSK: Aufgabe
Sollkurslinie
Flugzeugsymbol
Abekürzter Na-
me des anzuflie-
genden Punktes
Sollkurs (BRG)
Distanz (DIS)
Kurs über Grund (TRK)
Geschwindigkeit
über Grund (GS)
Abbildungsmaßstab des Graphic
Ausschnittes (ZOOM-Faktor)
Seite 13
