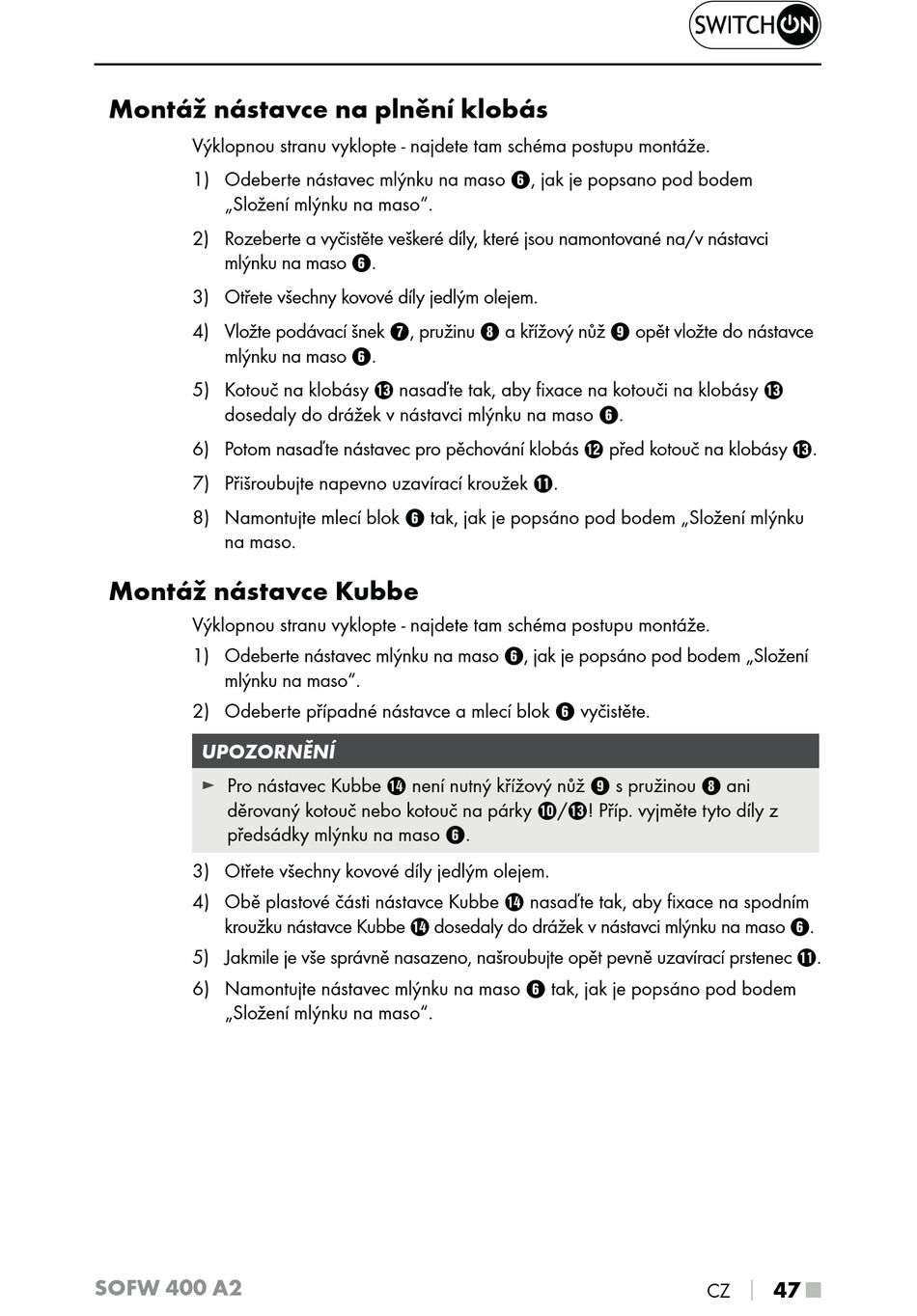

Switch ON SOFW 400 A2 Bedienungsanleitung Seite 50

Montáž nástavce na plnění klobás
Výklopnou stranu vyklopte - najdete tam schéma postupu montáže.
1) Odeberte nástavec mlýnku na maso 6, jak je popsano pod bodem
„Složení mlýnku na maso".
2) Rozeberte a vyčistěte veškeré díly, které jsou namontované na/v nástavci
mlýnku na maso 6.
3) Otřete všechny kovové díly jedlým olejem.
4) Vložte podávací šnek 7, pružinu 8 a křížový nůž 9 opět vložte do nástavce
mlýnku na maso 6.
5) Kotouč na klobásy e nasaďte tak, aby fixace na kotouči na klobásy e
dosedaly do drážek v nástavci mlýnku na maso 6.
6) Potom nasaďte nástavec pro pěchování klobás w před kotouč na klobásy e.
7) Přišroubujte napevno uzavírací kroužek q.
8) Namontujte mlecí blok 6 tak, jak je popsáno pod bodem „Složení mlýnku
na maso.
Montáž nástavce Kubbe
Výklopnou stranu vyklopte - najdete tam schéma postupu montáže.
1) Odeberte nástavec mlýnku na maso 6, jak je popsáno pod bodem „Složení
mlýnku na maso".
2) Odeberte případné nástavce a mlecí blok 6 vyčistěte.
UPOZORNĚNÍ
Pro nástavec Kubbe r není nutný křížový nůž 9 s pružinou 8 ani
►
děrovaný kotouč nebo kotouč na párky 0/e! Příp. vyjměte tyto díly z
předsádky mlýnku na maso 6.
3) Otřete všechny kovové díly jedlým olejem.
4) Obě plastové části nástavce Kubbe r nasaďte tak, aby fixace na spodním
kroužku nástavce Kubbe r dosedaly do drážek v nástavci mlýnku na maso 6.
5) Jakmile je vše správně nasazeno, našroubujte opět pevně uzavírací prstenec q.
6) Namontujte nástavec mlýnku na maso 6 tak, jak je popsáno pod bodem
„Složení mlýnku na maso".
SOFW 400 A2
│
CZ 47 ■
