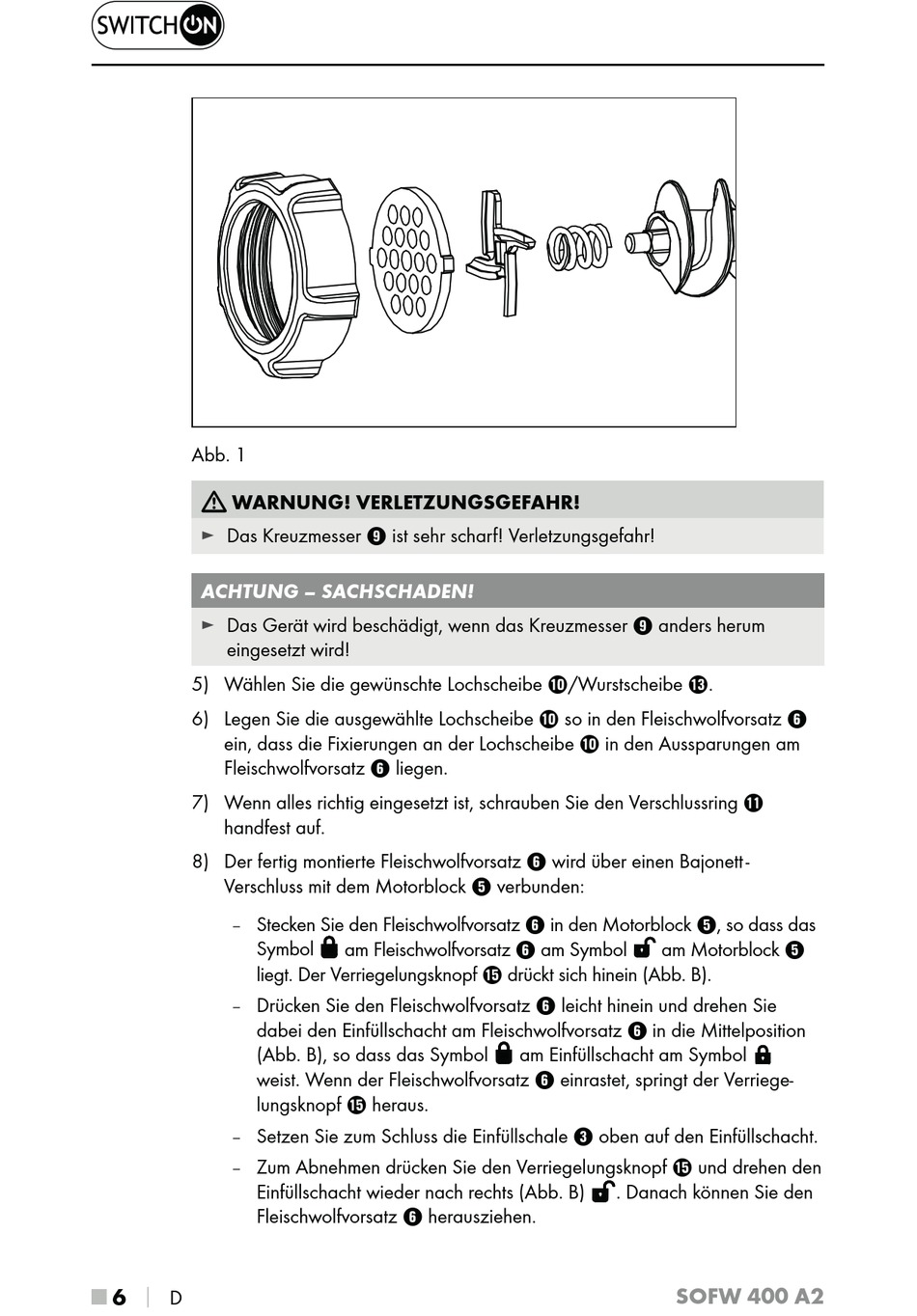

Abb. 1
WARNUNG! VERLETZUNGSGEFAHR!
Das Kreuzmesser 9 ist sehr scharf! Verletzungsgefahr!
►
ACHTUNG ‒ SACHSCHADEN!
Das Gerät wird beschädigt, wenn das Kreuzmesser 9 anders herum
►
eingesetzt wird!
5) Wählen Sie die gewünschte Lochscheibe 0/Wurstscheibe e.
6) Legen Sie die ausgewählte Lochscheibe 0 so in den Fleischwolfvorsatz 6
ein, dass die Fixierungen an der Lochscheibe 0 in den Aussparungen am
Fleischwolfvorsatz 6 liegen.
7) Wenn alles richtig eingesetzt ist, schrauben Sie den Verschlussring q
handfest auf.
8) Der fertig montierte Fleischwolfvorsatz 6 wird über einen Bajonett -
Verschluss mit dem Motorblock 5 verbunden:
Stecken Sie den Fleischwolfvorsatz 6 in den Motorblock 5, so dass das
–
Symbol
liegt. Der Verriegelungsknopf t drückt sich hinein (Abb. B).
Drücken Sie den Fleischwolfvorsatz 6 leicht hinein und drehen Sie
–
dabei den Einfüllschacht am Fleischwolfvorsatz 6 in die Mittelposition
(Abb. B), so dass das Symbol
weist. Wenn der Fleischwolfvorsatz 6 einrastet, springt der Verriege-
lungsknopf t heraus.
Setzen Sie zum Schluss die Einfüllschale 3 oben auf den Einfüllschacht.
–
Zum Abnehmen drücken Sie den Verriegelungsknopf t und drehen den
–
Einfüllschacht wieder nach rechts (Abb. B)
Fleischwolfvorsatz 6 herausziehen.
■
6
│
D
am Fleischwolfvorsatz 6 am Symbol
am Motorblock 5
am Einfüllschacht am Symbol
. Danach können Sie den
SOFW 400 A2
