750-8111
3 Eigenschaften
3.1 Ansicht
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Produkthandbuch | Version: 1.0.0
PFC00 G2 2ETH
IP-Adresse
8
ON
1
0: SW/DHCP
255: DHCP
13
ETHERNET
LED-Anzeigen – System/Feldbus
Steckplatz für Mini-WSB (optional)
Reset-Taster (hinter Bohrung)
LED-Anzeigen – Versorgung
Datenkontakte
®
CAGE CLAMP -Anschlüsse für Spannungsver-
sorgung
Steckplatz für Speicherkarte
Leistungskontakte für Versorgung nachfolgen-
der I/O-Module
Entriegelungslasche
Service-Schnittstelle (hinter Klappe)
Betriebsartenschalter
ETHERNET-Anschlüsse (RJ-45) – X1, X2
Verriegelungsscheibe
Adresswahlschalter
14 1 2
01 02
RST
SYS
A
RUN
B
I/O
24V 0V
MS
NS
USR
+
µSD
—
12 11 10
8 LED-Anzeigen System/Feldbus [} 10]
& Systemhandbuch I/O System 750/753
8 Reset-Taster [} 12]
8 LED-Anzeigen Versorgung [} 10]
& Systemhandbuch I/O System 750/753
8 Versorgung [} 8]
8 Speicherkarten-Steckplatz [} 10]
8 Leistungskontakte/Feldversorgung [} 9]
& Systemhandbuch I/O System 750/753
8 Service-Schnittstelle [} 9]
8 Betriebsartenschalter [} 12]
8 Netzwerkschnittstellen [} 8]
8 LED-Anzeigen Netzwerkanschlüsse [} 11]
& Systemhandbuch I/O System 750/753
8 Adresswahlschalter [} 12]
Eigenschaften
2
3
4
5
6
+
7
8
—
9

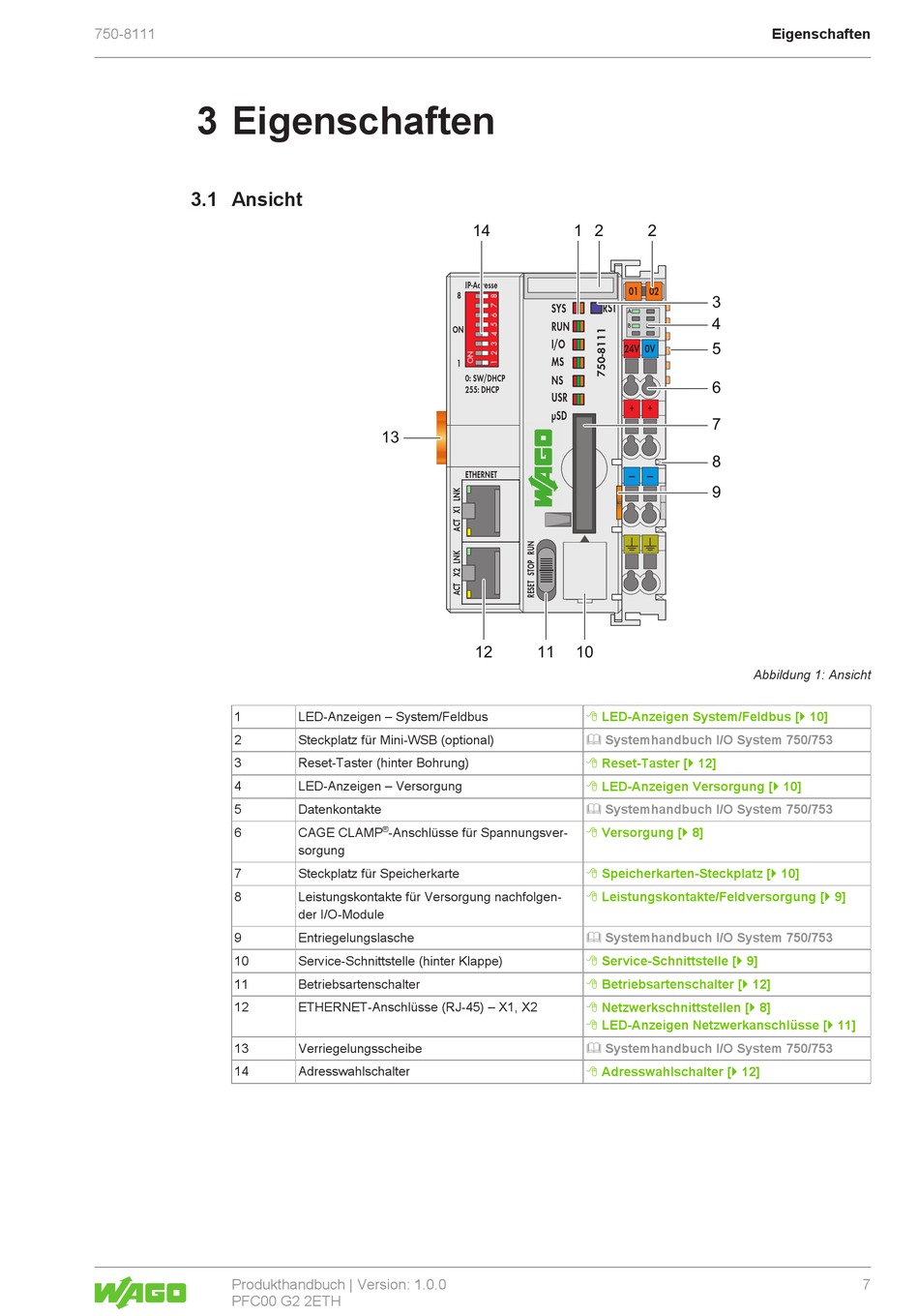

Abbildung 1: Ansicht
