750-8111
7 Service
7.1 Speicherkarte einfügen und entfernen
Speicherkarte einfügen
1. Öffnen Sie mit Hilfe eines Betätigungswerkzeuges oder eines Schraubendrehers die
transparente Abdeckklappe, indem Sie diese nach oben klappen. Die Ansatzstelle
für das Werkzeug ist mit einem Pfeil gekennzeichnet.
2. Nehmen Sie die Speicherkarte so, dass die Kontakte sichtbar auf der rechten Seite
sind und die schräge Kante oben ist, wie in der nachfolgenden Abbildung dargestellt.
3. Fügen Sie die Speicherkarte dann in dieser Position in den dafür vorgesehenen
Steckplatz ein.
4. Schieben Sie die Speicherkarte ganz ein. Wenn Sie sie loslassen, wird die Speicher-
karte durch Federkraft wieder etwas herausgeschoben und rastet dann ein (Push-
Push-Mechanismus).
5. Schließen Sie die Abdeckklappe, indem Sie diese wieder nach unten klappen, bis
sie einrastet.
6. Durch die Bohrung im Gehäuse neben der Klappe und in der Klappe haben Sie die
Möglichkeit, die geschlossene Klappe zu verplomben.
Speicherkarte entfernen
1. Entfernen Sie eine gegebenenfalls vorhandene Plombe.
2. Öffnen Sie mit Hilfe eines Betätigungswerkzeuges oder eines Schraubendrehers die
transparente Abdeckklappe, indem Sie diese nach oben klappen. Die Ansatzstelle
für das Werkzeug ist mit einem Pfeil gekennzeichnet.
3. Um die Speicherkarte zu entnehmen, müssen Sie diese zunächst etwas in den
Steckplatz hineindrücken (Push-Push-Mechanismus). Dabei wird die mechanische
Verriegelung gelöst.
4. Sobald Sie die Speicherkarte wieder loslassen, wird sie durch Federkraft etwas her-
ausgeschoben.
5. Entnehmen Sie die Speicherkarte.
6. Schließen Sie die Abdeckklappe, indem Sie diese wieder nach unten klappen, bis
sie einrastet.
Produkthandbuch | Version: 1.0.0
PFC00 G2 2ETH
Service

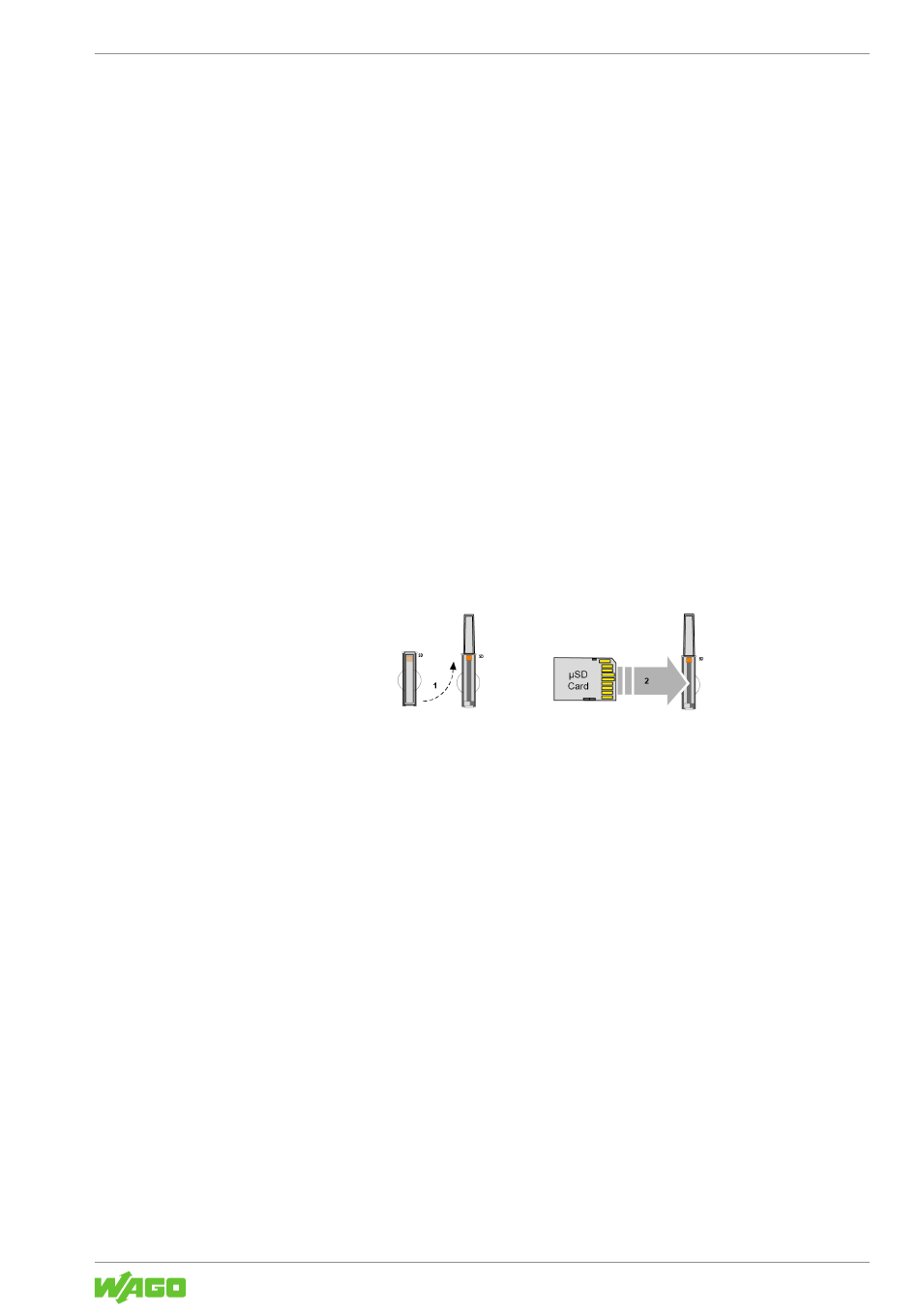

Abbildung 19: Speicherkarte einfügen
