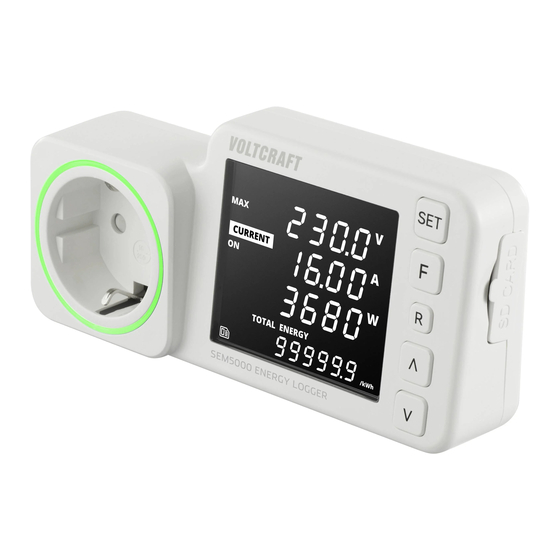

VOLTCRAFT SEM5000 DUAL Energy-Logger Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. VOLTCRAFT Anleitungen
  4. Datenlogger
  5. SEM5000 DUAL Energy-Logger
  6. Bedienungsanleitung

VOLTCRAFT SEM5000 DUAL Energy-Logger Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
SEM5000 DUAL
Energy-Logger
Best.-Nr. 2903397
Operating Instructions
SEM5000 DUAL
Energy-Logger
Item No. 2903397
Gebruiksaanwijzing
SEM5000 DUAL
Energy-Logger
Item No. 2903397
Seite 2 - 50
Page 51 - 98
Pagina 99 - 144

Werbung

loading

Verwandte Anleitungen für VOLTCRAFT SEM5000 DUAL Energy-Logger

Inhaltszusammenfassung für VOLTCRAFT SEM5000 DUAL Energy-Logger

  • Seite 1 Bedienungsanleitung Seite 2 - 50 SEM5000 DUAL Energy-Logger Best.-Nr. 2903397 Operating Instructions Page 51 - 98 SEM5000 DUAL Energy-Logger Item No. 2903397 Gebruiksaanwijzing Pagina 99 - 144 SEM5000 DUAL Energy-Logger Item No. 2903397...
  • Seite 2 1 Inhaltsverzeichnis Einführung ..............4 Herunterladen von Bedienungsanleitungen....5 Bestimmungsgemäße Verwendung ........ 5 Lieferumfang ..............6 Symbolerklärung ............. 7 Sicherheitshinweise ............8 7.1 Allgemein ..............8 7.2 Betriebsort ..............9 7.3 Bedienung und Betrieb ........... 10 Bedienelemente/Display ..........13 8.1 Gerät ..............13 8.2 Display-Symbole ..........
  • Seite 3 9.7 Festlegung der CO -Emissionen ......25 9.8 Alarm im Falle einer Überlastung......27 9.9 Löschmodus CLr ............ 29 9.10 LED-Ring und Hintergrundbeleuchtung ....31 9.11 Aktuell/Prognose ..........32 9.12 Umschalten der Displayanzeigen im aktuellen Modus ..........33 9.13 Vorhersage ............36 9.14 Automatische Messung ........
  • Seite 4 Kauf eines Voltcraft-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken. Voltcraft - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leis- tungsfähigkeit und permanente Innovation auszeichnen.
  • Seite 5 Herunterladen von Bedienungsanlei- tungen Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanlei- tung herunterzuladen (oder neue/aktuelle Versionen, wenn ver- fügbar). Folgen Sie den Anweisungen auf der Webseite. Bestimmungsgemäße Verwendung Das Produkt dient zum Messen und Anzeigen der Leistungsauf- nahme elektrisch betriebener Geräte.
  • Seite 6 verhindert haben gegenüber einem normalen Stromtarif). Die gespeicherten Daten lassen sich auch unabhängig von einer Netzsteckdose anzeigen, da in diesem Fall die Stromversorgung über einen integrierten Supercap-Kondensator übernommen wird. Das Produkt ist nicht amtlich geeicht und darf deshalb nicht für Abrechnungszwecke verwendet werden.
  • Seite 7 Symbolerklärung Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text: Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch Stromschlag führen kann. Das Symbol warnt vor Gefahren, die zu Verletzun- gen führen können. Das Produkt ist nur zum Einsatz und der Verwend- ung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.
  • Seite 8 Sicherheitshinweise Lesen Sie sich vor der Inbetriebnahme des Produkts die gesamte Bedienungsanleitung aufmerksam durch, sie enthält wichtige Informa- tionen und Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Be- dienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haf- tung! Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeachten...
  • Seite 9 Die Netzsteckdose, an der das Produkt angeschlossen wird, muss leicht zugänglich sein. Das Produkt ist mit einem erhöhten Berührungsschutz aus- gestattet. Nur wenn beide Kontakte eines Netzsteckers in beide Öffnungen gleichzeitig eingeführt werden, gibt die inte- grierte Mechanik die Öffnung der Steckerbuchse frei. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten.
  • Seite 10 Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhän- de. Platzieren Sie das Produkt so, dass es von Kindern nicht erreicht werden kann. Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht oder starken Vibrationen ausgesetzt werden. Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet.
  • Seite 11 Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima. Dieses Produkt sollte in einer Umgebung mit den folgenden Bedingungen verwendet werden: – Höhenlage bis zu 2000 m. Fassen Sie das Produkt bzw. den Netzstecker, den Sie in die Frontsteckdose des Produkts einstecken wollen, niemals mit feuchten oder nassen Händen an.
  • Seite 12 Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: – das Produkt sichtbare Beschädigungen aufweist – das Produkt nicht oder nicht richtig arbeitet (austreten- der Qualm bzw. Brandgeruch, hörbare Knistergeräu- sche, Verfärbungen am Produkt oder angrenzenden Flächen) –...
  • Seite 13 Bedienelemente/Display 8.1 Gerät 1. Display 2. Taste 3. Taste 4. Taste 5. Taste 6. Taste 7. Schutzkontakt-Steckdose zum Anschluss des zu messenden Verbrauchers 8. LED Ring 9. Schutzkontakt-Stecker (auf der Rückseite) 10. SD Kartenschacht...
  • Seite 14 8.2 Display-Symbole Zeigt an, dass Strom von einer angeschlossenen Stromquelle eingespeist wird Zeigt an, dass Strom verbraucht wird Einstellung Aktuelle Daten für Zustand ON/OFF/STANDBY (aktuell erkannter Zustand des angeschlossenen Verbrauchers) Vorhersage-Modus (Dauer der Vorhersage = Anzeige DAY/WEEK/MONTH/YEAR) TARIFF Stromtarif Maximalwert-Anzeige OVERLOAD Überlastung Leistungsfaktor...
  • Seite 15 Spannung in Volt Leistung in Watt Strom in Ampere TIME Betriebsdauer COST Kostenanzeige PERIOD Automatischer Messvorgang Zweite Tageshälfte bei 12h-Uhrzeit-Modus ENERGY Energie (Anzeige in kWh = Kilowattstunde) -Emission (Anzeige in kg/kWh) Grenzwert LOW STANDBY POWER LEVEL Nachtmodus SD-Karte SD-Karte voll Inbetriebnahme Im Energiekostenmessgerät ist ein Super-Cap-Kondensator eingebaut, der dazu dient, dass das Messgerät bedient/program-...
  • Seite 16 ausreichend Licht im Wohn- oder Arbeitszimmer programmieren. Die Displaybeleuchtung funktioniert aus Stromspargründen nur dann, wenn das Energiekostenmessgerät in der Netzsteckdose steckt. Wird das Energiekostenmessgerät betrieben, ohne dass es in einer Netzsteckdose steckt und der Super-Cap-Kondensator wird leer, geht die Uhrzeit verloren. Diese müssen Sie dann erneut einstellen.
  • Seite 17 9.1 Geräte anschließen Sie können einen Verbraucher (z. B. eine Heizung) oder eine geeignete Energiequelle zur Rückspeisung von Strom (z. B. eine Solaranlage) anschließen. Trennen Sie einen evtl. angeschlossenen Verbraucher von dem Energiekostenmessgerät. Stecken Sie das Energiekostenmessgerät in eine haushalts- übliche Schutzkontakt-Wandsteckdose (230 V/AC, 50 Hz).
  • Seite 18 9.2 Starten, Verwenden, Beenden des Setup-Modus Der Setup-Modus wird durch jeweils 3 Sekunden langes Drü- cken der Taste gestartet und durch kurzes Drücken der Taste beendet. Die Einstellungen werden beim Schlie- ßen übernommen. Das ist wichtig: Der Setup-Modus kann nur aufgerufen werden, wenn sich der Energie-Logger im CURRENT-Modus befindet.
  • Seite 19 Ändern Sie den blinkenden Wert mit der Taste . Durch kurzes Drücken der -Taste wird je nach Einstellfunktion zum nächsten Eingabepunkt gewechselt oder die Eingabe beendet. 9.3 Starten, Schließen des Nachtmodus Wie bereits in Kapitel 9.1 beschrie- ben, halten Sie die Taste für 3 Sekunden gedrückt, bis im obe-...
  • Seite 20 OFF flash, drücken Sie die Taste , die Leerlaufzeit kann nicht auf der OFF-Schnittstelle einge- stellt werden. ON blinken, drücken Sie die Taste , die erste Position der Uhrzeit blinkt. Ändern Sie den Zahlenwert der blinkenden Eingabeposition mit der Taste oder der Taste Bestätigen Sie kurz mit der Taste , dann wird die nächste Eingabeposition gewählt Nach dem Bestätigen der letzten Eingabeposition hört die...
  • Seite 21 9.4 Einstellung der Uhrzeit Wenn Sie den Nachtmodus vor der Einstellung der Uhrzeit ein- gestellt haben, können Sie direkt mit dem nächsten Schritt fort- fahren. Andernfalls muss der Setup-Modus gestartet werden (siehe Kapi- tel 9.1), drücken Sie die Taste , um zur Einstellung der Uhrzeit zu gelangen, siehe nächster Schritt.
  • Seite 22 Stellen Sie den Tag durch Drücken der Taste oder der Taste ein. Drücken Sie kurz die -Taste; der Monat blinkt auf dem Display. Stellen Sie den Monat durch Drücken der Taste oder der Taste ein. Drücken Sie kurz die -Taste; die Jahreszahl blinkt auf dem Display.
  • Seite 23 9.5 Festlegung der Stromtarife 1 und 2 Für die Kostenberechnung können zwei verschiedene Stromta- rife eingestellt werden (z. B. für Tag-/Nachtstrom). Wenn Sie nur einen Stromtarif haben, stellen Sie den gleichen Preis für beide Tarife ein und lassen Sie die Startzeit auf 00:00:00. Wenn Sie vor der Einstellung des Stromtarifs das 12h/24h- Format und die Uhrzeit eingestellt haben (siehe Kapitel 9.4), können Sie direkt mit dem nächsten Schritt fortfahren.
  • Seite 24 9.6 Einstellung des Standby- und des unteren Standby-Grenzwerts Es können zwei verschiedene Grenzwerte für die Standby-Leis- tungsaufnahme eingestellt werden. Bei einigen Geräten sinkt der normale Standby-Stromverbrauch nach einer bestimmten Zeit auf einen noch niedrigeren Wert. Wenn Sie den Stromtarif (siehe Kapitel 9.5) vor der Einstel- lung der Standby-Grenzwerte festgelegt haben, können Sie direkt zum nächsten Schritt übergehen.
  • Seite 25 Ändern Sie den jeweiligen blinkenden Wert mit der Taste oder der Taste Stellen Sie für den Grenzwert LOW STANDBY POWER LE- VEL einen niedrigeren Grenzwert als für STANDBY POWER LEVEL ein. Wenn keine Anzeige blinkt, können Sie durch kurzes Drü- cken der Taste zur nächsten Einstellung springen oder das Setup-Menü...
  • Seite 26 Je nach Stromverbrauch zeigt der Energielogger die jeweiligen -Emissionen an, die beim Betrieb des angeschlossenen Ver- brauchers entstehen. Wenn Sie den Standby-Grenzwert vor der Einstellung des -Wertes eingestellt haben, können Sie direkt mit dem nächsten Schritt fortfahren. Andernfalls muss der Setup-Modus gestartet werden (sie- he Kapitel 9.2).
  • Seite 27 9.8 Alarm im Falle einer Überlastung Wenn ein eingestellter Grenzwert überschritten wird, gibt der Energie-Logger einen Alarm aus, der LED-Ring blinkt rot und auf dem Display blinkt OVERLOAD. Drücken Sie eine beliebige Taste, um den Alarm zu stoppen. OVERLOAD und das rote Licht blinken weiter.
  • Seite 28 Auf dem Display erscheint ‘’OVERLOAD’’, der Grenzwert für die Überlast kann nun eingestellt werden. Drücken Sie kurz die Taste , so dass die erste Position des Grenzwertes blinkt. Ändern Sie den numerischen Wert der blinkenden Eingabe- position mit der Taste oder der Taste Bestätigen Sie kurz mit der Taste , dann wird die nächste...
  • Seite 29 9.9 Löschmodus CLr Zum Löschen der gespeicherten Informationen/Einstellungen stehen zwei Funktionen zur Verfügung: Dies wird empfohlen, wenn eine andere Last angeschlossen ist oder wenn Sie den Messvorgang neu starten möchten. Funktion CLr dAtA; die folgenden Parameter werden gelöscht/ zurückgesetzt: – Rekordzeitraum –...
  • Seite 30 – CO -Emissionen pro kWh (kg/kWh) – Wert für Überlastalarm – Standby-Grenzwerte – Zeiteinstellung Wenn Sie den Überlastalarm (siehe Kapitel 9.8) vor der Einstellung des Löschmodus eingestellt haben, können Sie direkt zum nächsten Schritt übergehen. Andernfalls muss der Setup-Modus gestartet werden (siehe Kapitel 9.2).
  • Seite 31 9.10 LED-Ring und Hintergrundbeleuchtung Farbe Blauer Blitz keine Datumskonfiguration und Zeiteinstellung Grünlich niedriger Stromverbrauch Gelborange mittlere Leistungsaufnahme Überlastung Nachtmodus ist aktiviert Wenn der Nachtmodus eingeschaltet ist und nach der eingestell- ten Zeit keine Bedienung erfolgt, werden die Hintergrundbeleuch- tung und der LED-Ring ausgeschaltet. Wenn der Nachtmodus ausgeschaltet ist, sind der LED-Ring und die Hintergrundbeleuchtung immer in Betrieb.
  • Seite 32 9.11 Aktuell/Prognose Der Modus CURRENT ist der normale Betriebsmodus, in dem der Stromverbrauch der angeschlossenen Last gemessen und angezeigt wird. Zusätzlich werden die Energiekosten auf Basis der eingegebenen Strompreise berechnet und angezeigt. Nach der Inbetriebnahme ist dieser Modus automatisch vorgewählt Das ist wichtig: Der Setup-Modus kann nur durch einen langen Druck auf die Taste...
  • Seite 33 9.12 Umschalten der Displayanzeigen im aktuellen Modus Durch kurzes Drücken der Taste werden die Anzeigen für die verschiedenen Betriebsarten Zustände der Last: Bereitschaft...
  • Seite 34 Damit die Daten für die Betriebszustände korrekt angezeigt wer- den, muss der Standby-Grenzwert eingestellt werden. Die im oberen Anzeigebereich angezeigten Informationen kön- nen mit der Taste umgeschaltet werden. Die folgenden An- zeigen sind verfügbar V-A-W PF-Hz Max V- Max A - Max W Die Werte für Leistung, Strom, Spannung und Leistungsfaktor sind die jeweils aktuell gemessenen Werte.
  • Seite 35 Die Informationen im unteren Anzeigebereich können mit der Taste umgeschaltet werden. Die folgenden Anzeigen sind verfügbar: Aktuelle Uhrzeit Energie insgesamt Gesamtkosten Gesamtdauer CO2 insgesamt...
  • Seite 36 9.13 Vorhersage Der Modus FORECAST dient dazu, auf der Grundlage der ge- speicherten Messdaten eine Prognose des Energieverbrauchs, der Kosten und der CO -Werte zu erstellen. Für eine Verbrauch- sprognose kann ein Zeitraum von einem Tag, einer Woche, einem Monat oder einem Jahr gewählt werden. So können Sie beispielsweise abschätzen, was der Betrieb eines elektrischen Verbrauchers kosten wird.
  • Seite 37 DAY: Zeitspanne WOCHE: Zeitraum MONAT: Zeitraum JAHR: Zeitraum Wenn die Symbole (LOW STANDBY POWER LEVEL) und auf dem Display erscheinen: Die Leistungsaufnahme des ange- schlossenen Geräts liegt unter dem niedrigen Standby-Grenz- wert (LOW STANDBY POWER LEVEL)
  • Seite 38 Die im oberen Anzeigebereich angezeigten Informationen kön- nen mit der Taste umgeschaltet werden. Die folgenden An- zeigen sind verfügbar: Energie in KWh Kosten (‘’COST’’) Kosten (COST) (‘’ENERGIE’’) -Wert (‘’CO ’’) -Wert (CO...
  • Seite 39 9.14 Automatische Messung Der Energie-Logger kann den gesamten Stromverbrauch eines Verbrauchers für einen bestimmten Zeitraum aufzeichnen. An- hand der eingegebenen Daten für Stromtarif und CO -Wert kön- nen auch die Stromkosten und CO -Emissionen für den Zeitraum angezeigt werden. Das ist wichtig: Die automatische Messung kann nur im Modus CURRENT aufgerufen und verwendet werden.
  • Seite 40 Um die Einstellungen zu löschen und zur normalen Anzeige zurückzukehren, drücken Sie die TasteR. Um die Einstellung zu starten, drücken Sie kurz die Tas- , der Tag blinkt. Stellen Sie mit der Taste oder der Taste die An- zahl der Tage (00 - 07) ein, die der Messvorgang dauern soll.
  • Seite 41 3. Erneutes Starten des Messvorgangs mit demselben Zeit- abschnitt Um einen weiteren Messvorgang mit der gleichen, zuvor ein- gestellten Zeitspanne zu starten, gehen Sie wie folgt vor: Drücken Sie kurz die Taste . Auf dem Display er- scheint PERIOD und die aktuell eingestellte Zeitspanne für den Messvorgang.
  • Seite 42 5. Ansicht gespeicherter Messvorgänge Der Energie-Logger speichert die Daten der letzten 3 Mess- vorgänge. Die folgenden Funktionen sind nur möglich, wenn zuvor ein Messvorgang korrekt beendet wurde. Um gespeicherte Messvorgänge einzusehen, drücken Sie im aktuellen Modus kurz die Taste . Durch mehr- maliges Drücken der Taste können Sie den Mess- vorgang auswählen, den Sie sich ansehen möchten.
  • Seite 43 9.15 Anzeige der SD-Karte Das SD-Kartensymbol zeigt den Status des SD-Kartenspei- chers an. Symbol Anzeige Kein Symbol Keine SD-Karte installiert SD-Karte wurde erkannt Speichernutzung weniger als 90% Die SD-Karte hat nicht das richtige (blinkend) Format oder kann nicht gelesen werden Speichernutzung übersteigt 90% FULL Die SD-Karte ist voll...
  • Seite 44 Tabellen im csv-Format, von denen eine die Leistung und die an- dere die Energie aufzeichnet. Die aufgezeichneten Leistungsda- ten pro Minute werden in dem Tabellenblatt für Voltcraft Leistung angezeigt, exportieren Sie ein Tabellenblatt mit Leistungsdaten im csv-Format pro Monat, und die aufgezeichneten Energieda- ten pro Stunde werden in dem Tabellenblatt für Voltcraft Energie...
  • Seite 45 9.17 Firmware-Aktualisierung Die Upgrade-Funktion unterstützt nur das FAT32-Format, bitte ändern Sie zuerst das Format auf FAT32, wenn Ihr SD-Karten- format EXFAT ist. 1. Benennen Sie die “bin.”-Datei in “update.bin” um, und ziehen Sie die “bin.”-Datei auf die externe Festplatte oder SD-Karte. (‘bin.’-Datei wird von Conrad zur Verfügung gestellt).
  • Seite 46 10 Reinigung und Pflege Wichtig: Das Produkt ist für Sie wartungsfrei. Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren der Bestandteile des Produkts, öffnen/zerlegen Sie es deshalb niemals. 1.
  • Seite 47 11 Entsorgung Produkt Alle Elektro- und Elektronikgeräte, die auf den eu- ropäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Alt- geräte einer vom unsortierten Siedlungsabfall ge- trennten Erfassung zuzuführen.
  • Seite 48 12 Technische Daten Betriebsspannung ......220 -240 V/AC, 50 Hz Eigen-Leistungsaufnahme ....<2 W Max. Anschlussleistung ....3680 W (230 V/AC, 16 A) Einstellbereich für Überlastalarm ..0 - 16 A / 0 - 3680 W Zeitanzeige ........Stunde (mit 12h-/24h- Modus), Minute, Sekunde Währung für den Stromtarif ....
  • Seite 49 12.1 Messbereich, Toleranz und Auflösung Spannung: Messbereich ........220 - 240 V/AC Toleranz ..........< ±2% Auflösung .......... 0,1 V Frequenz: Messwert .......... 50/60 Hz Toleranz ..........< ±1% Auflösung .......... 0,01 Hz Strom: Messbereich ........0,02 - 16,00 A Toleranz ..........
  • Seite 50 Leistung: Messbereich ........0,45 - 3680 W Toleranz - Verbrauch ......< ±2% @ >10 W < ±10% @ 3 - 10 W < ±0,03 W @ <3 W Toleranz - Einspeisung ...... <±2% @ >20 W <±8% @ 10 W < x <20 W <±10% @ 3 - 10 W <±0,3W @ <3 W Auflösung ..........
  • Seite 51 1 Table of contents Introduction ..............53 Operating Instructions for download ......54 Intended use ..............55 Delivery content ............56 Explanation of symbols ..........57 Safety instructions ............58 7.1 General information ..........58 7.2 Operating location ..........59 7.3 Handling and use ............
  • Seite 52 9.8 Overload alarm ............76 9.9 Delete mode CLr............. 78 9.10 LED ring and backlight ........80 9.11 Current/Forecast ..........81 9.12 Switching the display indications in the current mode 9.13 Forecast ............... 84 9.14 Automatic measurement ........87 9.15 SD card display ............ 91 9.16 Exporting data from the logger ......
  • Seite 53 Voltcraft products provide the optimal solution for the most demanding tasks. And, in particular, we offer sophisticated tech- nology and reliable quality in our Voltcraft products for an almost unique cost-performance ratio. We have created the basis for long, prosperous and successful cooperation.
  • Seite 54 Operating Instructions for download Use the link www.conrad.com/downloads (alternatively scan the QR code) to download the complete operating instructions (or new/current versions if available). Follow the instructions on the web page.
  • Seite 55 Intended use The product is used to measure and display the power consump- tion of electrical devices. The product is connected between the mains socket and the electrical load and requires no additional installation. Operation is only permissible when connected to an earthed household mains socket.
  • Seite 56 Using this product for any purpose other than those described above may damage the product and result in a short circuit, fire or electric shock. The product must not be modified or reassembled! This product complies with statutory, national and European re- quirements. Delivery content Energy-Logger Operating instructions...
  • Seite 57 Explanation of symbols The following symbols appear on the product/device or in the text: This symbol warns of a dangerous voltage which can lead to injuries due to electric shock. This symbol warns of hazards that can lead to injury. The product should only be used in dry, indoor loca- tions.
  • Seite 58 Safety instructions Read all of the operating instructions thoroughly before putting the product into operation; they contain important information and notes on cor- rect operation. Damage caused due to failure to observe these instructions will void the warranty. We shall not be liable for any consequential damage.
  • Seite 59 The product is equipped with a increased protection against accidental contact. An integrated mechanism will release the holes of the receptacle only, if the two prongs of a power plug are inserted into the two holes at once. Take special caution when children are around. Children can- not recognize the danger arising from the incorrect use of electrical devices.
  • Seite 60 This product is not a toy and must be kept out of the reach of children. Position the product so it is out of the reach of children. The product must not be exposed to extremes of tempera- ture, direct sunlight or strong vibrations. Do not use the product in environments where there are high levels of dust, flammable gases, vapours or solvents. This may cause a fire or explosion!
  • Seite 61 This product should be used in an environment under the This product should be used in an environment under the following conditions: following conditions: – Altitude up to 2000m. Altitude up to 2000m; Never touch the product or the mains plug with wet or damp hands when trying to connect a plug to the front socket.
  • Seite 62 Safe operation can no longer be assumed if: – there are signs of damage – the product does not work at all or works poorly (leaking smoke or a smell of burning, audible cracking noises, discolouration to the product or the adjacent surfaces) –...
  • Seite 63 Controls/display 8.1 Device 1. Display button button button button button 7. Earthed socket for connection of the load to be measured 8. LED ring 9. Earthed plug (at the rear) 10. SD card slot...
  • Seite 64 8.2 Display symbols Indicates that power is fed in from a connected power source Indicates that power is consumed Setting Current data for ON/OFF/STANDBY status (the current status of the connected load) Forecast mode (duration of the forecast = DAY/WEEK/MONTH/YEAR indicator) TARIFF Electricity tariff Maximum value indicator...
  • Seite 65 Voltage in Volt Power in Watt Current in Ampere TIME Operating time COST Cost display PERIOD Automatic measurement process Afternoon in 12h time mode ENERGY Energy (indicated in kWh = kilowatt hour) emissions (indicated in kg/kWh) Power limit LOW STANDBY POWER LEVEL Night mode SD card SD card full...
  • Seite 66 Operation A Supercap condenser is integrated into the energy logger, which is used to operate/program the device without having to plug it into a mains socket (for around 10 minutes). The capacitor is usually in an uncharged state upon delivery/ start-up.
  • Seite 67 the SD card. Make sure that the SD card (not included in the scope of delivery) is inserted before you use the energy logger to record the measurement data. Firmware upgrade function only supports FAT32. 9.1 Connecting devices You can connect a load (example: space heater) or connect a suitable energy source to backfeed electricity (example: solar panel).
  • Seite 68 9.2 Entering, using and exiting the setup mode Press and hold the button for 3 seconds to enter the setup mode, and briefly press the button to exit. Settings will be applied after you close the menu. Please note: You can only access the setup mode when the energy log- ger is in CURRENT mode.
  • Seite 69 9.3 Enabling and disabling the night mode As already described in chapter 9.1, press and hold the button for 3 seconds until appears at the top left of the display (only in “CUR- RENT” mode). The display looks like this OFF: The night mode is disabled.
  • Seite 70 next input position. Once the last input position has been confirmed, the display stops flashing. When the display is not flashing, briefly press the button to skip to the next setting or briefly press the R button to exit the setup menu.
  • Seite 71 9.4 Setting the time Proceed to the next step if you have already set the night mode before setting the time. Or access the setup mode (see chapter 9.1). Press the button to enter the time setting mode (see next step). Briefly press the button to toggle between the time modes (12h or 24h); “12” or “24” flashes on the display.
  • Seite 72 Briefly press the button; the displayed year will start flashing. Press the button button to set the year. Briefly press the button; all displays will stop flashing. BACK to the 24-hour or 12-hour interface Briefly pressing the button takes you to the next setting (elec- tricity tariff). When the display is not flashing, briefly press the button to skip to the next setting or briefly press the button to exit the setup menu.
  • Seite 73 Use the button to modify the respective flashing value. When the display is not flashing, briefly press the button to skip to the next setting or briefly press the button to exit the setup menu. 9.6 Standby and low standby limits You can set two different limits for the standby power consump- tion. For some units, the normal standby power consumption drops to an even lower value after a certain time.
  • Seite 74 Use the button to modify the respective flashing value. Ensure that the limit for the LOW STANDBY POWER LEVEL is lower than the one for the STANDBY POWER LEVEL. When the display is not flashing, briefly press the button to skip to the next setting or briefly press the button to leave the setup menu. 9.7 Setting the CO emissions This menu enables you to set CO emissions per kWh.
  • Seite 75 The energy logger displays the respective CO emissions of the connected consumer depending on the power consumption. Proceed to the next step if you have already set the standby limit before setting the CO value. Or access the setup mode (see chapter 9.2). Pressing the button four times takes you to the standby limit setup menu (see next step).
  • Seite 76 9.8 Overload alarm If a set limit value is exceeded, the energy logger sounds an alarm, LED ring flashes red and OVERLOAD flashes on the dis- play. Press any button to stop the alarm. OVERLOAD and red light will continue to flash. This function not only protects the energy logger or a connected load but also signals when the load has exceeded the set limit during operation.
  • Seite 77 Briefly press the button to confirm and then select the next input position. Once the last input position has been confirmed, the display stops flashing. When the display is not flashing, briefly press the button to skip to the next setting or briefly press the button to leave the setup menu.
  • Seite 78 9.9 Delete mode CLr There are two functions to delete the stored data/settings. It is recommended that you use them when a different load is con- nected or a new measurement should be performed. The CLr dAtA function enables you to delete/reset the following parameters: –...
  • Seite 79 – CO emissions per kWh (kg/kWh) – Overload alarm limit – Standby limits – Setting the time Proceed to the next step if you have set the overload alarm (see chapter 9.8) before setting the delete mode. Or access the setup mode, as described in chapter 9.2. Press the button six times to enter the delete mode (see next step).
  • Seite 80 9.10 LED ring and backlight Colour Blue lightning no date configuration and time setting Greenish low power consumption Yellow-orange medium power consumption Overload Night mode is enabled In the event of inactivity after the set time with the night mode enabled, the backlight and the LED ring are switched off. With the night mode switched off, the LED ring and the backlight are always switched on.
  • Seite 81 9.11 Current/Forecast The CURRENT mode is the standard mode showing the deter- mined power consumption of the connected load. It also displays the energy costs calculated based on the input electricity prices. This mode is pre-set automatically after the power-on. Please note: When in CURRENT mode, pressing and holding the button takes you to the setup mode.
  • Seite 82 9.12 Switching the display indications in the current mode Briefly pressing the button displays the different modes for load conditions: Standby...
  • Seite 83 Setting the standby limit ensures the correct display of data for operating conditions. Use the button to switch the data displayed at the top of the screen. You can see the following displays: V-A-W PF-Hz Max V- Max A - Max W The power, current, voltage and power factor values are current measurements.
  • Seite 84 Use the button to switch the data displayed at the bottom of the screen. You can see the following displays: Current time Total energy Total cost Total time Total CO2 9.13 Forecast The FORECAST mode enables you to determine the expected energy consumption, costs and CO values based on the stored measurements.
  • Seite 85 Briefly pressing the button several times alternates between the different periods for the consumption forecast: – DAY: Period = 1 day – WEEK: Period = 1 week – MONTH: Period = 1 month – YEAR: Period = 1 year WEEK MONTH YEAR When the display shows symbols (LOW STANDBY POWER LEVEL) and , the power consumption of the connected unit...
  • Seite 86 Use the button to switch the data displayed at the top of the screen. You can see the following displays: Energy in kWh Cost (“COST”) Cost (“COST”) (“ENERGY”) value (“CO ”) value (CO...
  • Seite 87 9.14 Automatic measurement The energy logger can log the consumer’s total electricity con- sumption for a specific period. The display also shows data on electricity costs and CO emissions for a given period based on the electricity tariff and CO value inputs. That is important: The automatic measurement can only be called up and used in CURRENT mode.
  • Seite 88 Pressing the R button clears the settings and returns to the normal display. Briefly press the button to proceed with setting the day (flashes on the display). Use the button to set the number of measure- ment days from “00” to “07”. Briefly press the button to continue with the hour setting.
  • Seite 89 3. Restarting the measurement with the same period Proceed as follows to start another measurement with the previously set period: Briefly press the button; the display shows PERIOD and the current period setting for the measurement. Briefly press the button: the day flashes on the dis- play. Briefly press the button: the hours flash on the dis- play. Briefly press the button: the setup mode is exited and the display does not flash.
  • Seite 90 5. Viewing stored measurements The energy logger stores the data of the last 3 measure- ments. You can use the following functions if the measurement was completed correctly. Briefly press the button in the current mode to view stored measurements. Repeatedly press the but- ton to select the measurement you want to view.
  • Seite 91 9.15 SD card display The SD card symbol indicates the status of the SD card stor- age. Symbol Indication No symbol No SD card installed SD card has been recognised Memory usage less than 90% The SD card is not in the correct (flashing) format or cannot be read Memory usage exceeds 90%...
  • Seite 92 The logged power data per minute can be found in the Voltcraft Power spreadsheet, and the logged energy data per hour in the Voltcraft Energy spreadsheet. Export one spreadsheet with power and energy data in CSV format per...
  • Seite 93 9.17 Firmware Upgrade The upgrade function only support FAT32 format, please change the format to FAT32 first if your SD card format is EXFAT. 1. Rename the ‘bin.’ file to ‘update.bin’, then drag the ‘bin.’ file to the external hard drive of SD card. (‘bin.’ file will be provided by Conrad). Note: If your SD card is over 32GB, please format it to FAT32 before firmware upgrade. 2. Then insert the SD card back into the device and long press button. When the ‘updata’ flashes on the display, that means the upgrade was successful.
  • Seite 94 10 Cleaning and care Important: This product does not require maintenance. Repair or maintenance work must be carried out by a technician or a specialist repair centre. This product contains no com- ponents that require maintenance. Never attempt to open or disassemble it.
  • Seite 95 11 Disposal Product All electrical and electronic equipment placed on the European market must be labelled with this symbol. This symbol indicates that this device should be dis- posed of separately from unsorted municipal waste at the end of its service life. Owners of WEEE shall dispose of it separately from unsorted municipal waste.
  • Seite 96 12 Technical data Operating voltage ......220 - 240 V/AC, 50 Hz Internal power consumption ....<2 W Max. connected power ...... 3680 W (230 V/AC, 16 A) Setup range for overload alarm ..0 - 16 A / 0 - 3680 W Time display ........
  • Seite 97 12.1 Measuring range, tolerance and resolution Voltage: Measuring range ........ 220 - 240 V/AC Tolerance ........... < ±2% Resolution .......... 0.1 V Frequency: Measuring value ........ 50/60 Hz Tolerance ........... < ±1% Resolution .......... 0.01 Hz Current: Measuring range ........ 0.02 - 16.00 A Tolerance ...........
  • Seite 98 Power: Measuring range ........ 0.45 - 3680 W Tolerance - Consumption ....< ±2% @ >10 W < ±10% @ 3 - 10 W < ±0.03 W @ <3 W Tolerance - Feed-in ......<±2% @ >20 W <±8% @ 10 W < x <20 W <±10% @ 3 - 10 W <±0.3W @ <3 W Resolution ..........
  • Seite 99 1 Inhoudsopgave Inleiding ..............101 Gebruiksaanwijzingen voor download ......102 Doelmatig gebruik ............102 Omvang van de levering ..........103 Verklaring van de symbolen........104 Veiligheidsinstructies ..........105 7.1 Algemeen .............. 105 7.2 Plaats van gebruik ..........106 7.3 Bediening en gebruik ..........107 Bedieningselementen/display ........
  • Seite 100 9.7 Vaststelling van de CO -emissie ......121 9.8 Alarm in geval van overbelasting ......123 9.9 Wismodus CLr ............125 9.10 LED-ring en achtergrondverlichting ....127 9.11 Actueel/prognose ..........128 9.12 De displayweergave omschakelen in de huidige modus ........... 129 9.13 Prognose ............
  • Seite 101 Met de aankoop van dit Voltcraft-product heeft u een uitstekende beslissing genomen waarvoor wij u van harte danken. Voltcraft - Deze naam staat op het gebied van meet-, laad- en nettechniek voor producten van hoge kwaliteit die uitblinken in buitengewone prestaties en permanente innovatie.
  • Seite 102 Gebruiksaanwijzingen voor download Gebruik de link www.conrad.com/downloads (of scan de QR-co- de) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina. Doelmatig gebruik Het product is bedoeld voor het meten en weergeven van het vermogensgebruik van elektrische apparaten.
  • Seite 103 De opgeslagen gegevens kunnen ook onafhankelijk van een stopcontact worden weergegeven, omdat in dit geval de voeding van de meter door een geïntegreerde Supercap-condensator wordt overgenomen. Het product is niet officieel geijkt en mag daarom niet voor afreke- ningstoepassingen worden gebruikt. Het gebruik is alleen in droge, gesloten binnenruimtes toege- staan. Het product mag niet vochtig of nat worden. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed.
  • Seite 104 Verklaring van de symbolen De volgende symbolen zijn te vinden op het product/apparaat of in de tekst: Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken. Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.
  • Seite 105 Veiligheidsinstructies Lesen Sie sich vor der Inbetriebnahme des Produkts die gesamte Bedienungsanleitung aufmerksam durch, sie enthält wichtige Informa- tionen und Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Be- dienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haf- tung! Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeachten...
  • Seite 106 Het stopcontact waarop het product wordt aangesloten moet gemakkelijk toegankelijk zijn. Het product is uitgerust met een verhoogde bescherming tegen per ongeluk aanraken. Alleen wanneer beide contac- ten van een stekker tegelijkertijd in beide openingen worden gestoken, opent het geïntegreerde mechanisme de opening van het stopcontact.
  • Seite 107 Het product is geen speelgoed. Houd het buiten bereik van kinderen. Installeer het product zo dat kinderen er niet bij kunnen. Het product mag niet worden blootgesteld aan extreme tem- peraturen, direct zonlicht of sterke trillingen. Het is niet toegestaan om dit apparaat in ruimten met een grote hoeveelheden stof, brandbare gassen, dampen of oplosmiddelen te gebruiken.
  • Seite 108 Gebruik het product uitsluitend in een gematigd klimaat, niet in een tropisch klimaat. Dit product moet worden gebruikt in een omgeving met de volgende voorwaarden: – Hoogte tot 2000 m. Raak nooit het product of de netstekker die u in de con- tactdoos aan de voorzijde wilt steken, met natte of vochtige handen aan.
  • Seite 109 Ga ervan uit dat veilig gebruik niet langer mogelijk is als: – het product zichtbaar beschadigd is – het product niet naar behoren of helemaal niet werkt (afgifte van rook en/of brandgeur, hoorbaar geknetter, verkleuring van het product of van aangrenzende op- pervlakken) –...
  • Seite 110 Bedieningselementen/display 8.1 Apparaat 1. Display 2. Knop 3. Knop 4. Knop 5. Knop 6. Knop 7. Geaarde contactdoos voor de aansluiting van de te meten verbruiker 8. LED-ring 9. Geaarde stekker (aan de achterkant) 10. SD-kaartsleuf...
  • Seite 111 8.2 Beeldschermsymbolen Geeft aan dat er stroom wordt toegevoerd vanuit een aangesloten voedingsbron Geeft aan dat er stroom wordt verbruikt Instelling Actuele gegevens voor de toestand ON/OFF/ STAND-BY (actueel gedetecteerde toestand van de aangesloten verbruiker) Voorspelling modus (duur van de voorspelling = weergave DAY/WEEK/MONTH/YEAR) TARIFF Stroomtarief...
  • Seite 112 Spanning in volt Vermogen in watt Stroom in ampère TIME Bedrijfsduur COST Weergave kosten PERIOD Automatisch meetproces Weergave voor de tweede helft van de dag in 12h-tijdsmodus ENERGY Energie (weergave in kWh = kilowattuur) -emissie (weergave in kg/kWh) Grenswaard LOW STANDBY POWER LEVEL Nachtmodus SD-kaart SD kaart vol...
  • Seite 113 stopcontact trekken en dan op een comfortabele plaats en bij voldoende licht programmeren. De displayverlichting werkt om energiebesparende redenen al- leen als de energiekostenmeter is aangesloten op het stopcon- tact. Als de energiekostenmeter wordt gebruikt zonder dat de stekker in een stopcontact wordt gestoken en de condensator met super- dop leeg raakt, gaat de tijd verloren.
  • Seite 114 9.1 Apparaten aansluiten Je kunt een belasting aansluiten (bijvoorbeeld: ruimteverwarm- ing) of een geschikte energiebron aansluiten om elektriciteit terug te voeden (bijvoorbeeld: zonnepaneel). Koppel een eventueel aangesloten verbruiker los van de energiekostenmeter. Steek de energiekostenmeter in een geaard huishoudelijk stopcontact (230 V/AC, 50 Hz). Wacht bij de eerste inge- bruikname tot de normale displayweergave verschijnt.
  • Seite 115 9.2 De setup-modus starten, gebruiken en beëindigen De setup-modus wordt gestart door 3 seconden op de toets te drukken en wordt beëindigd door kort op de toets te drukken. De instellingen worden bij het sluiten toegepast. Dit is belangrijk: De setup-modus kan alleen worden opgeroepen als de energielogger in de CURRENT-modus staat.
  • Seite 116 Verander de knipperende waarde met de toets . Door kort op de toets te drukken wordt afhankelijk van de in- stelfunctie naar het volgende invoerpunt geschakeld of de invoer beëindigd. 9.3 Nachtmodus starten, sluiten Zoals reeds beschreven in hoofdstuk 9.1, houdt u de toets 3 seconden ingedrukt totdat linksboven in het...
  • Seite 117 ON knippert, druk op de toets , de eerste positie van de tijd knippert. Wijzig de waarde van de knipperende invoerpositie met de toets of de toets Bevestig kort met de toets , dan wordt de volgende in- voerpositie geselecteerd Na bevestiging van de laatste invoerpositie stopt het display met knipperen.
  • Seite 118 Wissel tussen 12h- en 24h-modus door korte te drukken op de toets of toets In de 12-uursmodus wordt in de tweede helft van de dag PM rechts van de tijd weergegeven. De standaardinstelling voor uur, minuut en seconde is 00.00.00, en de standaardinstel- ling voor dag, maand en jaar is 01.01.22.
  • Seite 119 drukken naar de volgende instelling springen of het setup-menu verlaten door kort op de toets te drukken. 9.5 Vaststelling stroomtarieven 1 en 2 Voor de kostenberekening kunnen twee verschillende stroomta- rieven worden ingesteld (bijv. voor dag-/nachtstroom). Als u maar één stroomtarief hebt, stel dan voor beide tarieven dezelfde prijs in en laat de starttijd op 00:00:00 staan.
  • Seite 120 9.6 Instelling van de stand-by- en de onderste stand-by-grenswaarde Er kunnen twee verschillende grenswaarden voor het stand-by-stroomverbruik worden ingesteld. Bij sommige appara- ten zakt het normale stand-by-stroomverbruik na een bepaalde tijd naar een nog lagere waarde. Als u het stroomtarief (zie hoofdstuk 9.5) voor de instelling van de stand-by-grenswaarden hebt ingesteld, kunt u direct naar de volgende stap gaan.
  • Seite 121 Wijzig de betreffende knipperende waarde met de toets of de toets Stel de grenswaarde LOW STANDBY POWER LEVEL in op een lagere grenswaarde dan voor de STANDBY POWER LEVEL. Als er niets knippert, dan kunt u door kort op de toets te drukken naar de volgende instelling springen of het setup-menu verlaten door kort te drukken op de toets 9.7 Vaststelling van de CO...
  • Seite 122 Afhankelijk van het stroomverbruik geeft de energielogger de betreffende CO -emissies weer die ontstaan wanneer de aange- sloten verbruiker wordt gebruikt. Als u de stand-by-grenswaarde instelt voordat u de -waarde hebt ingesteld, dan kunt u direct naar de vol- gende stap gaan. Anders moet de setup-modus worden gestart (zie hoofdstuk 9.2).
  • Seite 123 9.8 Alarm in geval van overbelasting Als een ingestelde grenswaarde wordt overschreden, geeft de energielogger een alarm, de LED-ring knippert rood en OVER- LOAD knippert op het display. Druk op een willekeurige toets om het alarm te stoppen. OVERLOAD en het rode lampje blijven knipperen.
  • Seite 124 Op het display verschijnt “OVERLOAD’’, nu kan de grens- waarde voor de overbelasting worden ingesteld. Druk kort op de toets , zodat de eerste positie van de grenswaarde knippert. Wijzig de numerieke waarde van de knipperende invoerposi- tie met de toets of de toets Bevestig kort met de toets , dan wordt de volgende in-...
  • Seite 125 9.9 Wismodus CLr Voor het wissen van de opgeslagen informatie/instellingen staan twee functies ter beschikking: Dit wordt aanbevolen als een andere belasting is aangesloten of als u het meetproces opnieuw wilt starten. Functie CLr dAtA; de volgende parameters worden gewist/terug- gezet: –...
  • Seite 126 – CO -emissie per kWh (kg/kWh) – Waarde voor overbelastingsalarm – Stand-by-grenswaarde – Tijdinstelling Als u het overbelastingsalarm (zie hoofdstuk 9.8) voor de instelling van de wismodus hebt ingesteld, kunt u direct naar de volgende stap gaan. Anders moet de setup-modus worden gestart (zie hoofdstuk 9.2).
  • Seite 127 9.10 LED-ring en achtergrondverlichting Kleur Blauwe bliksem geen datumconfiguratie en tijdinstelling Groenachtig laag stroomverbruik Geeloranje gemiddeld energieverbruik Rood Overbelasting Nachtmodus is geactiveerd Als de nachtmodus is ingeschakeld en er is geen bediening na de ingestelde tijd, worden de achtergrondverlichting en de LED-ring uitgeschakeld. De LED-ring en achtergrondverlichting zijn altijd aan als de nacht- modus is uitgeschakeld.
  • Seite 128 9.11 Actueel/prognose De modus CURRENT is de normale bedrijfsmodus waarin het stroomverbruik van de aangesloten belasting wordt gemeten en weergegeven. Daarnaast worden de energiekosten berekend en weergegeven op basis van de ingevoerde elektriciteitsprijzen. Na inbedrijfstelling is deze modus automatisch voorgeselecteerd Dit is belangrijk: De setup-modus is alleen toegankelijk door lang op de toets te drukken in de modus CURRENT...
  • Seite 129 9.12 De displayweergave omschakelen in de huidige modus Door kort te drukken op de toets worden de weergaven voor de verschillende bedrijfsmodi van de belasting: Stand-by Om ervoor te zorgen dat de gegevens voor de bedrijfstoestanden correct worden weergegeven, moet de stand-by-grenswaarde worden ingesteld.
  • Seite 130 V-A-W PF-Hz Max V- Max A - Max W De waarden voor vermogen, stroom, spanning en vermogensfac- tor zijn de actueel gemeten waarden. De maximale waarden voor vermogen en stroom zijn de maxima- le waarden voor vermogen en stroom gemeten sinds de laatste reset van de energielogger (maximale waarden kunnen maxima- le waarden op zeer korte termijn zijn, bijv.
  • Seite 131 Met de toets kan de informatie in het onderste deel van het display worden omgeschakeld. De volgende weergaven zijn be- schikbaar: Huidige tijd Totale energie Totale kosten Totale duur totaal 9.13 Prognose De modus FORECAST wordt gebruikt om een prognose te ma- ken van energieverbruik, kosten en CO -waarden op basis van de opgeslagen meetgegevens.
  • Seite 132 display verschijnt om in de modus “Forecast’’ te wisselen. Druk meerdere keren kort op de toets , om tussen de verschil- lende periodes van de verbruiksprognose te wisselen: – DAG: Periode = 1 dag – WEEK: Periode = 1 week –...
  • Seite 133 De informatie die in het bovenste deel van het display wordt weergegeven, kan met de toets worden omgeschakeld. De volgende weergaven zijn beschikbaar: Energie in KWh Kosten (”COST’’) Kosten (COST) (“ENERGIE’’) -waarde (“CO ’’) -waarde (CO...
  • Seite 134 9.14 Automatische meting De energielogger kan gedurende een bepaalde tijd het totale stroomverbruik van een verbruiker registreren. Aan de hand van de ingevoerde gegevens voor stroomtarief en CO -waarde kun- nen ook de elektriciteitskosten en CO -emissies voor de periode worden weergegeven.
  • Seite 135 Druk op de toets R om de instellingen te wissen en terug te keren naar de normale weergave. Druk om de instelling te starten kort op de toets , de dag knippert. Gebruik de toets of de toets om het aantal dagen (00 - 07) in te stellen dat het meetproces moet duren.
  • Seite 136 3. Het meetproces opnieuw starten met dezelfde periode Ga als volgt te werk om een ander meetproces te starten met dezelfde eerder ingestelde tijdsperiode: Druk kort op de toets . Op het display verschijnen PERIOD en de actuele ingestelde tijdsperiode voor het meetproces.
  • Seite 137 5. Opgeslagen metingen bekijken De energielogger slaat de gegevens van de laatste 3 metin- gen op. De volgende functies zijn alleen mogelijk als vooraf een meetproces correct is beëindigd. Druk kort op de toets in de huidige modus om op- geslagen metingen te bekijken.
  • Seite 138 SD-kaart uit de sleuf en sluit deze met een kaartlezer aan op een pc. U krijgt dan twee tabellen in csv-formaat, de ene voor vermogen en de andere voor energie. De geregistreerde vermo- gensgegevens per minuut worden weergegeven in de tabel van de Voltcraft-vermogen, exporteer een tabel met energiegegevens...
  • Seite 139 Voltcraft-ener- gie, exporteer een tabel met energiegegevens in csv-formaat per maand. 9.17 Firmware updaten De upgradefunctie ondersteunt alleen het FAT32-formaat. Wijzig het formaat eerst in FAT32 als uw SD-kaartformaat EXFAT is.
  • Seite 140 10 Schoonmaken en onderhoud Belangrijk: Het product is onderhoudsvrij. Alleen een vakman of gespe- cialiseerde werkplaats mag onderhoud uitvoeren of het ap- paraat repareren. Er bevinden zich geen te onderhouden componenten binnenin het product. Open/demonteer het daarom nooit. 1. Trek de stekker volledig uit het stopcontact voordat u de energiekostenmeter reinigt.
  • Seite 141 11 Verwijdering Product Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gesc- heiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.
  • Seite 142 12 Technische gegevens Bedrijfsspanning ......... 220 - 240 V/AC, 50 Hz Eigen opgenomen vermogen ..... <2 W Max. aansluitvermogen ...... 3680 W (230 V/AC, 16 A) Instelbereik voor overbelastingsalarm ......0 - 16 A/0 - 3680 W Tijdweergave ........Uur (met 12h/24h-modus), minuten, seconden Valuta voor het stroomtarief ....
  • Seite 143 12.1 Meetbereik, tolerantie en resolutie Spanning: Meetbereik .......... 220 - 240 V/AC Tolerantie ..........< ±2% Resolutie ..........0,1 V Frequentie: Gemeten waarde ........ 50/60 Hz Tolerantie ..........< ±1% Resolutie ..........0,01 Hz Stroom: Meetbereik .......... 0,02 - 16,00 A Tolerantie ..........
  • Seite 144 Vermogen: Meetbereik .......... 0,45 - 3680 W Tolerantie - Verbruik ......< ±2% @ >10 W < ±10% @ 3 - 10 W < ±0,03 W @ <3 W Tolerantie - Feed-in ......<±2% @ >20 W <±8% @ 10 W < x <20 W <±10% @ 3 - 10 W <±0,3W @ <3 W Resolutie ..........
  • Seite 148 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2023 by Conrad Electronic SE.
