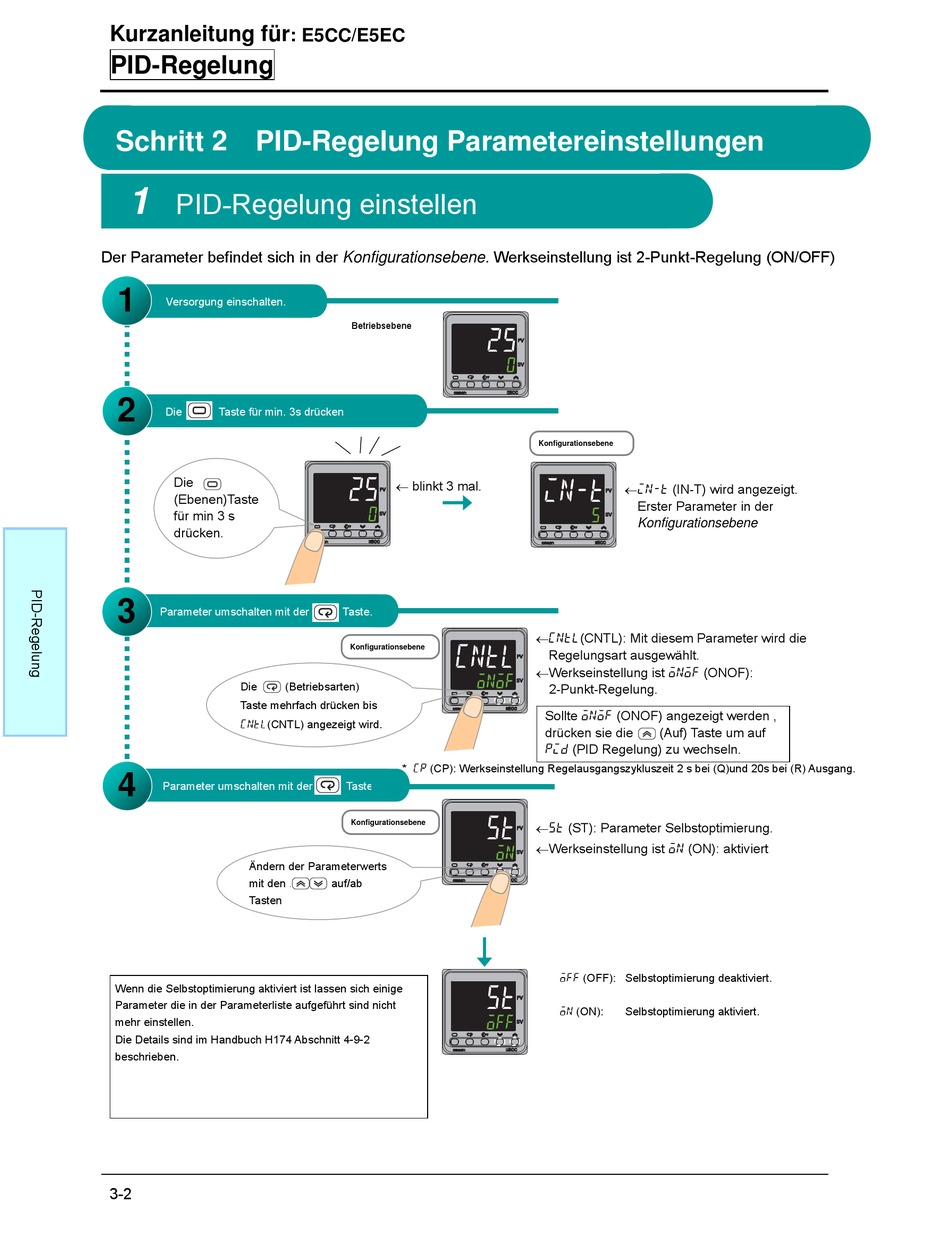

Kurzanleitung für
PID-Regelung
Schritt 2 PID-Regelung Parametereinstellungen
1
PID-Regelung einstellen
Der Parameter befindet sich in der Konfigurationsebene. Werkseinstellung ist 2-Punkt-Regelung (ON/OFF)
1
Versorgung einschalten.
2
Die
. Taste für min. 3s drücken
Die
(Ebenen)Taste
für min 3 s
drücken.
3
Parameter umschalten mit der
Die
Taste mehrfach drücken bis
cntl(CNTL) angezeigt wird.
4
Parameter umschalten mit der
Ändern der Parameterwerts
mit den .
Tasten
Wenn die Selbstoptimierung aktiviert ist lassen sich einige
Parameter die in der Parameterliste aufgeführt sind nicht
mehr einstellen.
Die Details sind im Handbuch H174 Abschnitt 4-9-2
beschrieben.
3-2
: E5CC/E5EC
Betriebsebene
blinkt 3 mal.
Taste.
Konfigurationsebene
(Betriebsarten)
* cp (CP): Werkseinstellung Regelausgangszykluszeit 2 s bei (Q)und 20s bei (R) Ausgang.
Taste
Konfigurationsebene
auf/ab
Konfigurationsebene
in-t (IN-T) wird angezeigt.
Erster Parameter in der
Konfigurationsebene
cntl(CNTL): Mit diesem Parameter wird die
Regelungsart ausgewählt.
Werkseinstellung ist onof (ONOF):
2-Punkt-Regelung.
Sollte onof (ONOF) angezeigt werden ,
drücken sie die
(Auf) Taste um auf
pid (PID Regelung) zu wechseln.
st (ST): Parameter Selbstoptimierung.
Werkseinstellung ist on (ON): aktiviert
off (OFF):
Selbstoptimierung deaktiviert.
on (ON):
Selbstoptimierung aktiviert.
