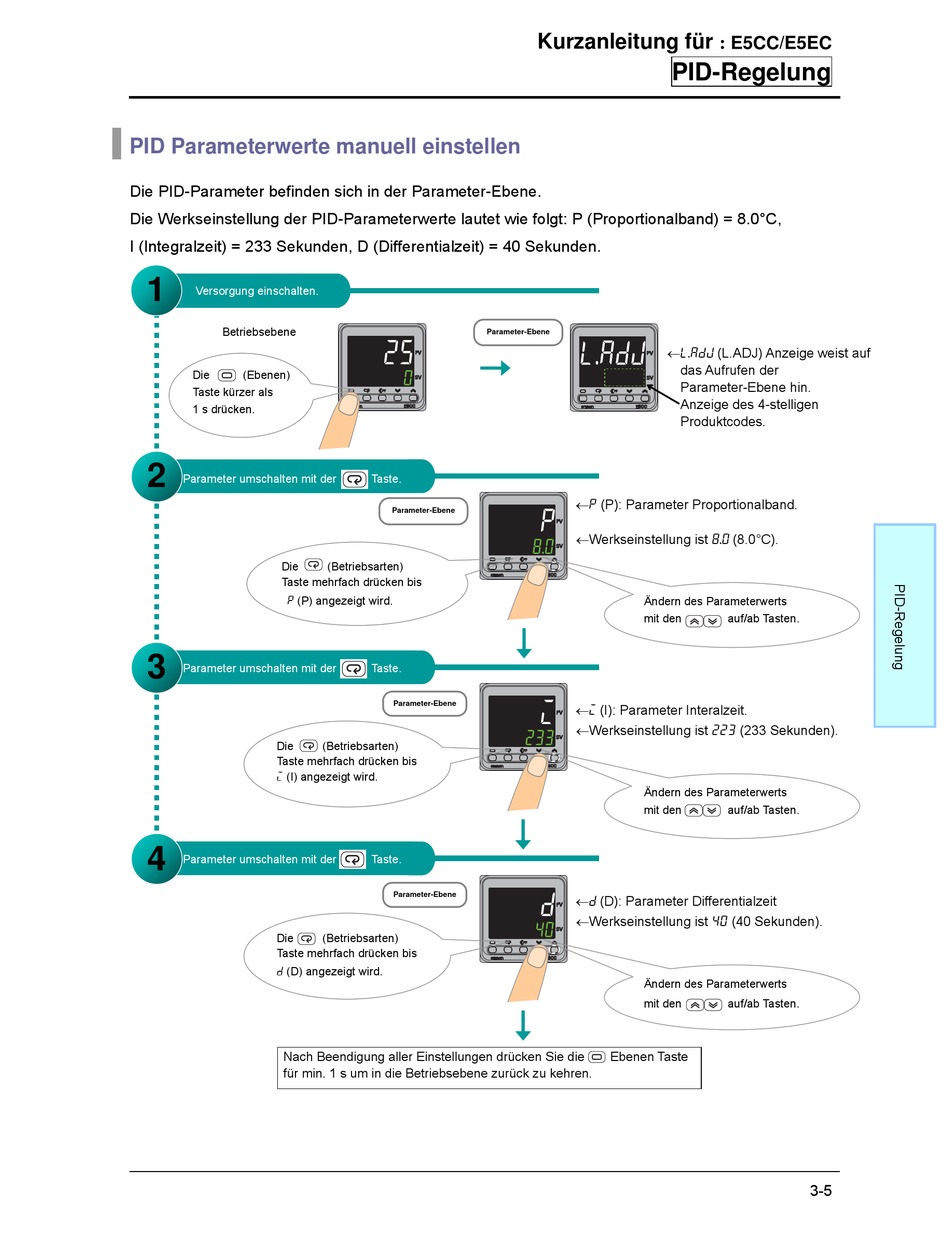

PID Parameterwerte manuell einstellen
Die PID-Parameter befinden sich in der Parameter-Ebene.
Die Werkseinstellung der PID-Parameterwerte lautet wie folgt: P (Proportionalband) = 8.0°C,
I (Integralzeit) = 233 Sekunden, D (Differentialzeit) = 40 Sekunden.
1
Versorgung einschalten.
Betriebsebene
Die
(Ebenen)
Taste kürzer als
1 s drücken.
2
Parameter umschalten mit der
Die
Taste mehrfach drücken bis
p (P) angezeigt wird.
3
Parameter umschalten mit der
Die
Taste mehrfach drücken bis
i (I) angezeigt wird.
4
Parameter umschalten mit der
Die
Taste mehrfach drücken bis
d (D) angezeigt wird.
Nach Beendigung aller Einstellungen drücken Sie die
für min. 1 s um in die Betriebsebene zurück zu kehren.
Parameter-Ebene
Taste.
Parameter-Ebene
(Betriebsarten)
Taste.
Parameter-Ebene
(Betriebsarten)
Taste.
Parameter-Ebene
(Betriebsarten)
Kurzanleitung für
PID-Regelung
l.adj (L.ADJ) Anzeige weist auf
das Aufrufen der
Parameter-Ebene hin.
Anzeige des 4-stelligen
Produktcodes.
p (P): Parameter Proportionalband.
Werkseinstellung ist 8.0 (8.0°C).
Ändern des Parameterwerts
mit den
i (I): Parameter Interalzeit.
Werkseinstellung ist 223 (233 Sekunden).
Ändern des Parameterwerts
mit den
d (D): Parameter Differentialzeit
Werkseinstellung ist 40 (40 Sekunden).
Ändern des Parameterwerts
mit den
Ebenen Taste
: E5CC/E5EC
auf/ab Tasten.
auf/ab Tasten.
auf/ab Tasten.
3-5
