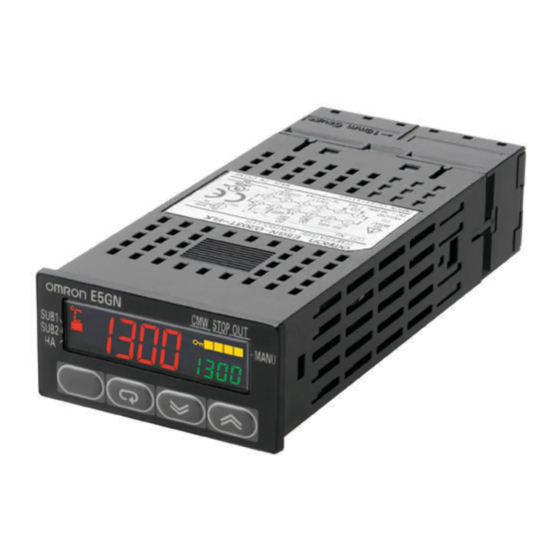

Digitaler Temperaturregler (Basismodell)
E5GN
Neuer Basis-Temperaturregler in
48 x 24 mm-Bauform mit erweiterten
Funktionen und verbesserter Leistung
• Anzeigegenauigkeit
Thermoelementeingang: ±0,3 % des Prozesswerts (vorherige Modelle: ±0,5 %)
Pt-100 -Eingang: ±0,2 % des Istwerts (vorherige Modelle: ±0,5 %)
Analogeingang: ±0,2 % des Skalenendwerts (vorherige Modelle: ±0,5 %)
• Istwert-/Sollwert-Statusanzeige: Diese Funktion kann abwechselnd den
Temperaturregler-Status (auto/manuell, RUN/STOP und Alarme) sowie
den Istwert oder Sollwert anzeigen.
• Vorbeugende Wartung für Relais im Temperaturregler mit EIN/AUS-Zähler
für den Regelausgang.
• Die Istwertanzeige kann in drei verschiedenen Farben dargestellt werden.
• Kompatibel mit Support-Software (CX-Thermo Version 4.2 oder höher).
• Elf-Segment-Anzeigen.
• Modelle mit einem oder zwei Alarmausgängen erhältlich.
• Logikoperationen zur Durchführung einfacher SPS-Aufgaben.
E/A-Hauptfunktionen
Ereigniseingänge
• Ohne
• Zwei
Sensoreingänge
• Universaleingänge für Thermoelemente/Pt 100
(Modelle mit Temperatureingängen)
• Analogeingänge Strom/Spannung
(Modelle mit Analogeingängen)
Anzeigegenauigkeit
• Thermoelementeingang: ±0,3 % des Istwerts
• Pt 100-Eingang: ±0,2 % des Istwerts
• Analogeingang: ±0,2 % des Skalenendwerts
Abtastintervall
• 250 ms
Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise
und sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern durch.
E5CN/E5AN/E5EN/E5GN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156)
E5CN/E5AN/E5EN/E5GN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)
(48 x 24 mm)
E5GN
Regelausgang 1
• Relaisausgang
• Spannung (schaltend, zur Ansteuerung von Halbleiterrelais)
• Stromausgang (stetig)
Zweizeilige Anzeige Istwert und Sollwert
Zusatzausgänge
• Einer
• Zwei
Digitaler Temperaturregler (Basismodell)
E5GN--@-C
Modelle mit Schraublos-
Klemmenblöcken
48 x 24 mm
Siehe Sicherheitshinweise auf Seite 18.
Vierstellige 11-Segment-Anzeige
• Umschaltung auto/manuell
• Statusanzeige des Temperaturreglers
• Funktion „Einfaches Programm"
• Regelausgangs-Gesamt-Taktanzahl-Alarm
• Istwert-Änderungsraten-Alarm
• Modelle mit RS-485-Kommunikation verfügbar
E5GN
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omron E5GN

Inhaltszusammenfassung für Omron E5GN

  • Seite 1 Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern durch. E5CN/E5AN/E5EN/E5GN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156) E5CN/E5AN/E5EN/E5GN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)
  • Seite 2 Produktübersicht 1 oder 2 Temperatureingang 1 Regelausgang Zusatzausgänge Schraubklemmenblock (auf Anfrage) 1 oder 2 Analogeingang 1 Regelausgang Zusatzausgänge E5GN Basismodell 1 oder 2 Temperatureingang 1 Regelausgang Zusatzausgänge Schraublos- Klemmenblock 1 oder 2 Analogeingang 1 Regelausgang Zusatzausgänge Aufbau der Modellnummer Bestellschlüssel Temperaturregler 4.

  • Seite 3: Modelle Mit Temperatureingängen

    Neues Modell Thermoele- Pt100 farbe gang triebsart kation gänge laisdefekt gänge gang menteingang Eingang und Hei- zungsüber- strom E5GN-R1TC E5GN-R1P E5GN-R1T-C E5GN-R1BT-C E5GN E5GN E5GN RS-485 -R03TC-FLK -R03P-FLK -R103T-C-FLK Standard E5GN-R2T-C Relaisaus- oder Heizen/ Erkennung gang Kühlen für einphasi-...
  • Seite 4 Neues Modell Thermoele- Pt100 farbe gang triebsart kation gänge laisdefekt gänge gang menteingang Eingang und Hei- zungsüber- strom E5GN-R1TC E5GN-R1P E5GN-R1TD-C E5GN-R1BTD-C E5GN E5GN E5GN RS-485 -R03TC-FLK -R03P-FLK -R103TD-C-FLK Standard E5GN-R2TD-C Relaisaus- oder Heizen/ Erkennung gang Kühlen für einphasi-...
  • Seite 5 Zusatzausgang nicht möglich.) Der Regelausgang ist dann ein Relaisausgang. Die Anzahl der der zur Verfügung stehenden Zusatzausgänge verringert sich um eins. Zubehör (gesondert erhältlich) USB/seriell-Adapterkabel Modell E58-CIFQ1 Gummidichtung Modell Y92S-32 Stromwandler Bohrungsdurchmesser Modell E54-CT1 12,0 E54-CT3 CX-Thermo Support-Software Modell EST2-2C-MV4 Hinweis: Der E5GN wird von CX-Thermo Version 4.2 oder höher unterstützt. E5GN Digitaler Temperaturregler (Basismodell)
  • Seite 6 Istwert/Sollwert-Statusanzeige, einfaches Programm, automatische Anpassung des Kühlkoeffizienten Temperatur der –10 bis 55 °C (ohne Kondensat- oder Eisbildung), bei 3 Jahren Gewährleistung: –10 bis 50 °C Betriebsumgebung Luftfeuchtigkeit 25 % bis 85 % Lagertemperatur –25 bis 65 °C (ohne Eis- oder Kondensatbildung) E5GN Digitaler Temperaturregler (Basismodell)
  • Seite 7 0 bis 5 V 0 bis 10 V Durch Skalieren in den folgenden Bereichen verwendbar: Einstellbereich –1999 bis 9999, –199,9 bis 999,9, –19,99 bis 99,99 oder –1,999 bis 9,999 Einstellungsnummer Die Standardeinstellungen sind schattiert unterlegt dargestellt. E5GN Digitaler Temperaturregler (Basismodell)
  • Seite 8 H > 0, L < 0 wenn sich die Hysterese von oberem und unterem Grenzwert überlappen. Sollwert |H| = |L| Siehe E5CN/E5AN/E5EN/E5GN Digitale Temperaturregler (Basismodell) Sollwert: 4, Alarm bei oberem und unterem Bereichsgrenzwert Bedienerhandbuch (Cat. No. H156) für weitere Informationen zur Arbeitsweise der Bereitschaftssequenz.
  • Seite 9 Nicht-flüchtiger Speicher (Anzahl Schreibvorgänge: 1000000) Setup-Tool CX-Thermo Version 4.2 oder höher An der Seite des E5GN. Diese Schnittstelle bei Verwendung des Setup-Tools mit dem Computer verbinden. Zum Verbinden Konfigurations-Schnittstelle eines Computers mit der Schnittstelle an der Seite des E5GN wird ein USB/seriell-Adapterkabel 58-CIFQ1 benötigt Zulassungen UL 61010-1, CSA C22.2 Nr.

  • Seite 10: Heizungsbruchalarme, Fehlerstrom-Alarme Und Heizungsüberstrom-Alarme

    1000 V AC für eine Minute Geeignete Software CX-Thermo Version 4 oder höher spannung E5AN/E5EN/E5CN/E5CN-U/E5AN-H/ Vibrationsfestigkeit 50 Hz, 98 m/s Passende Modelle E5EN-H/E5CN-H/E5GN E54-CT1: ca. 11,5 g, Gewicht USB-Schnittstellennorm Entspricht USB-Spezifikation 1.1 E54-CT3: ca. 50 g Übertragungsge- Kontakte (2) 38400 Bit/s Zubehör (nur E54-CT3)

  • Seite 11: Externe Anschlüsse

    Schaltkreisen nicht galvanisch getrennt. Schließen sen werden, kann das infolge von Leckströmen zu fehlerhaften Sie die Klemmen des Regelausgangs bei Verwendung eines Temperaturmesswerten führen.) E5GN Temperaturregler Der E5@N-@@@T@ ist standardmäßig auf ein K-Thermoelement Regelausgang 1 (Eingangsart 5) eingestellt. Wird ein anderer Sensor verwendet, tritt ein Eingangsfehler (s.err) auf.

  • Seite 12: Bezeichnungen Der Anzeigen Und Bedienelemente

    Bezeichnungen der Anzeigen und Bedienelemente E5GN Anzeige 1 Funktionsanzeigen Temperatur-Maßeinheit Funktionsanzeigen Anzeige 2 Ebenen-Taste Betriebsartentaste Abwärts-Taste Aufwärts-Taste Abmessungen (Maßeinheit: mm) E5GN 44,8 Modelle mit Schraub- klemmenblöcken Schalttafelausschnitt Separat eingebaut Gruppenmontage • Die empfohlene Schalttafelstärke beträgt 1 bis 5 mm. • Eine Gruppenmontage in vertikaler Richtung ist nicht möglich.
  • Seite 13 Der Zeitpunkt für den regelmäßigen Austausch hängt von der Betriebsumgebung ab. Achten Sie auf Festlegung dieses Prüfpunkts vor Ort. Der Austausch sollte standardmäßig nach ca. einem Jahr erfolgen. OMRON übernimmt keinerlei Haftung für die Wasserbeständigkeit, falls der Kunde diesen regelmäßigen Austausch nicht durchführt.) Die Gummidichtung muss nicht angebracht werden, wenn kein wasserdichtes Gerät erforderlich ist.

  • Seite 14: Einbau In Die Schalttafel

    Verspannungen auftreten. Ziehen ausgang 2 am E5GN beträgt 0,5 bis 0,6 Nm. Sie die Schrauben dann bis zu einem Anzugsdrehmoment von • Verwenden Sie für den E5GN die folgenden Ausführungen von Crimp- etwa 0,29 bis 0,39 Nm fest. Kabelschuhen für M3-Schrauben.

  • Seite 15: Bedienung

    Wert über 9999 liegt. Unter diesen Bedingungen funktionieren die Regel- und Alarmausgänge normal. Informationen zum Regelbereich finden Sie im E5CN/E5EN/E5AN/E5GN Digitale Temperaturregler (Basismodell) Bedienerhandbuch (Cat. No. H156). * Diese Fehler werden nur bei der Anzeige von Istwert/Sollwert angezeigt. Für andere Anzeigen werden keine Fehler angezeigt.
  • Seite 16 Parameter Basismodell Einige Parameter werden je nach Reglermodell und Parametereinstellungen nicht angezeigt. Weitere Einzelheiten finden Sie im E5CN/E5EN/E5AN/E5GN Digitale Temperaturregler (Basismodell) Bedienerhandbuch (Cat. No. H156). Versorgungsspannung EIN Start in manueller Betriebsart. Start in automatischer Drücken Sie die Taste O mindestens 3 Sekunde lang.
  • Seite 17 Eingangs-Digitalfilter signalverschiebung des Kühlkoeffizienten ins1 Heizungsüberstrom- Anzeige des Stellwerts pvad Zusätzliche mvse Erkennung bei Stopp und bei Fehler Prozesswertanzeige Heizungsüberstrom- Anzeige der Auswahl amad Stellwert-Anzeige o-dp Sperre auto/manuell Heizungsüberstrom- Zeit für automatische hysterese Rückkehr zur Anzeige E5GN Digitaler Temperaturregler (Basismodell)

  • Seite 18: Sicherheitshinweise

    Hochfrequenz-Nähmaschinen usw.) oder Spannungsimpulse port Software gelangen. Andernfalls besteht die Gefahr erzeugen. eines elektrischen Schlags, eines Feuers oder einer Be- 8. Verwenden Sie dieses Produkt mit Lasten und Spannungsversor- schädigung des Geräts. gungen, die innerhalb der spezifizierten Nennwerte liegen. E5GN Digitaler Temperaturregler (Basismodell)

  • Seite 19: Hinweise Zur Ordnungsgemäßen Verwendung

    Dadurch kann das Adapterkabel beschädigt werden. anschließen. Die Kommunikation funktioniert nicht, wenn der Stecker 5. Verwenden Sie kein Verlängerungskabel für den Anschluss des nicht ordnungsgemäß angeschlossen ist. Adapterkabels an einen Computer. Dadurch kann das Adapterka- bel beschädigt werden. E5GN Digitaler Temperaturregler (Basismodell)

  • Seite 20: Gewährleistung Und Anwendungshinweise

    STEHEN, GLEICH OB DIESE ANSPRÜCHE AUF EINEM VERTRAG, EINER GEWÄHRLEISTUNG, FAHRLÄSSIGKEIT ODER VERSCHULDENSUNABHÄNGIGER HAFTUNG BASIEREN. OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinaus gehen, für das der Haftungsanspruch geltend gemacht wird.
