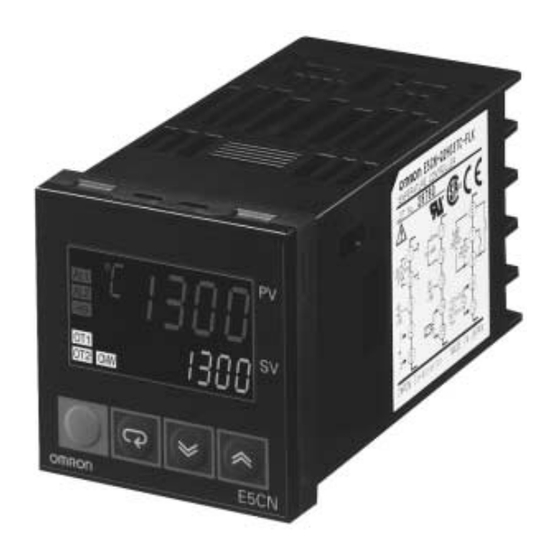

Digitale Temperaturregler
Kompakte und intelligente
Temperaturregler
Einbautiefe von nur 78 mm.
Verschiedene Temperatureingänge:
Thermoelement, Platin–Widerstandsthermometer,
kontaktloser Temperaturfühler und Analog
Autoanpassung und Selbstoptimierung verfügbar.
Autoanpassung ist möglich, während die
Selbstoptimierung ausgeführt wird
Heiz– oder Heiz–/Kühlregler lieferbar
Ereigniseingang ermöglicht mehrfache
Sollwerteinstellungen/–auswahl und
RUN/STOP–Funktion
Wasserdichte Frontkonstruktion (IP66/NEMA4)
Entspricht UL, CSA und IEC Sicherheitsvorschriften
und besitzt das CE–Zeichen
Bestellhinweise
E5CN Standardmodelle
Grösse
1/16 DIN
48(B) x 48(H) x 78(T) mm
1/16 DIN
48(B) x 48(H) x 78(T) mm
Hinweis
Der Zusatz "500" muss zu der Modellnummer jedes Reglers, der mit einer E53-COV10–Klemmenabdeckung geliefert werden soll, hin-
zugefügt werden.
Optionale Einheiten für den E5CN
Durch Einsatz einer der folgenden Optionen wird der E5CN um eine Kommunikations– oder Ereigniseingangsfunktion erweitert.
Name
Kommunikationseinheit
Ereigniseingangseinheit
Hinweis Der Heizungs–Durchbrennalarm steht nach dem Einbau der E53-CNH03 oder E53-CNHB–Option des E5CN zur Verfügung.
Stromtransformator
Modell
E54-CT1
Bohrung 5,8 mm ∅
Lochdurchmesser
Dieses Produkt wurde in den OMRON Okayama Werken hergestellt. OMRON Okayama erhielt von
internationalen Zertifikationsorganisationen Zulassungen für implementierte Qualitäts– und Umgebungs-
managementsysteme.
Versorgungs–
Anzahl der
spannung
Alarmpunkte
100 bis 240 VAC
2
24 VAC/VDC
2
Modell
E53-CNH03
E53-CNHB
(separat zu bestellen)
E54-CT3
Bohrung 12,0 mm ∅
Ausgang
Relais
Spannungs–
ausgabe (zur Ansteuerung
der Halbleiterrelais)
4..20 mA stetig
Relais
Spannungs–
ausgabe (zur Ansteuerung
der Halbleiterrelais)
4..20 mA stetig
Funktion
RS-485–Kommunikation
Ereigniseingang
E5CN
Thermoelement
Platin–Widerstands–
thermometer
E5CN-R2MTC-500
E5CN-R2MP-500
E5CN-Q2MTC-500
E5CN-Q2MP-500
E5CN-C2MTC-500
E5CN-C2MP-500
E5CN-R2MTC-500
E5CN-R2MP-500
E5CN-Q2MTC-500
E5CN-Q2MP-500
E5CN-C2MTC-500
E5CN-C2MP-500
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omron E5CN

Inhaltszusammenfassung für Omron E5CN

  • Seite 1 Der Zusatz “500” muss zu der Modellnummer jedes Reglers, der mit einer E53-COV10–Klemmenabdeckung geliefert werden soll, hin- zugefügt werden. Optionale Einheiten für den E5CN Durch Einsatz einer der folgenden Optionen wird der E5CN um eine Kommunikations– oder Ereigniseingangsfunktion erweitert. Name Modell...

  • Seite 2: Spezifikationen

    E5CN E5CN Spezifikationen Nenndaten Versorgungsspannung 100 bis 240 VAC, 50/60 Hz 24 VAC, 50/60 Hz/24 VDC Versorgungsspannungsbereich 85% bis 110% der Nenn–Versorgungsspannung Stromaufnahme E5CN 7 VA 4 VA/3 W Fühlereingang Thermoelement: K, J, T, E, L, U, N, R, S, B Platin–Widerstandsthermometer: Pt100, JPt100...
  • Seite 3 E5CN E5CN Kommunikationsspezifikation Übertragungspfadanschluß Mehrfachpunkte Elektrische RS–485 (Zweidraht, Halbduplex) Kommunikationsspezifikation Synchronisationsverfahren Start/Stop–Synchronisation Baudrate 1,200/2,400/4,800/9,600/19,200 Bps Übertragungscode ASCII Anzahl der Datenbits 7 oder 8 Bits Anzahl der Stopbits 1 oder 2 Bits Fehlererkennung vertikale Parität (kein, gerade, ungerade) Rahmenprüfsequenz (FCS): mit SYSMAC WAY Blockprüfzeichen (BCC): mit CompoWay/F...
  • Seite 4 Werte, die auf der Sekundäranzeige ausge- geben werden. Wird diese Taste ständig ge- drückt gehalten, so wird der Werte fortlaufend dekrementiert. Ebenen + Parameter–Tasten Diese Tastenkombination stellt den E5CN auf die “Schutzebene” ein. Ebenen–Taste Parameter–Taste Drücken Sie diese Taste, um die Setup–...

  • Seite 5: Technische Daten

    E5CN E5CN Technische Daten Eingangstyp Die in der folgenden Tabelle aufgeführten Spezifikation sollten beim Einsatz von Thermoelementen beachtet werden. Eingangstyp Spezifikation Sollwert Eingangs–Temperaturbereich Thermoelement–Eingangstyp Thermoelement –200 ... 1300 (°C) /–300 ... 2300 (°F) –20,0 ... 500,0 (°C) /0,0 ... 900,0 (°F) –100 ...
  • Seite 6 E5CN E5CN Eingangsbereich Platin–Widerstandsthermometerfühler/Thermoelementfühler Platin–Widerstandsthermometerfühler Eingangstyp Platin–Widerstandsthermometer Name Pt100 JPt100 1800 1700 1600 1500 1400 1300 1200 1100 1000 500.0 500.0 100.0 100.0 –100 –200 –200 –199,9 –199,9 Sollwert Thermoelementfühler ES1A Kontaktloser Eingangstyp Thermoelement Analogeingang Temperaturfühler K10... K60 ... K115 ...
  • Seite 7 E5CN E5CN Alarm 1 und Alarm 2 Wählen Sie für Alarm 1 und Alarm 2 einen von den in der folgenden Tabelle aufgeführten 12 Alarmtypen aus. Alarmausgangs–Funktion Sollwert Alarmtyp Wenn X positiv ist Wenn X negativ ist Alarmfunktion AUS Ausgang AUS Obere–...
  • Seite 8 Eine Montage in vertikalen Gruppen ist nicht möglich. (Die spezifizierte Montagezwischenräume zwischen den Reg- lern müssen eingehalten werden.) Das Abdichtungspaket des E5CN muss verwendet werden, um den E5CN wasserdicht zu installieren. • Werden zwei oder mehrere E5CNs montiert, so muss sichergestellt werden, daß...
  • Seite 9 4..20 mA 21 mA ALM2/Regel– ALM1/Heizung– ausgang 2 Durchbrennen Eingangspannungsversorgung Analogeingang Die Einheit ist für zwei Eingangspannungsversorgungen lieferbar: 100 bis 240 VAC oder 24 VDC. Optionale Einheiten für den E5CN E53–CNHB Ereigniseingangseinheit Ereigniseingang/Heizelement–Durchbrennerkennung E53–CNH03 Kommunikationseinheit Kommunikationsspezifikation/Heizung–Durchbrennspezifikation Kein Anschluss an diese Klemme.

  • Seite 10: Installation

    Montage des E5CN auf einem Paneel 1. Einsetzen des E5CN in einen Ausschnitt eines Paneels. 2. Der Adapter wird nun auf dem E5CN von den Klemmen bis zum Paneel geschoben und temporär gesichert. 3. Nun werden die beiden Befestigungschrauben auf dem Adapter 1.
  • Seite 11 E5CN E5CN etrieb Inbetriebnahme In vorhergehenden Steuereinheiten wurden Sensorfühlerart, Alarmtyp Setup–Menüs umzuschalten. Die Dauer des Niederdrückens der Ta- und Ausgangszykluszeit mit DIP–Schalter eingesetellt. Diese Hardwa- sten bestimmt, welches Setup–Menü aufgerufen wird. Dieser Abschnitt re–Einstellungen werden jetzt über Parameter in Setup–Menüs einge- beschreibt zwei typische Beispiele.
  • Seite 12 E5CN E5CN 2. PID–Regelung mittels Autoabstimmung Typisches Beispiel Thermoelement Typ T –200 bis 400 °C (Nr. = 4) Fühlertyp: Regelart: PID–Regelung ST (Selbstoptimierung): AUS Errechnung der PID–Parameter durch AT (Autoanpassung). Alarmtyp : obere Grenze (= Nr. 2) (Abweichung) Alarmwert 1: 30°C (für Einstellabweichung)

  • Seite 13: Grundsätzliche Einstellungen Nach Einschalten Der Spannung

    E5CN E5CN Grundsätzliche Einstellungen nach Einschalten der Spannung Beschreibung von Betriebsverfahren Tastenfunktionen In den folgenden Beschreibungen werden alle Parameter in der Anzeigensequenz vorgestellt. Einige Parameter dürfen, je nach den Schutzeinstel- lungen und Betriebsbedingungen, nicht angezeigt werden. Spannung EIN Regelparametrier– Betriebsebene...
  • Seite 14 Zur Rückkher zur Betriebsebene muss die Taste für mehr als eine Sekunde gedrückt werden Wird nicht als Grundeinstellung angezeigt. Hinweis: 1. Wird nur bei Modellen mit einer Alarmfunktion angezeigt. 2. Wird nur bei dem E5CN mit einer Zweipunkt–Alarmfunk- tion angezeigt.
  • Seite 15 E5CN E5CN Parameter Betriebsebene Parameter, die mit den Einstellungen für jede Ebene zusammenhän- gen, werden in Kästchen in den Ablaufdiagrammen gekennzeichnet Spannung EIN und kurze Beschreibungen stehen ggf. zur Verfügung. Durch Drücken der Parameter–Taste wird der Anfang jeder Ebene wieder dargestellt.
  • Seite 16 E5CN E5CN Konfigurationsebene Regelparametrierebene Eingangstyp AT–Ausführung/Abbruch Autoabstimmung Kommunikationsschreiben Obere Skaliergenze on: aktiviert off: deaktiviert Für Analogeingang Heizstrom–Überwachung Untere Skaliergrenze (Eingangstyp: 16) 0 – 50 mV–Einstellung HDA–Funktion Heizelement–Durch- Dezimalkomma brennerkennung Anzahl angezeigter Stellen Sollwert 0 Temperatureinheit c: °C f: °F Sollwert 1...
  • Seite 17 E5CN E5CN Einstellebene für die erweiterte Konfiguration Rücksetzen auf Standardwert Digitaler Eingangsfilter Initialisieren der Parameter Zur Einstellung der Zeitkonstanten in Sekunden. Anzahl der Multi–Sollwert– Zusätzliche Istwert–Anzeige anwendungen Zuerst in der Betriebsebeneanzeigen Ereigniseingangs–Zuweisung 1 Stellwertanzeige Eingangseinstellung: Multi–SP/RUN/STOP Automatische Rückkehr der Anzeigenbetriebsart Ereigniseingangs–Zuweisung 2...
  • Seite 18  : Aufruf anderer Ebenen ist nicht möglich Kommunikations–Einstellebene Einstellen der E5CN–Kommunikationsspezifikation in der Kommunikationsebene. Für die Einstellung der Kommunikationsparameter wird das Be- dienfeld des E5CN verwendet. Die Kommunikationsparameter und ihre Einstellungen sind in der folgenden Tabelle aufgeführt. Parameter Angezeigte Zeichen Eingestellter (überwachter)

  • Seite 19: Fuzzy-Selbstoptimierung

    Zuerst die Spannung aus– und anschließend wieder einschalten. Bleibt die Anzeige h.err unverändert, muß der E5CN repariert werden. Wird die Anzeige wiederhergestellt, kann eine elektrische Störung, die sich auf den Regler auswirkt, der vermutliche Grund sein. Überprüfung bezüglich elektrischer Störungen.
  • Seite 20 E5CN E5CN Peripheriegeräte Temperaturfühler / Halbleiterrelais Anschlußbeispiel mit Halbleiterrelais Temperaturregler Last Heizung Spannungsaus- gangs–Anschluss Last–Versorgungsspannung (zur Ansteuerung des Halbleiterrelais) Direkter Anschluß möglich G3PA: 240 VAC (10 A, 20 A, 40 A) E5jN 400 VAC (20 A, 30 A) Nenn– 3 Einheiten...
  • Seite 21 E5CN E5CN Erfüllung der Anforderungen von Temperaturreglern in einem großen Anwendungsbereich ES1A Kontaktloser Temperaturfühler Ersetzt das K–Typthermoelement ohne das Modifikationen erforderlich Keine Spannungsversorgung erforderlich sind. Die ES1A–Serie besitzt eine elektromotorische Kraft, die der Ausgabe des Thermoelementes entspricht. Somit ist ein direkter Anschluß an die In kürze lieferbar.

  • Seite 22: Vorsichtsmaßnahmen

    Komponenten auf der Platine erfolgen. Bei der Verlängerung oder dem Anschluss der Thermoelement– Modelle ohne Spezifikation der Schutzklasse oder jene mit IPj0 Kenn- zuleitung müssen Thermoelementtypen entsprechende zeichnung werden nicht mit dem abdichtenden Materialsatz geliefert. Ausgleichsleitungen verwendet werden. Technische Änderungen vorbehalten CAT.DB.H107–D1–1, E5CN, 08.00...
