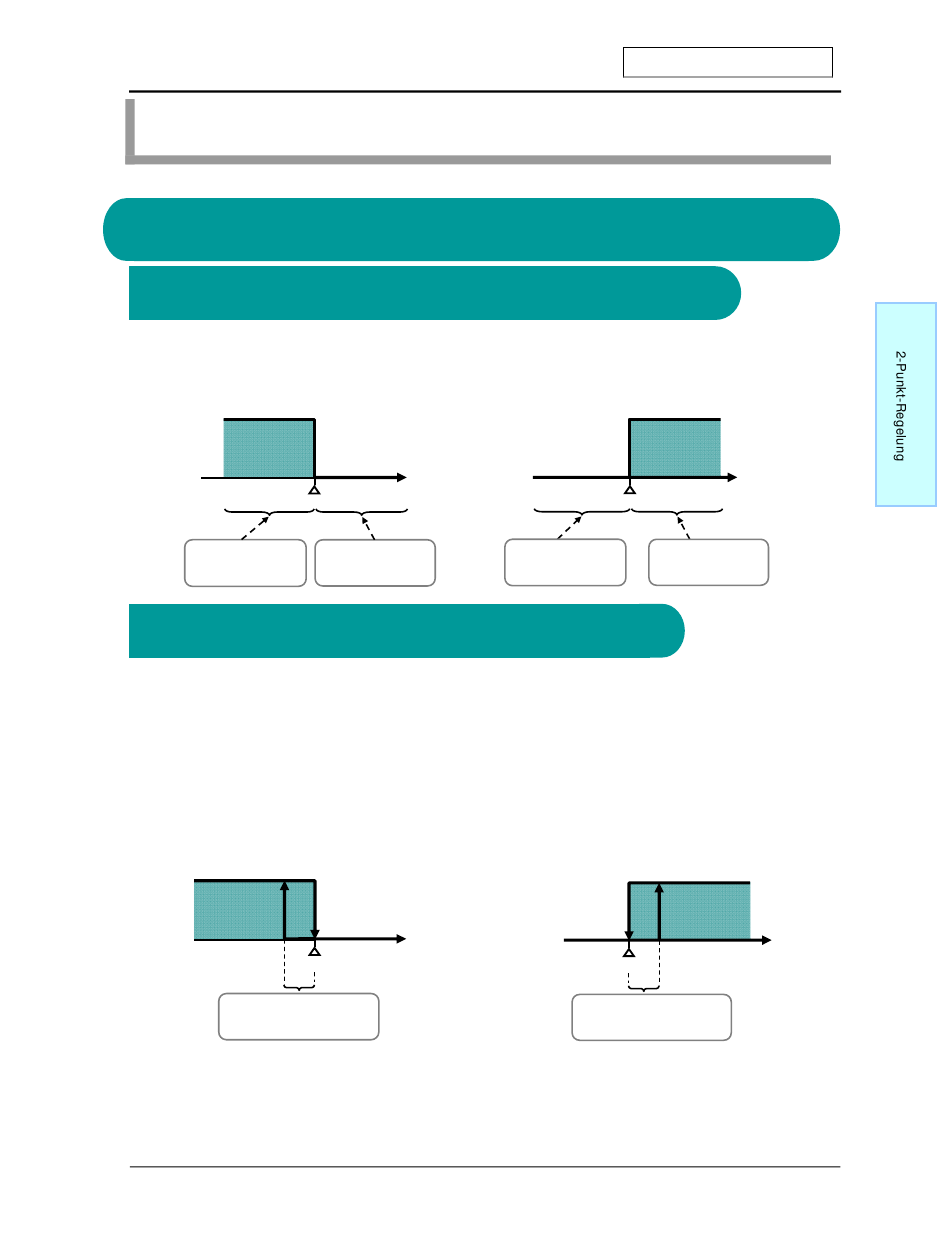

2-Punkt-Regelung
Die Verwendung der 2-Punkt-Regelung wird in diesem Kapitel beschrieben.
Schritt 1 Festlegen der Regelrichtung
1
Heiz- oder Kühlregelung auswählen
Werkseinstellung ist Heizungsregelung.
Heizungsregelung = Reversebetrieb
Reversebetrieb (Werkseinstellung)
Ein
heizen
Aus
Sollwert
Ausgang schaltet ein solange
der Istwert kleiner als der
Sollwert ist.
2
Einstellen der Hysterese
Bei Verwendung der 2-Punkt-Regelung können Sie die Hysterese zwischen Ein-und Ausschalten
individuell einstellen. Werkseinstellung ist 1,0°C
Heizen (Reversebetrieb)
Wenn der Istwert über dem Sollwert liegt,
schaltet der Ausgang aus und der Istwert sinkt.
Der Hysteresewert bestimmt bei welcher
Unterschreitung des Sollwerts der Ausgang
erneut einschaltet.
Ein
heizen
Aus
Sollwert
Diese Breite der Hysterese
kann eingestellt werden.
Kühlregelung = Direktbetrieb
Temperatur
Ausgang schaltet aus wenn
der Istwert größer als der
Sollwert ist.
Temperatur
Kurzanleitung für : E5CC/E5EC
2-Punkt-Regelung
Direktbetrieb
Ein
kühlen
Aus
Sollwert
Ausgang schaltet aus wenn
Ausgang schaltet ein solange
der Istwert kleiner als der
der Istwert größer als der
Sollwert ist.
Sollwert ist.
Kühlen (Direktbetrieb)
Wenn der Istwert unter dem Sollwert liegt,
schaltet der Ausgang aus und der Istwert steigt.
Der Hysteresewert bestimmt bei welcher
Überschreitung des Sollwerts der Ausgang
erneut einschaltet.
Ein
kühlen
Aus
Sollwert
Diese Breite der Hysterese
kann eingestellt werden.
Temperatur
Temperatur
2-1
