Omron E5CN Datenblatt

Omron E5CN Datenblatt

Digitaler temperaturregler (basismodell)
Vorschau ausblenden Andere Handbücher für E5CN:
Inhaltsverzeichnis

Werbung

Quicklinks

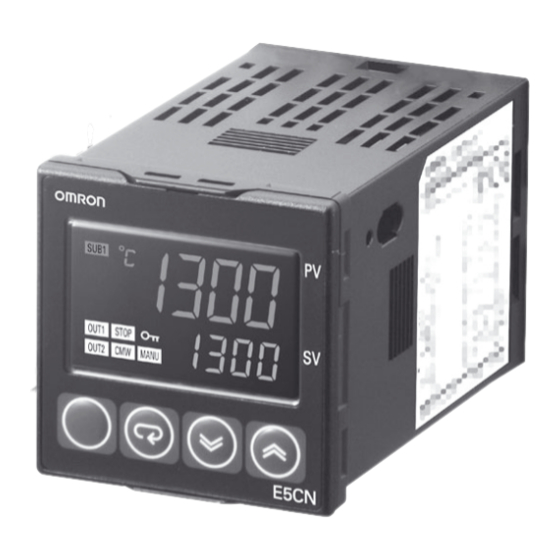

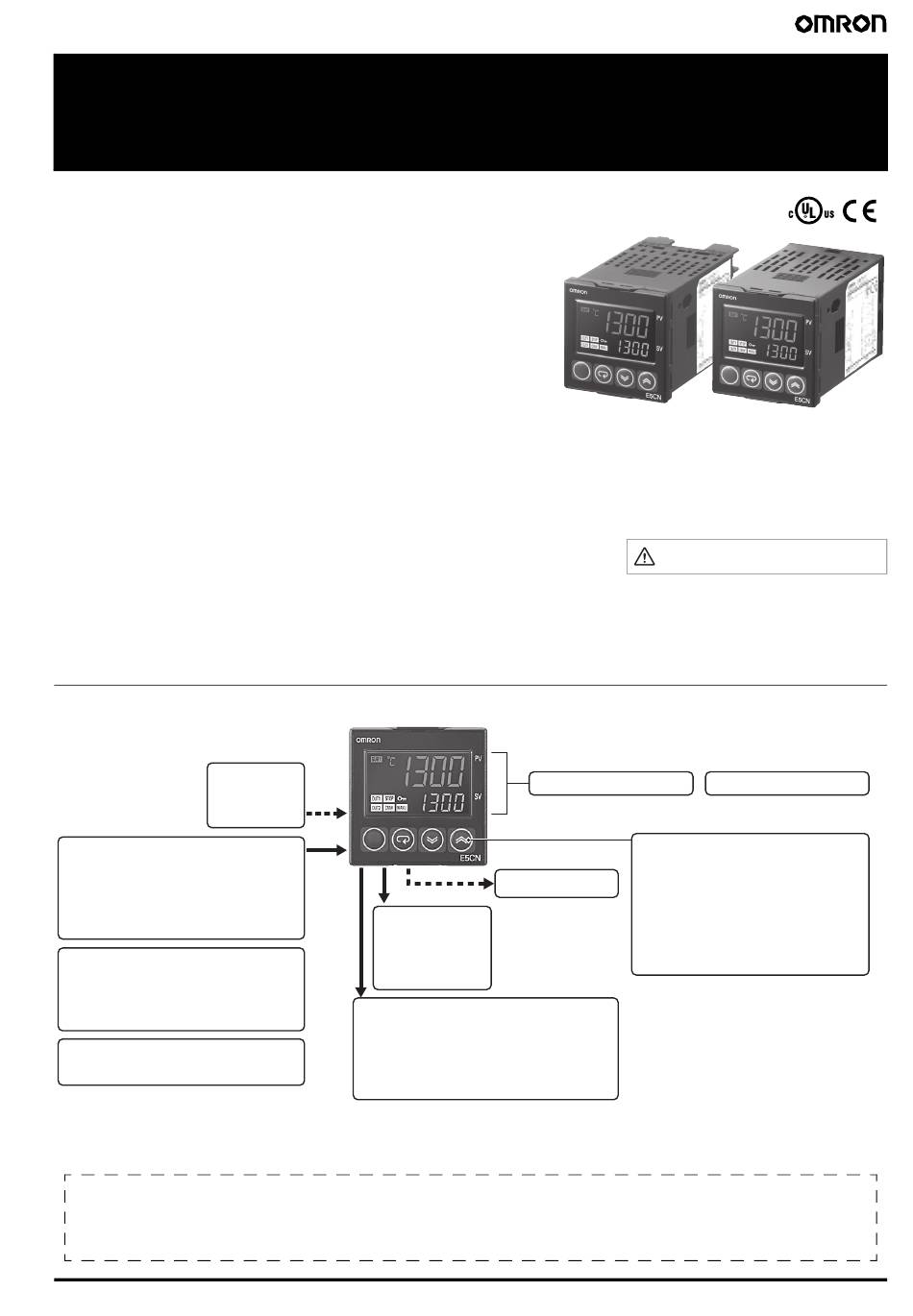

Digitaler Temperaturregler (Basismodell)
E5CN/E5CN-U
Neuer Basis-Temperaturregler in 48 x 48 mm
Bauform mit erweiterten Funktionen und
verbesserter Leistung. Verbesserte
Anzeigegenauigkeit und Funktion für die
vorbeugende Wartung.
• Anzeigegenauigkeit
Thermoelementeingang: ±0,3 % des Istwerts
(vorherige Modelle: ±0,5 %)
Pt 100-Eingang: ±0,2 % des Istwerts (vorherige Modelle: ±0,5 %)
Analogeingang: ±0,2 % des Skalenendwerts
(vorherige Modelle: ±0,5 %)
• Neue E5CN-U-Modelle (Modelle für Sockelmontage) mit
Analogeingängen und stetigen Stromausgängen.
• Eine Istwert/Sollwert-Statusanzeigefunktion ermöglicht den Wechsel
zwischen Istwert- und Sollwertanzeige sowie dem Status
des Temperaturreglers (auto/manuell, RUN/STOP und Alarme).
• Vorbeugende Wartung für Relais mit EIN/AUS-Zähler für den Regelausgang.
E/A-Hauptfunktionen
Ereigniseingänge
• Ohne
• Zwei
Sensoreingänge
• Universaleingänge für Thermoelemente/Pt100
(Modelle mit Temperatureingängen)
• Analogeingänge Strom/Spannung
(Modelle mit Analogeingängen)
Anzeigegenauigkeit
• Thermoelementeingang: ±0,3 % des Istwerts
• Pt-Eingang: ±0,2 % des Istwerts
• Analogeingang: ±0,2 % des Skalenendwerts
Messungs- und Regelungsansprechzeit
• 250 ms
Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und
sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern.
E5CN/E5AN/E5EN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156)
E5CN/E5AN/E5EN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)
(48 x 48 mm)
E5CN
2 Zusatzausgänge
Regelausgang 2
• Ohne
• Spannungsausgang
(schaltend)
(zur Halbleiterrelais-
Ansteuerung)
Regelausgang 1
• Relaisausgang
• Spannung (schaltend, zur Ansteuerung von
Halbleiterrelais)
• Stromausgang (stetig)
• Hybrid-Relaisausgang mit langer Lebensdauer
Digitaler Temperaturregler (Basismodell)
48 × 48 mm
E5CN
Siehe Sicherheitshinweise auf Seite 18.
Zweizeilige Anzeige: Istwert und Sollwert
• Umschaltung auto/manuell
• Statusanzeige des Temperaturreglers
• Funktion „Einfaches Programm"
• Regelausgangs-Gesamt-Taktanzahl-Alarm
• Istwert-Änderungsraten-Alarm
• Modelle mit optionaler
RS-485-Kommunikation
E5CN/E5CN-U
48 × 48 mm
E5CN-U
Vierstellige 11-Segment-Anzeige
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omron E5CN

Inhaltszusammenfassung für Omron E5CN

  • Seite 1 Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern. E5CN/E5AN/E5EN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156) E5CN/E5AN/E5EN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)
  • Seite 2 1 Regelausgang Analogeingang Hinweis: Alle Modelle können für Heizregelung, Kühlregelung sowie Heiz- und Kühlregelung verwendet werden Aufbau der Modellnummer Bestellschlüssel Temperaturregler Optionsmodule E5CN-@ 2 M@@-@-500 E53-CN@@N2 1 2 3 4 5 1. Regelausgang 1 1. Geeigneter Regler R: Relaisausgang CN: E5CN Q: Spannungsausgang (schaltend, zur Ansteuerung von 2.

  • Seite 3: Bestellinformationen Regler Mit Klemmenblöcken

    Ansteuerung von Halbleiterrelais) Stromausgang (stetig) E5CN-C2MLD-500 Hinweis: Geben Sie zur Vervollständigung des Bestellcodes die Versorgungsspannung für das Modell an (d. h. E5CN-R2MT-500 AC100-240 oder E5CN-R2MTD-500 AC/DC24). Optionsmodule Der E5CN kann durch Einbau eines der folgenden Optionsmodule um weitere Funktionen ergänzt werden.

  • Seite 4: Bestellinformationen Regler Mit Steckanschluss

    Spannungsausgang (schaltend, Thermoelement 24 V AC/DC zur Ansteuerung von E5CN-Q2TDU oder Pt 100 Halbleiterrelais) Stromausgang (stetig) E5CN-C2TDU Hinweis: Geben Sie zur Vervollständigung des Bestellcodes die Versorgungsspannung für das Modell an (d. h. E5CN-R2TU AC100-240 oder E5CN-R2TDU AC/DC24). E5CN/E5CN-U Digitaler Temperaturregler (Basismodell)
  • Seite 5 E5B@ vorbereitet wurde (Schalttafelausschnitt 72 x 72 mm). Anschließbar an Modelle Ausführungen mit Klemmenblock Modell E53-COV17 Stecksockel (für Modelle mit Sockelmontage) Hinweis: Bei den Modellen E5CN-@@@-500 ist die Klemmenabdeckung im Lieferumfang enthalten. Modell Frontanschlusssockel P2CF-11 Gummidichtung Frontanschlusssockel mit Berührungsschutz...
  • Seite 6 Modellnummer mit D: 24 V AC, 50/60 Hz; 24 V DC Betriebsspannungsbereich 85 % bis 110 % der Nenn-Versorgungsspannung 100 bis 240 V AC: max. 7,5 VA (E5CN-R2T bei 100 V AC: 3,0 VA) E5CN 24 V AC/V DC: max. 5 VA/3 W (E5CN-R2TD bei 24 V AC: 2,7 VA)

  • Seite 7: Modelle Mit Analogeingängen

    0 bis 5 V 0 bis 10 V kationen Durch Skalieren in den folgenden Bereichen verwendbar: −1999 bis 9999, −199,9 bis 999,9, −19,99 bis 99,99 oder Einstellbereich −1,999 bis 9,999 Einstellungs- nummer Die Standardeinstellungen sind schattiert unterlegt dargestellt. E5CN/E5CN-U Digitaler Temperaturregler (Basismodell)
  • Seite 8 Immer AUS, wenn sich die Hysterese von oberem und unterem tem unterem Grenzwert überlappen. Grenzwert Alarm bei absolu- tem oberem Grenzwert mit Bereitschaft Alarm bei absolu- tem unterem Grenzwert mit Bereitschaft Regelkreisunter- brechung (nur für Alarm 1) Istwert-Ände- rungsraten-Alarm E5CN/E5CN-U Digitaler Temperaturregler (Basismodell)
  • Seite 9 Modelle mit Anschlussklemmen (E5CN): ±5 % vom Skalenendwert, max. ±1 Stelle Thermoelementeingang (R, S, B, W, PL II): Modelle mit Anschlussklemmen (E5CN): (±1 % des Istwerts oder ±10°C (je nachdem, welcher Wert größer ist), max. ±1 Stelle Temperatureinfluss ✽2 Modelle für Sockelmontage (E5CN-U): (±2 % des Istwerts oder ±10°C (je nachdem, welcher Wert größer ist), max. ±1 Stelle Sonstiger Thermoelementeingang: ✽3...

  • Seite 10: Kurve Der Elektrischen Lebenserwartung Für Relais (Referenzwerte)

    Isolationsprüfspan- 1.000 V AC für eine Minute nung Thermo Mini, CX-Thermo Version 4.0 Geeignete Software oder höher Vibrationsfestigkeit 50 Hz, 98 m/s E5AN/E5EN/E5CN/E5CN-U/E5AN-H/ Gewicht E54-CT1: ca. 11,5 g, E54-CT3: ca. 50 g Passende Modelle E5EN-H/E5CN-H Zubehör Kontakte (2) USB- (nur E54-CT3) Stecker (2) Entspricht USB-Spezifikation 1.1...

  • Seite 11: Externe Anschlüsse

    Masse an. (Wenn die Klemmen des Regelausgangs an Masse angeschlossen werden, kann das infolge von Leckströmen zu fehlerhaften Temperaturmesswerten führen.) • Wenden Sie sich an Ihre OMRON-Vertretung, bevor Sie die Sensor-Spannungsversorgung für andere Zwecke als zur Versorgung des ES1B verwenden.

  • Seite 12: Bezeichnungen Der Anzeigen Und Bedienelemente

    Bezeichnungen der Anzeigen und Bedienelemente E5CN Temperatur- Maßeinheit E5CN-U Die Gerätefront von E5CN und E5CN-U ist identisch. Anzeige 1 Funktionsanzeigen Anzeige 2 Aufwärts-Taste Ebenen-Taste Betriebs- Abwärts-Taste artentaste Abmessungen (Maßeinheit: mm) E5CN Schalttafelausschnitt Modelle mit Anschlussklemmen Separat eingebaut Gruppenmontage +1,0 (48 × Anzahl der Geräte − 2,5) 48 ×...
  • Seite 13 Austausch hängt von der Betriebsumgebung ab. Achten Sie auf 48,8 Festlegung dieses Prüfpunkts vor Ort. Der Austausch sollte standardmäßig nach ca. einem Jahr erfolgen. OMRON übernimmt keinerlei Haftung für die Wasserbeständigkeit, falls der Kunde diesen regelmäßigen Austausch nicht durchführt.) Die Gummidichtung muss nicht angebracht werden, wenn kein IP 66 erforderlich ist.

  • Seite 14: E5Cn-U Anschlusssockel

    69,6 bis 77,6 72 × 72 67 × 67 Am E5CN angebracht Schalttafel (1 bis 8 mm) 72 × 72 48 × 48 77,3 (bis Rückseite des E5CN) E5CN-U Anschlusssockel Frontanschlusssockel Anschlussbelegung/Interne Beschaltung Elf Schrauben M3,5 × 7,5 P2CF-11 (Ansicht von oben)

  • Seite 15: Bedienung

    Wert unter -1999 liegt, und wird angezeigt, wenn der Wert über 9999 liegt. Unter diesen Bedingungen funktionieren die Regel- und Alarmausgänge normal. Informationen zum Regelbereich finden Sie im E5CN/E5AN/E5EN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156) ✽...
  • Seite 16 Parameter Basismodell Einige Parameter werden je nach Reglermodell und Parametereinstellungen nicht angezeigt. Weitere Einzelheiten finden Sie im E5CN/E5AN/ E5EN Bedienerhandbuch für digitale Temperatur- Versorgungsspannung EIN regler (Basismodell) (Cat. No. H156) Start in manueller Betriebsart Start in Drücken Sie die TasteO mindestens 3 Sekunde lang.
  • Seite 17 Heizungsüberstrom- pvad Zusätzliche Freigabe des Stellwerts mvse Erkennung bei Stopp und bei Fehler Prozesswertanzeige Funktionen Heizungsüberstrom- Anzeige der Auswahl amad o-dp Sperre Stellwert-Anzeige auto/manuell Heizungsüberstrom- Zeit für automatische hysterese Rückkehr zur Anzeige E5CN/E5CN-U Digitaler Temperaturregler (Basismodell)

  • Seite 18: Sicherheitshinweise

    Spannung des Sekundärausgangs sind auf bestimmte Werte angeschlossen. Aufgrund von externe Störungen können Fehl- funktionen auftreten. beschränkt. ✽3. Das Anzugsdrehmoment für die Klemmenschrauben des E5CN-U beträgt 0,5 Nm. Verwenden Sie keinesfalls einen beschädigten Temperaturreg- ler oder ein beschädigtes Adapterkabel. Es besteht die Gefahr eines leichten elektrischen Schlags sowie Brandgefahr.

  • Seite 19: Hinweise Zur Ordnungsgemäßen Verwendung

    Hinteres Gehäuse: IP20, Klemmenbereich: IP00 Gefahr von Fehlfunktionen bzw. Ausfall des Geräts. 20. Regelausgänge (zur Ansteuerung von Halbleiterrelais), die schalten- (E5CN-U: Gerätefront: IP50, Gehäuserückseite: IP20, Klemmen: de Spannungsausgänge sind, sind von den übrigen internen Schalt- IP00) kreisen nicht galvanisch getrennt. Schließen Sie die Klemmen des Sicherheitshinweise für den Betrieb...

  • Seite 20: Montage

    Der Temperaturregler kann aus dem Gehäuse ausgebaut werden, um Wartungsarbeiten ohne Abklemmen der Klemmenverdrahtung ausführen zu können. Dies ist nur beim E5CN, E5AN und E5EN möglich, nicht jedoch beim E5CN-U. Prüfen Sie die Spezifikationen des Gehäuses und des Temperaturreglers, bevor Sie den Temperaturregler aus dem Gehäuse ausbauen.

  • Seite 21: Gewährleistung Und Anwendungshinweise

    DEN PRODUKTEN STEHEN, GLEICH OB DIESE ANSPRÜCHE AUF EINEM VERTRAG, EINER GEWÄHRLEISTUNG, FAHRLÄSSIGKEIT ODER VERSCHULDENSUNABHÄNGIGER HAFTUNG BASIEREN. OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinaus gehen, für das der Haftungsanspruch geltend gemacht wird.
