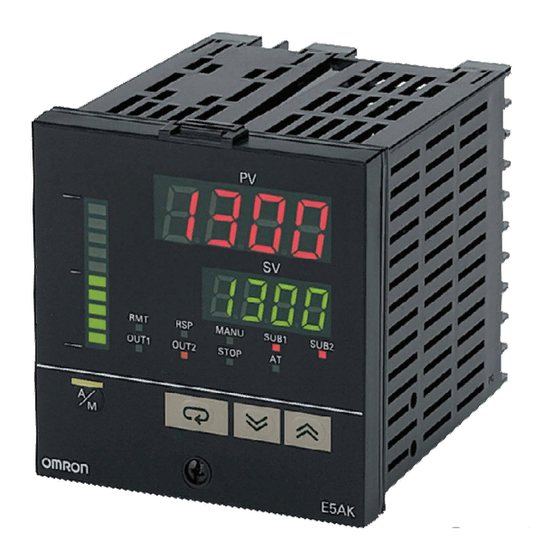

Temperaturregler
Selbstoptimierender Temperaturregler mit
Fuzzy–Logic
Modularer Aufbau
100 ms Erkennungszeit für Analogeingänge
Abstimmung mit Fuzzy–Selbstoptimierung
Entspricht den EMV– und Sicherheitsstandards
Schutzklasse IP66 bzw. NEMA4 für Gehäusefront
Dezentrale Sollwert–Einstellung
Serielle Kommunikation über RS–232C, RS422 und
RS–485 und Übertragungsausgang (4...20 mA)
Schritt–Regelung
Heiz– und Kühlregelung
Bestellhinweise
Beschreibung
Hinweis:
1. Wird die Alarmfunktion bei einer Heizkreisunterbrechung verwendet, kann der Linear–Ausgang nicht für den Regelausgang
Heizen eingesetzt werden. Der Temperaturregler verfügt über Übertragungsausgänge von 4...20 mA für Ist– und andere Werte
und Regelausgänge von 4...20 mA oder 0...20 mA für die Stromausgänge.
2. Beachten Sie bei der Bestellung die genaue Spezifikation des Stromübertragers, das Ausgangsmodul und der optionalen Bau-
gruppe.
Beschreibung
Ausgangsmodul
Hinweis:
1. Der Temperaturregler verwendet ein spezielles, hochauflösendes Ausgangsmodul. Das Strom–Ausgangsmodul E53–C des
E5jX kann nicht für den Temperaturregler verwendet werden.
Typ
E5AK-AA2-500
E5AK-PRR2-500
E5EK-AA2-500
E5EK-PRR2-500
Typ
E53-R
E53-S
E53-Q
E53-Q3
E53-Q4
E53-C3
E53-C3D
E53-V34
E53-V35
E5AK/EK
Spezifikation
Standard–Regler mit Klemmenabdeckung
Schritt–Regler mit Klemmenabdeckung
Standard–Regler mit Klemmenabdeckung
Schritt–Regler mit Klemmenabdeckung
Spezifikation
Relais
SSR
Puls (NPN) 12 VDC
Puls (NPN) 24 VDC
Puls (PNP) 24 VDC
Linear (4...20 mA)
Linear (0...20 mA)
Linear (0...10 V)
Linear (0...5 V)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Omron E5AK
Inhaltszusammenfassung für Omron E5AK
- Seite 1 Temperaturregler E5AK/EK Selbstoptimierender Temperaturregler mit Fuzzy–Logic Modularer Aufbau 100 ms Erkennungszeit für Analogeingänge Abstimmung mit Fuzzy–Selbstoptimierung Entspricht den EMV– und Sicherheitsstandards Schutzklasse IP66 bzw. NEMA4 für Gehäusefront Dezentrale Sollwert–Einstellung Serielle Kommunikation über RS–232C, RS422 und RS–485 und Übertragungsausgang (4...20 mA) Schritt–Regelung...
-
Seite 2: Temperaturbereiche
Übertragungsausgang Hinweis: 1. Die optionalen Module können entweder für den E5AK oder den E5EK verwendet werden. 2. Auf dem E5AK können bis zu drei optionale Baugruppen installiert werden. Beim E5EK kann nur ein optionales Modul installiert werden. Prüfbericht Der Temperaturregler kann zusammen mit einem Prüfbericht ausgeliefert werden. -
Seite 3: Spezifikationen
Spezifikationen Nenndaten Versorgungsspannung 100...240 VAC, 50/60 Hz Versorgungsspannungstoleranz 85...110% der Spannungsversorgung Leistungsaufnahme E5AK: 16 VA E5EK: 15 VA Eingang Thermoelement: K, J, T, E, L, U, N, R, S, B, W, PLII Platin–Widerstandsthermometer: JPt100, Pt100 4...20 mA, 0...20 mA (Eingangsimpedanz: 150 Ω) - Seite 4 Schutzart nach IEC–Norm: IP20 Klemmen: Schutzart nach IEC–Norm: IP00 Speicherschutz Nichtflüchtiger Speicher (Anzahl der Speichervorgänge: 100.000) Gewicht E5AK: ca. 450 g E5EK: ca. 320 g Befestigungsklammern: ca. 65 g Abstrahlung Gehäuse: EN55011 Gruppe 1 Klasse A Leitungsgeführte Abstrahlung: EN55011 Gruppe 1 Klasse A Störfestigkeit gegen elektrostatische...
-
Seite 5: Kenndaten Des Ausgangsmodules
E5AK/EK E5AK/EK Kenndaten des Ausgangsmodules Relaisausgang 5 A bei 250 VAC (Widerstandslast) SSR–Ausgang 1 A bei 75...250 VAC (Widerstandslast) Spannungsausgang NPN: 40 mA bei 12 VDC (mit Kurzschlußschutz) NPN: 20 mA bei 24 VDC (mit Kurzschlußschutz) PNP: 20 mA bei 24 VDC (mit Kurzschlußschutz) 4...20 mA, zulässige Lastimpedanz: 600 Ω... - Seite 6 Leuchtet während des dezentra- A/M–Taste len SP–Betriebes. • Umschaltung zwischen automatischem Bar Graph und manuellem Betrieb. Beim Standardmodell E5AK– AA2 wird über den Bargraphen der Ausgangs–Stellwert (Hei- zen) in Schritten von 10 % pro Segment angezeigt. Beim 3–Punkt Schrittregler wird über...
- Seite 7 E5AK/EK E5AK/EK etrieb Hinweis: Schalten Sie die Spannungsversorgung des Temperaturreglers aus, bevor sie die Schaltereinstellungen ändern. Einstellungen Installieren Sie bei einem Standardregler die Ausgangsmodule der Re- Einbau der Kommunikationsbaugruppen gelausgänge 1 und 2 vor dem Einbau des Temperaturreglers in der •...
- Seite 8 Haken im oberen Teil des Gerätes nach oben. Hook 2. Halten Sie das Gehäuse fest und ziehen das Gerät heraus. Installation 1. Führen Sie den E5AK, entsprechend der nachfolgenden Abbildung in den Schalttafelausschnitt ein. 2. Installieren Sie den Befestigungsadapter (Zubehör) auf der Gehäuseoberseite und der Gehäuseunterseite.
- Seite 9 E5AK/EK E5AK/EK E53-COV0809, E53-COV08 Klemmenabdeckung (muß separat bestellt werden). Bei Reglern mit der zusätzlichen Be– zeichnung –500 sind die Klemmenabdeckungen enthalten. Befestigen Sie die Klemmenabdeckung entsprechend der nachfolgen- den Abbildung. Alarmeinstellung Alarmbetrieb Alarmausgang Schalter– einstellung X: positiver Wert X: negativer Wert Oberer und unterer Grenzwert–Alarm...
- Seite 10 E5AK/EK E5AK/EK Abmessungen (mm) E5AK Schalttafelausschnitte 110 min. 96 x 96 120 min. Hinweis: 1. Empfohlene Schalttafeldicke: 1...8 mm. 2. Der angegebene vertikale und horizontale Installationszwischenraum zwischen jedem Regler muß eingehalten werden. E5EK Schalttafelausschnitte 60 min. 120 min. Hinweis: 1. Empfohlene Schalttafeldicke: 1...8 mm.
-
Seite 11: Installation
E5AK/EK E5AK/EK Installation Klemmenverdrahtung des E5AK Klemmenanordnung AC100–240V~ 50/60 Hz TRSF: Übertragungsausgang EV1...4: Ereigniseingang PTMR: Potentiometer RSP: Dezentraler SP–Eingang Verdrahtung Spannungsversorgung Legen Sie an die Eingangsklemmen 9 und 10 max. eine Spannung von 100...240 VAC, 50/60 Hz und ca. 16 VA. - Seite 12 0...5 VDC; zulässige Lastimpedanz: max. 1 kΩ; Auflösung: ca. 2600 Beim Temperaturregler E5AK–PRR2 ist der Regelausgang (250 VAC, 1 A) festgelegt. Beim Austausch des Moduls verwenden Sie E53–R. Das in der folgenden Abbildung dargestellte Diagramm zeigt das Verhältnis zwischen den Klemmen und der Relaiseinstellung (Öffnen/Schließen).
- Seite 13 Wird die Heizkreisunterbrechungs–Funktion (HBA) beim E5AK–AA2 verwendet, schließen Sie an die Klemmen 15...17 den CT–Eingang (CT = Stromwandler) an. Beim Überwachen der Ventilöffnung beim Regler E5AK–PRR2 muß an die Klemmen 15...17 ein Potentiometer (PTMR) ange– schlossen werden. Beschalten Sie die Eingänge wie folgt: 31 32 CT–Eingang...
-
Seite 14: Klemmenverdrahtung Des E5Ek
E5AK/EK E5AK/EK Polarität des kontaktlosen Eingangs: – – Ereigniseingang 3 und 4 Ereigniseingang 1 und 2 Übertragungsausgang Schließen Sie den Übertragungsausgang (TRSF) an die Klemmen 29 und 30 an. Nachfolgend ist die interne Ausgangsschaltung dargestellt: 4...20 mA – Übertragungsausgangs–Spezifikation: 4...20 mA, Zulässige Lastimpedanz: max. - Seite 15 0...5 VDC; zulässige Lastimpedanz: max. 1 kΩ; Auflösung: ca. 2600 Beim Temperaturregler E5AK–PRR2 ist der Regelausgang (250 VAC, 1 A) festgelegt. Beim Austausch des Moduls verwenden Sie E53–R. Das in der folgenden Abbildung dargestellte Diagramm zeigt das Verhältnis zwischen den Klemmen und der Relaiseinstellung (Öffnen/Schließen).
- Seite 16 Wird die Heizkreisunterbrechungs–Funktion (HBA) beim E5AK–AA2 verwendet, schließen Sie an die Klemmen 15...17 den CT–Eingang (CT = Stromwandler) an. Beim Überwachen der Ventilöffnung beim Regler E5AK–PRR2 muß an die Klemmen 15...17 ein Potentiometer (PTMR) ange– schlossen werden. Beschalten Sie die Eingänge wie folgt: 21 22 CT–Eingang...
- Seite 17 E5AK/EK E5AK/EK Ereigniseingang Schließen Sie die Ereigniseingänge 1 und 2 (EV1/2) an die Klemmen 18...20 an. Beachten Sie, daß bei einem Temperaturregler mit einer Ereignisein- gangsfunktion die Klemmen 18...20 nicht verwendet werden dürfen. Beschalten Sie die Ereigniseingänge wie folgt: Die Klemmen 18 und 24 (COM) sind intern miteinander verbunden.
-
Seite 18: Vorsichtsmaßnahmen Bei Der Verdrahtung
Zum Verdrahten der Temperaturregler werden lötfreie Kabelenden (Klemmenschuhe) empfohlen. Ziehen Sie die Klemmenschrauben mit einem max. Drehmoment von 0,78 Nm an. Achten Sie darauf, daß diese Angabe nicht überschritten wird. Spannungsversorgung Der Temperaturregler E5AK/E5EK verfügt über unabhängige Spannungsversorgungen für jeden der unten dargestellten Klemmenblocks. E5EK E5AK... - Seite 19 Spannungsausgang (12 VDC, 20 mA max.) Siehe nachfolgende Tabelle Modell G3PA G3NH G3NA G3NE Darstellung Parallelschal– E5AK/E5EK: 8 Stck. E5AK/E5EK: 8 Stck. E5AK/E5EK: 5 Stck. E5AK/E5EK: 2 Stck. E5AK/E5EK: 5 Stck. tung von SSR E5CK: 4 Stck. E5CK: 4 Stck.
