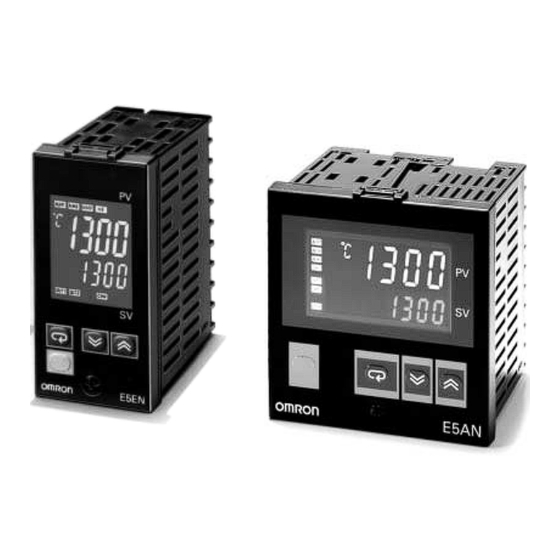

Omron E5AN Handbuch

Digitale Temperaturregler
Kompakte und intelligente
Temperaturregler
Einbautiefe von nur 78 mm
Verschiedene Temperatureingänge: Thermoelement,
Platin–Widerstandsthermometer, kontaktloser Tem-
peraturfühler und analoge Eingänge
Auto–Tuning und Selbstoptimierung verfügbar
Auto–Tuning ist während Ausführung der Selbstopti-
mierung möglich
Kühlregelung oder Heiz–/Kühlregelung
Ereigniseingang ermöglicht mehrfache Sollwertaus–
wahlmöglichkeiten und Run/Stop–Funktion
Wasserdichte Konstruktion (NEMA4: entspricht IP66)
Entspricht UL, CSA und IEC–Sicherheitsvorschriften
und besitzt das CE–Zeichen
Klemmenverdrahtungen
Standard–Modelle
Größe Versorgungs–
spannung
E5EN: 100 bis 240 VAC
1/8 DIN 1/8 DIN
48 x 96 x 78 mm
(BxHxT)
E5AN:
1/4 DIN
24 VAC/VDC
96 x 96 x 78 mm 96 x 96 x 78 mm
(BxHxT)
Hinweis: 1. Ein Stromtransformator (CT) wird nicht zusammen mit der Baugruppe geliefert. Denken Sie bitte bei der Bestellung eines
E5AN/E5EN daran, diesen ebenfalls zu bestellen.
2. Geben Sie bei der Bestellung die Spezifikationen der Spannungsversorgung an.
3. Bei Verwendung der Heiz– und Kühlfunktion wird die Anzahl der Alarmausgänge auf zwei reduziert.
4. Bei Verwendung der Heiz– und Kühlfunktion oder des Heizkreisunterbrechungsalarms wird für jede verwendete Funktion ein
Alarmausgang deaktiviert.
Stromtransformator
(separat zu bestellen)
Modell E54-CT1
Lochdurchmesser 5,8 mm
Anzahl der Ausgang
Alarmpunkte
3 Relais
Spannungs–
ausgang (zur ausgang (zur
Ansteuerung der
Halbleiterrelais)
Strom
3 Relais
Spannungs–
ausgang (zur ausgang (zur
Ansteuerung der
Halbleiterrelais)
Strom
E54-CT3
12,0 mm
Heizkreis– Thermoelement
unterbrechungs–
alarm
Nein E5EN-R3MTC-500
Ja E5EN-R3HMTC-500
Nein E5EN-Q3MTC-500
Ja E5EN-Q3HMTC-500
Nein E5EN-C3MTC-500
Nein E5EN-R3MTC-500
Ja E5EN-R3HMTC-500
Nein E5EN-Q3MTC-500
Ja E5EN-Q3HMTC-500
Nein E5EN-C3MTC-500
E5AN/E5EN
Platin–Widerstands–
thermometer
E5EN-R3MP-500
E5EN-R3HMP-500
E5EN-Q3MP-500
E5EN-Q3HMP-500
E5EN-C3MP-500
E5EN-R3MP-500
E5EN-R3HMP-500
E5EN-Q3MP-500
E5EN-Q3HMP-500
E5EN-C3MP-500
1
