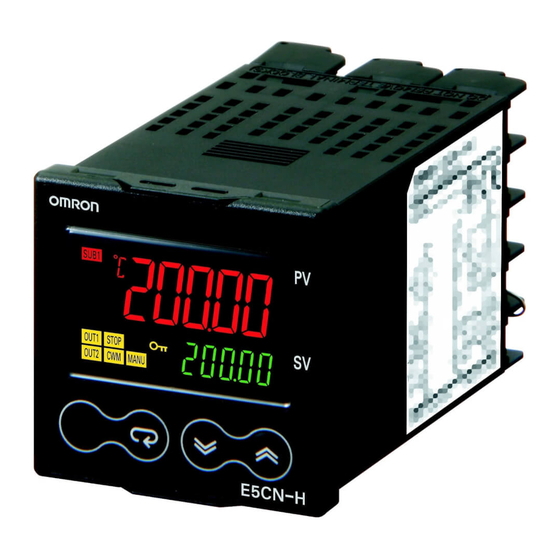

Digitaler Temperaturregler mit erweitertem Funktionsumfang
E5CN-H
Ein neuer Hochleistungsregler: Hohe Auflösung, hohe Geschwindigkeit
und hohe Eingangsgenauigkeit.
Mit Logikoperationen und vorbeugenden
Wartungsfunktionen.
• Hoch auflösendes Display mit 5-stelliger Anzeige/0,01°C in einem
Regler mit kompakten Abmessungen (48 x 48 mm).
• Schneller Abtastzyklus von 60 ms.
• Hohe Genauigkeit
Thermoelement-/Pt 100-Eingang: ±0,1% des Istwerts
Analogeingang: ±0,1% vom Skalenendwert
• Universaleingänge bei allen Modellen (Thermoelement, Pt 100,
analog) zum Anschluss verschiedener Sensoren an einem Regler.
• Eine Istwert/Sollwert-Statusanzeigefunktion ermöglicht den
Wechsel zwischen Istwert- und Sollwertanzeige sowie der Anzeige
des Temperaturregler-Status (auto/manuell, RUN/STOP und
Alarme).
• Flexible Kontaktausgänge mit Logikoperationen (UND, ODER und
Zeitfunktion), die mit der Support Software eingestellt werden
(CX-Thermo Ver. 4.0)
• Vorbeugende Wartung für Relais mit EIN/AUS-Zähler für den Regelausgang.
E/A-Hauptfunktionen
Ereigniseingänge
• Ohne
• Zwei
Universal-Sensoreingänge
• Universelle Thermoelement-/
Pt100-/Analogeingänge
(Strom/Spannung).
Anzeigegenauigkeit
• Thermoelement-/Pt100 -Eingang:
±0,1% des Istwerts
• Analogeingang: ±0,1% des
Messbereichsendwerts
Messungs- und Regelungsansprechzeit
• 60 ms
Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und sonstige
Informationen zum Betrieb in den folgenden Benutzerhandbüchern.
E5CN-H/E5AN-H/E5EN-H Bedienerhandbuch für digitale Temperaturregler, Ausführung mit erweitertem Funktionsumfang (Cat. No. H157)
E5CN-H/E5AN-H/E5EN-H Kommunikationshandbuch für digitale Temperaturregler, Ausführung mit erweitertem Funktionsumfang (Cat. No. H159)
(48 x 48 mm)
E5CN-H
Regelausgang 2
• Ohne
• Spannungsausgang
(schaltend)
(zur Ansteuerung
von Halbleiterrelais)
Regelausgang 1
• Relaisausgang
• Spannungsausgang (schaltend,
zur Ansteuerung von Halbleiterrelais)
• Stromausgang (stetig)
• Analoger Spannungsausgang (stetig)
Digitaler Temperaturregler mit erweitertem Funktionsumfang
Zweizeilige Anzeige: Istwert und Sollwert
Fünfstellige 11-Segment-Anzeige
mit hoher Auflösung von 0,01°C
• Umschaltung auto/manuell
• Statusanzeige des Temperaturreglers
• Funktion „Einfaches Programm"
Zusatzausgänge
• Logikoperationen
• Zwei
• Regelausgangs-Ein/Aus-Zähler-Alarm
• Istwert-Änderungsraten-Alarm
• Modelle mit optionaler RS-485-
oder RS-232C-Kommunikation
48 × 48 mm
E5CN-H
Siehe Sicherheitshinweise auf Seite 18.
E5CN-H
1
