Inbetriebnahme
Brennervoreinstellung
Brenner
Düse
Brenner-
leistung
Gph
Q
2.Stufe
1.Stufe
L 02.118
1,25/45°S
DUO
1,50/45°S
1,75/60°S
2,00/60°S
2,25/60°S
L 02.175
1,50/60°S
DUO
1,75/60°S
2,00/60°S
2,50/60°S
2,75/60°S

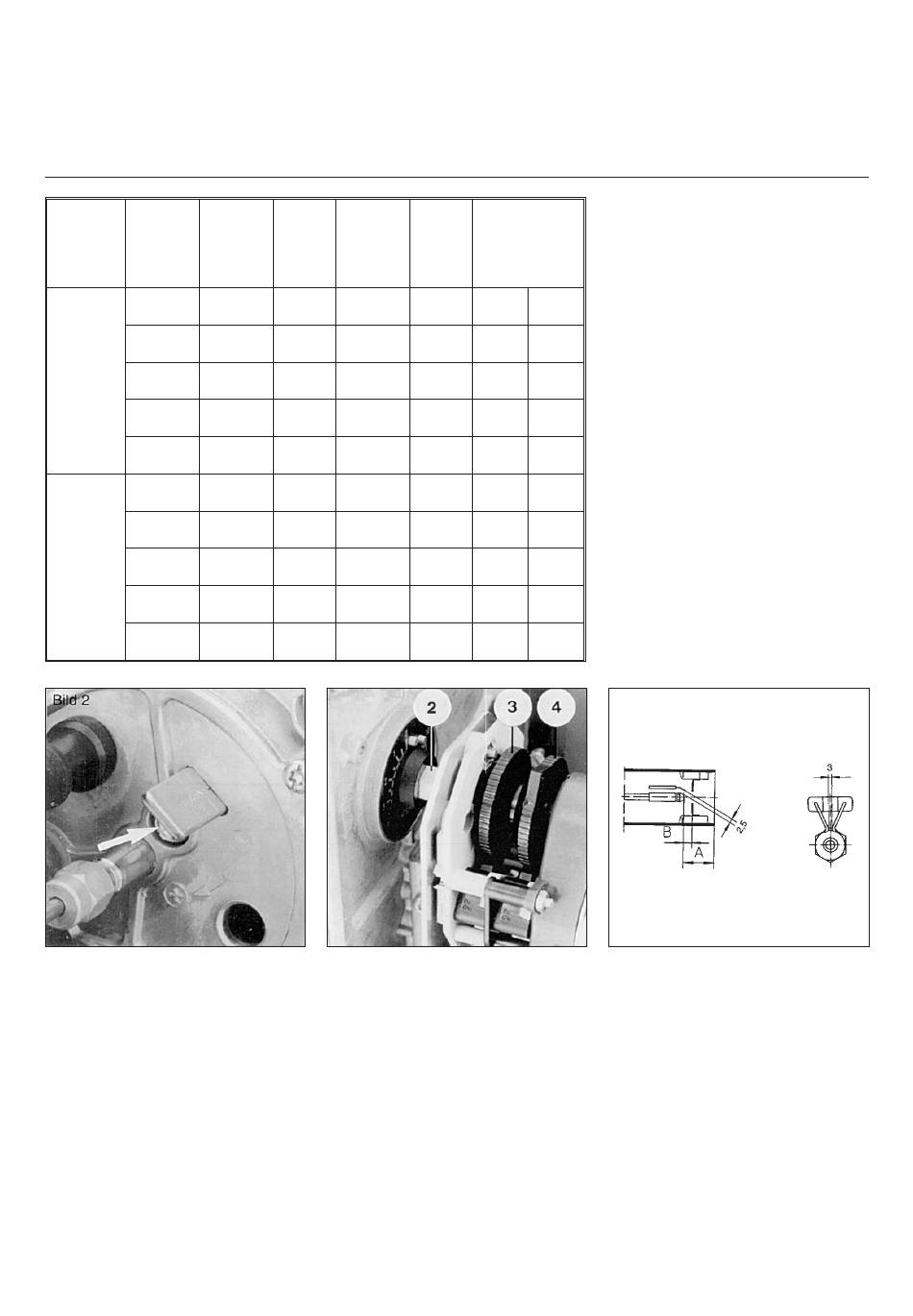

Kopfeinstellung (Bild 1)
Durch Drehen der Schraube wird das
Düsengestänge im Flammenrohr ver-
schoben. Der in obiger Einstelltabelle
angegebene A-Wert ist der Abstand
zwischen Düse- und Flammenrohrvor-
derkante.
Luftklappeneinstellung (Bild 2)
Die Luftklappenstellung wird an der
Luftklappenachse (Pos.2) mit einem
Gabelschlüssel SW10 verändert. Die
Nockenräder (Pos.3+4) werden ohne
Werkzeug von Hand eingestellt und
betätigen die entsprechenden Micro-
schalter (Pos.5+6). Die in obiger Ta-
belle angegebenen Werte können an
der Skalenscheibe (Pos.7) reproduziert
werden.
Durch-
Pumpen-d
satz
ruck
kW
kg/h
bar
F
2.Stufe
2.Stufe
1.Stufe
1.Stufe
75
6,4
20
60
5,1
12
95
7,9
20
75
6,2
12
105
9,0
20
85
7,0
12
110
9,2
20
90
7,5
12
118
10,4
20
100
8,2
12
100
8,3
23
65
5,5
9
110
9,4
23
75
6,3
9
130
11,2
23
90
7,5
9
160
13,3
23
105
8,8
9
180
15,0
23
120
10,1
9
Luftklappeneinstellung Stufe 1
Die werkseitige Voreinstellung kann in
der Regel beibehalten werden. Bei ei-
ner Veränderung der Luftklappenstel-
lung gehen Sie wie folgt vor:
– Luftklappenachse auf neuen Skalen-
wert einstellen.
– Nockenrad (Pos.3) bis zum Schalt-
punkt drehen. die Stellung der Luft-
klappenachse muß hierbei mit dem
Gabelschlüssel gesichert werden.
Luftklappeneinstellung Stufe 2
– Luftklappenachse auf neuen Skalen-
wert einstellen.
– Nockenrad (Pos.4) bis zum
Schalt-punkt drehen. die Stellung der
Luftklappenachse muß hierbei mit
dem Gabelschlüssel gesichert werden.
08/2005 - Art. Nr. 13 018 209A
Luftein-
Kopfeinstellung
stellung
s. Zchng. unten
Skala
mm
2.Stufe
1.Stufe
A
B
Maß
Maß
4,0
41
6
1,8
5,0
39
6
3,5
6,0
37
6
4,2
5,5
33
4,5
6
8,0
33
6
5,0
4,8
53
8
2,2
5,0
51
8
3,0
6,5
51
8
4,0
9,0
49
8
4,5
9,0
39
8
5,0
Einstellen der Mischeinrichtung
Die Angaben zur Voreinstellung der
Mischeinrichtung verkürzen und er-
leichtern die Brennereinstellung.
Bei der Inbetriebnahme muß der
Brenner unter Berücksichtigung der
Verbrennungsergebnisse exakt
eingestellt werden. Die Einstellungs-
empfehlungen beziehen sich auf einen
Feuerraum-druck von ± 0 mbar.
Einstellwerte überprüfen
Die nebenstehenden Einstellwerte in je-
dem Fall sorgfältig überprüfen. Es
können anlagenbedingte Korrekturen
notwendig sein.
Düsenempfehlung
Günstige Verbrennungswerte sind nur
unter Verwendung der aufgeführten
Düsen (DIN 4790) zu erreichen:
Danfoss 60° S
60° und 45°
Die Düsengröße und den entspre-
chenden Pumpendruckbereich
entnehmen Sie der nebenstehenden
Einstelltabelle.
Zündelektrodeneinstellung (Bild 3)
Die Zündelektroden sind werkseitig
vor-eingestellt.
· Überprüfen Sie die angegebenen
Abstände entsprechend der obenste-
henden Skizze.
· Beachten Sie, daß der Zündfunke
nicht auf Düse oder Turbulator
überspringt und den Ölsprühkegel
einwandfrei erreicht.
