Übersicht
Arbeitsfeld
Technische Daten
Maßbild

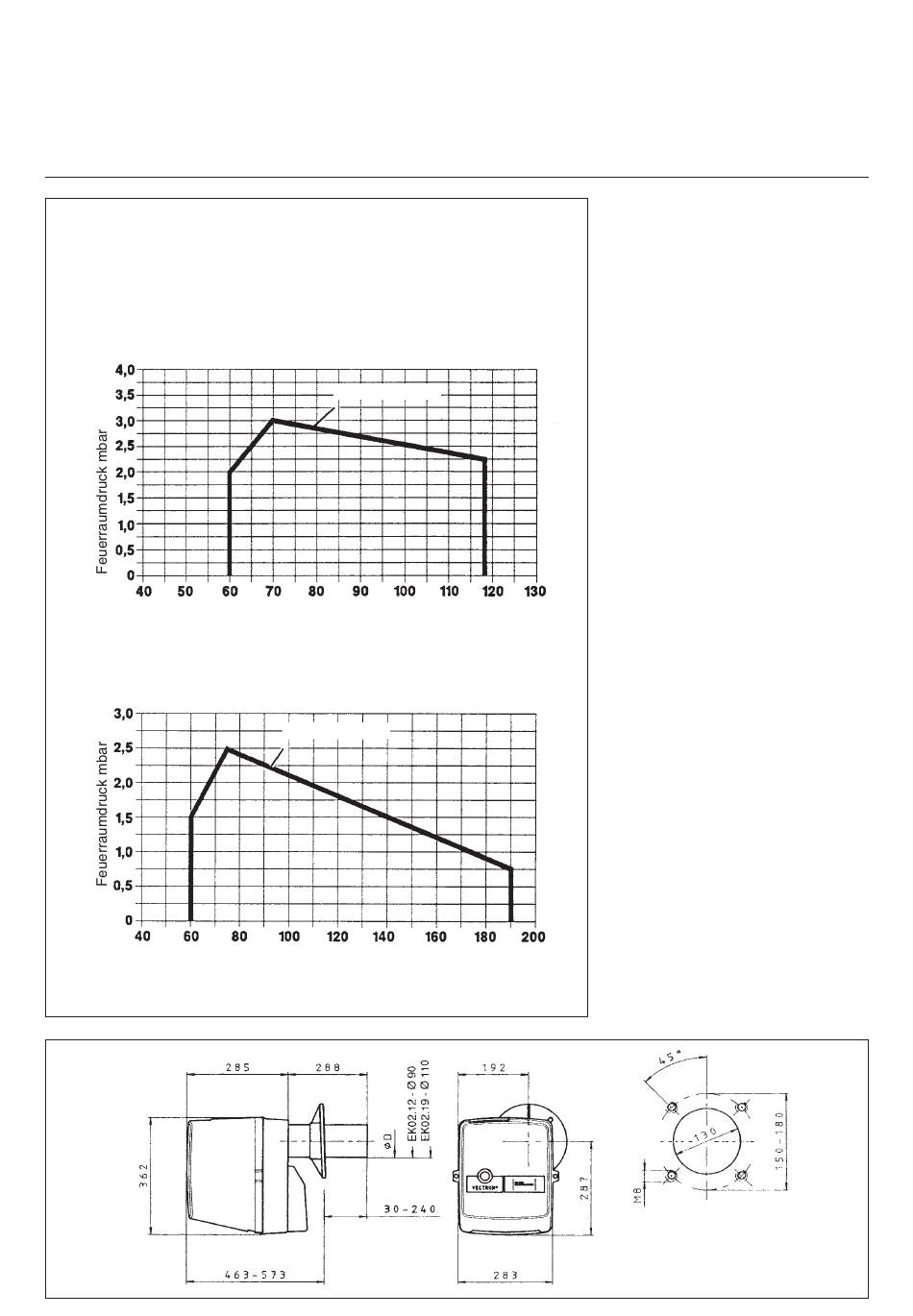

Hinweis zum Arbeitsfeld
Das Arbeitsfeld zeigt den Brennstoffmassenstrom in Abhängigkeit vom Brennkam-
merdruck.Es entspricht Maximalwerten, nach DIN 4787, gemessen am Prüf-
flammenrohr.
Bei Brennerauswahl ist der Kesselwirkungsgrad zu berücksichtigen.
Maßbild
4
L 02.118 DUO
Feuerungswärmeleistung kW
L 02.175 DUO
Feuerungswärmeleistung kW
08/2005 - Art. Nr. 13 018 209A
Technische Daten
Feuerungswärmeleistung
L 02.118 DUO
L 02.175 DUO
Brennstoffmassenstrom
L 02.118 DUO
L 02.175 DUO
5,0 - 15,0 kg/h
Betriebsart
Brennstoff
nach Ländernormung
Feuerungsautomat
LOA 24 / LOA 44
Motor
2850 1/min, 180 Watt
El. Leistungsaufnahme
Pumpe
Getriebeleistung
Düse
Ölschläuche
R
3
/
8
Zündtransformator
Gewicht
Baumuster Nr.
L 02.118 DUO
L 02.175 DUO
Lieferumfang
Der Verpackung des Brenners wird
beigelegt:
1 Schiebeflansch mit Flanschdichtung
1 Beutel mit Befestigungsteilen
1 Tasche Technische Dokumentation
Folgendes Werkzeug ist für die
Brennermontage erforderlich:
– Gabelschlüssel SW 10
– Gabelschlüssel SW 12
– Gabelschlüssel SW 13
– Gabelschlüssel SW 16
– Gabelschlüssel SW 19
– Schraubendreher
– 6-Kant-Schraubendreher SW4
– Düsensteckschlüssel SW16
– Phasenprüfer
60 - 118 kW
60 - 190 kW
5,0 - 10 kg/h
zweistufig
Heizöl EL
230 V, 50 Hz
300W
AT 3 45 D
57 l/h
eingebaut
" x 1000 mm
ZM 20/10
15 kg
19805 / 90
19789 / 89
