Inbetriebnahme
Kontrollmaßnahmen
Funktionsablauf
Kontrollen vor der Inbetriebnahme
Vor der Inbetriebnahme überprüfen Sie
folgende Punkte an der Anlage:
– Wasserdruck im Heizkreis
– Umwälzpumpe ist in Betrieb
– Zugregler im Kamin öffnet sich
– Stromversorgung (230 V) zum Kessel
ist gewährleistet
– Ölstand im Tank
– Anschlüsse der Ölschläuche
(Vorlauf/Rücklauf und Dichtigkeit)
– Ölventile im Vorlauf sind offen
– Einstellung der Brenner-Mischeinrich-
tung (siehe Einstelltabelle)
– Elektrodeneinstellung
– Einstellung der Thermostate

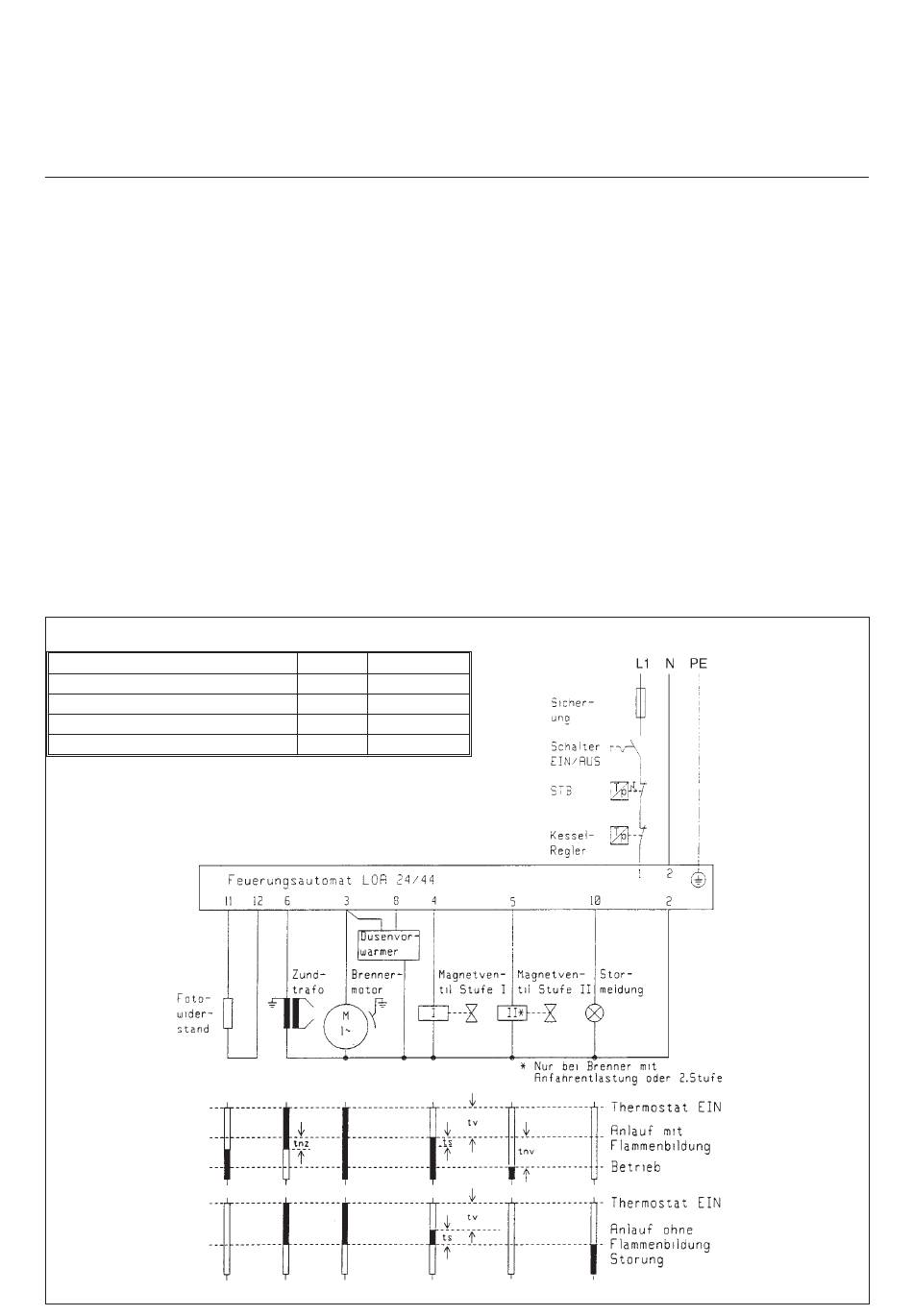

Funktionsschema LOA 24 / LOA 44
tv = Vorzündzeit / Vorspülzeit
ts = Sicherheitszeit
tnz = Nachzündzeit
tnv = Verzögerung 2.Stufe
8
Funktionsbeschreibung
Die Anlage wird eingeschaltet:
– der Regelkreis schließt
– der Motor läuft an
– die Zündung wird in Betrieb gesetzt
und der Feuerraum vorbelüftet.
Das Magnetventil bleibt während der
Vorbelüftungszeit stromlos geschlos-
sen.
Nach der Vorbelüftungszeit:
– das Ventil öffnet sich und
– die Flammenbildung erfolgt.
Die Verbrennungsluftmenge ist entspre-
chend dem Öldurchsatz eingestellt.
Öffnet der Regelkreis, schaltet der
Brenner ab.
Vorzeitiges Flammensignal
Während der Vorspülzeit bzw.
Vorzündzeit darf grundsätzlich kein
Flammensignal vorhanden sein. Tritt
während dieser Zeit ein Signal auf, löst
der Automat nach Ablauf der Vorspül-
LOA 24
LOA 44
13 sec
ca. 25 sec
10 sec
max. 5 sec
15 sec
ca. 5 - 0,5 sec
15 sec
ca. 5 sec
08/2005 - Art. Nr. 13 018 209A
und der Sicherheitszeit die Störabschal-
tung aus. Während der Sicherheitszeit
unterbleibt dabei die Ölfreigabe.
Anlauf ohne Flammenbildung
Ist am Ende der Sicherheitszeit keine
Flamme vorhanden, wird sofort eine
Störabschaltung ausgelöst. Die
Entstörung ist frühestens nach 30 s
möglich.
Erlöschen der Flamme während des
Betriebes
Bei Flammenunterbrechung während
des Betriebes wird sofort die Brenn-
stoffzufuhr gesperrt und ein neuer Start-
versuch unter Beibehaltung des
Funktionsablaufes durchgeführt.
