Wartung
Servicearbeiten an Kessel und
Brenner führt ausschlißlich der
geschulte Heizungsfachmann durch.
Um eine tournusgemäße Durchfüh-
rung der Servicearbeiten zu
gewährleisten sollte dem Betreiber
der Anlage der Abschluß eines
Wartungsvertrages empfohlen
werden.
Beachten
Vor Wartungs- und Reinigungsarbeiten,
Strom abschalten.
Für die Wartung bieten sich 3 Versionen, um die einzelnen Bauteile (Wartungsziele) zu erreichen.
10
Betriebsstundenzähler
Um die Brennerlaufzeiten zu kon-
trollieren, wird der Einbau eines Be-
triebsstundenzählers empfohlen. Zu
kurze Brennerlaufzeiten erhöhen die
Stillstandsverluste. Der Brenner sollte
dann auf eine kleinere Leistung neu ein-
gestellt werden.

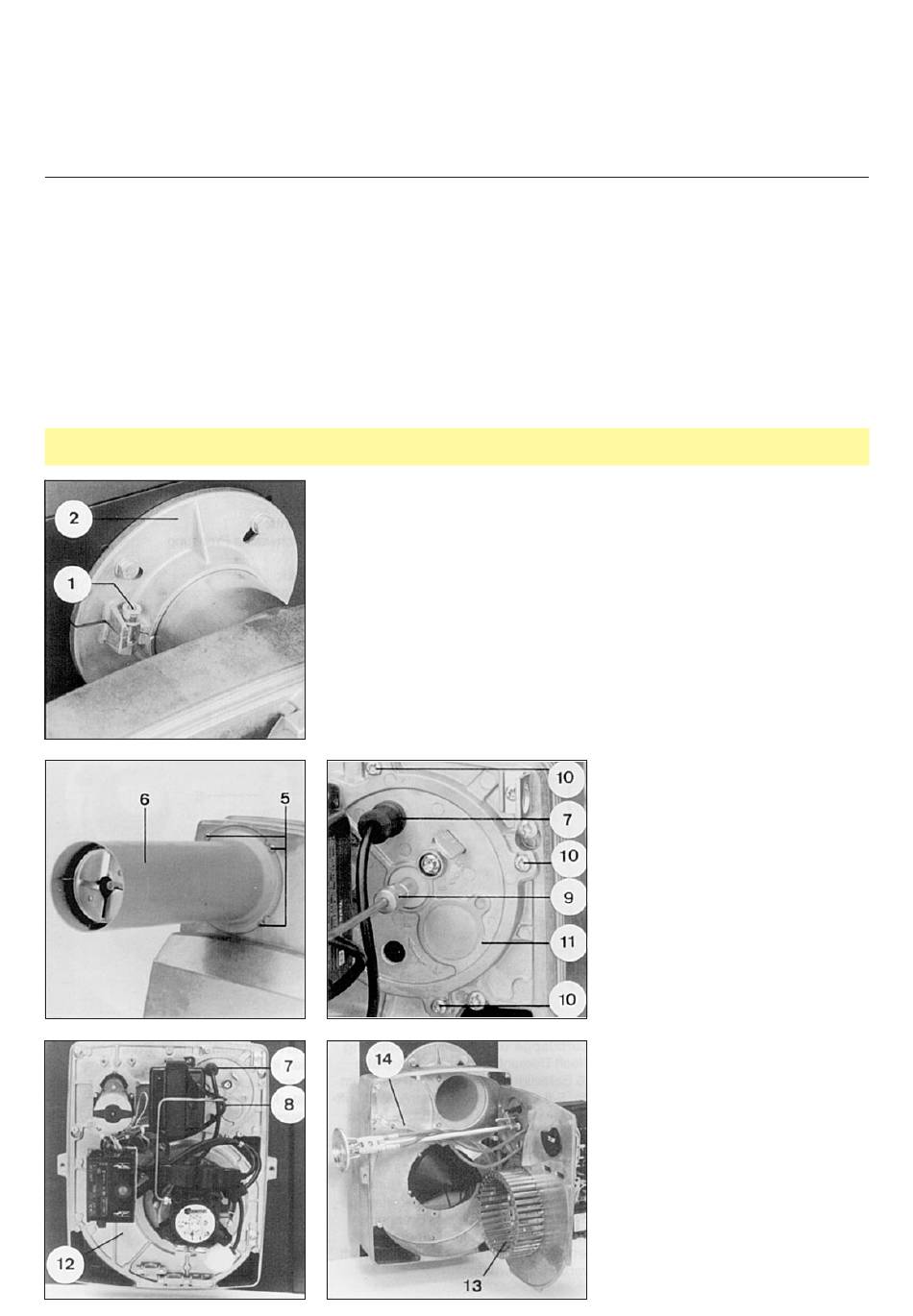

Version 1
· Strom abschalten
· Befestigungsschraube (Pos.1) lösen
· Brenner leicht anheben und aus dem
Brennerflansch (Pos.2) ziehen
Flammenrohr demontieren
· die 4 Befestigungsschrauben (Pos.5)
lösen
· Flammenrohr (Pos.6) drehen und
abziehen (Bajonettverschluß)
· Achtung: Flammenrohr kann heiß
sein
08/2005 - Art. Nr. 13 018 209A
Kontrolle der Abgastemperatur
· regelmäßig die Abgastemperatur
überprüfen
· Kessel reinigen, wenn die Abgastem-
peratur den Wert der Inbetriebnahme
um mehr als 30 °C überschreitet
· setzen Sie zur Vereinfachung der
Kontrolle eine Abgastemperaturan-
zeige ein
Wartungsziel
– Turbulator
– Zündelektrodenblock
– Zündkabel
– Fotowiderstand
– Düsenstock
– Luftkasten
– Luftkastendeckel
– Luftklappe
– Dämmaterial
Version 2
· Strom abschalten
· Düsenstock ausbauen
· Ölleitung (Pos.9) lösen
· Zündkabel (Pos.8) am Transformator
abziehen
· Fotowiderstand (Pos.7) abziehen
· Steckerverbindung trennen
· 3 Schrauben (Pos.10) lösen
(Bajonettverschluß)
· Deckplatte der Mischzündeinrichtung
(Pos.11) leicht drehen und komplette
Mischzündeinrichtung herausziehen
Wartungsziel
– Turbulator
– Düse
– Zündelektrodenblock
– Düsenstock
– Fotowiderstand
Version 3
· Strom abschalten
· 6 Befestigungsschrauben ca. 5 - 6
Umdrehungen lösen
· Gehäuseplatte (Pos.12) in Vorrich-
tung einhängen (Serviceposition)
Wartungsziel
– Innengehäuse
– Ventilatorrad (Pos.13)
– Mischzündeinrichtung
– Fotowiderstand
– Luftabschlußklappe (Pos.14)
