Montage
Ölversorgung

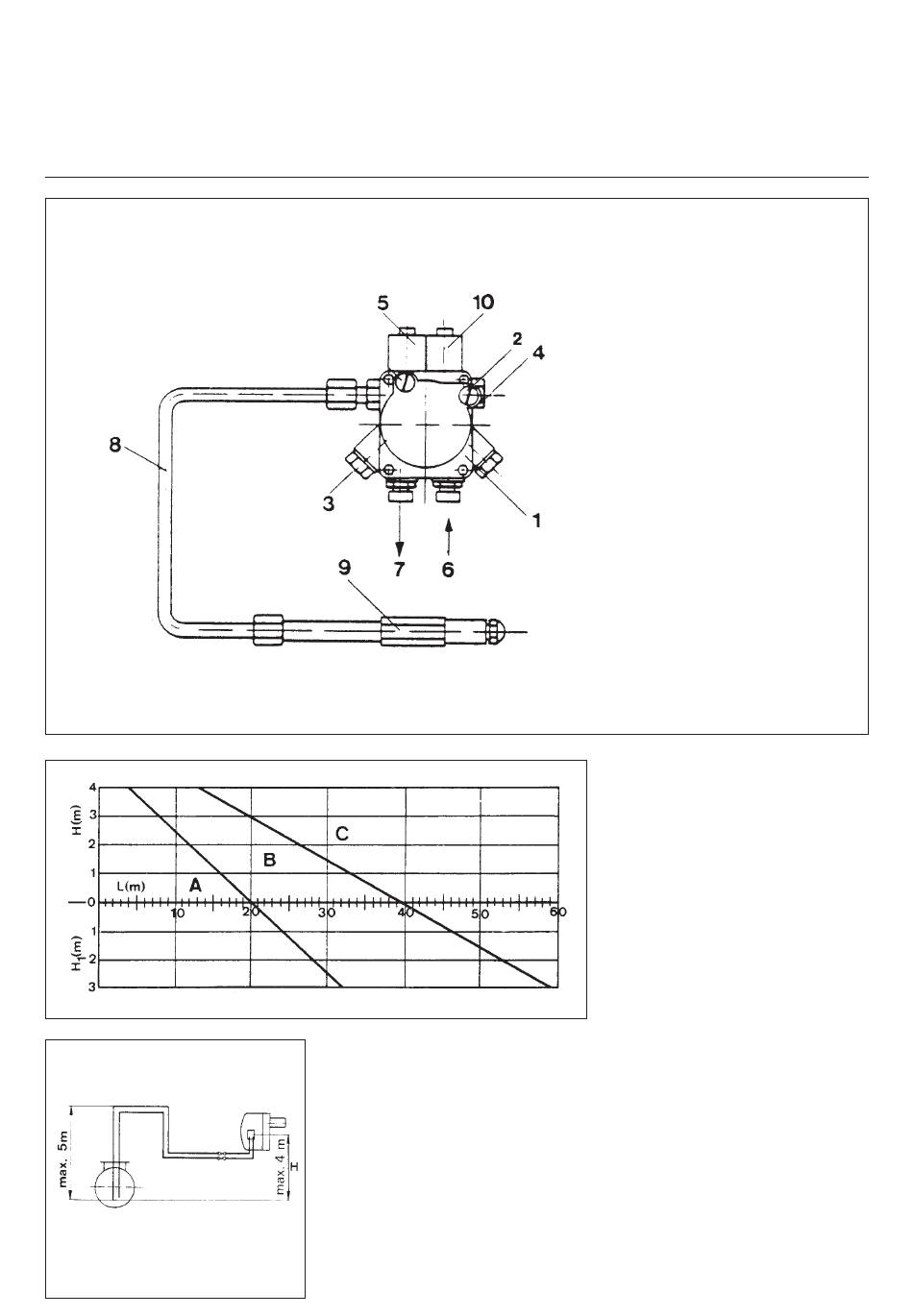

Hydraulikschema
6
Zweirohrinstallation
Feld A
Feld B
Feld C
H = Saughöhe
H
= Zulaufhöhe bei
1
höher liegendem Tank
L = gestreckte Länge
der gesamten Saugleitung
08/2005 - Art. Nr. 13 018 209A
Positionen
1 Öldruckregulierung, Stufe 2
2 Vakuummeteranschluß
3 Manometeranschluß
4 Öldruckregulierung, Stufe 1
5 Magnetventil, Stufe 2
6 Sauganschluß
7 Rücklaufanschluß
8 Düsenzuleitung
9 Düsengestänge
10 Magnetventil, Stufe 1
Ölversorgung
Der Brenner ist mit zwei flexiblen
Ölschläuchen ausgerüstet, die an ein
Ölfiltersystem angeschlossen werden.
Die maximale Länge und Höhe der
Versorgungsleitungen entnehmen Sie
dem nebenstehenden Diagramm.
Die Längen wurden unter Berück-
sichtigung der Druckverluste für einen
Absperrhahn, ein Rückschlagventil und
4 Rohrbogen sowie einer
durchschnittlichen Dichte von 0,825
bestimmt.
Zulässiges Vakuum: max. 0,4 bar
Dichten Sie die Schraubverbindungen
nur mit ölbeständigen Dichtungsmitteln,
DN (8 x 1)
wie Teflonbänder ab.
DN (10 x 1)
Dienstpumpe
