Dosimag

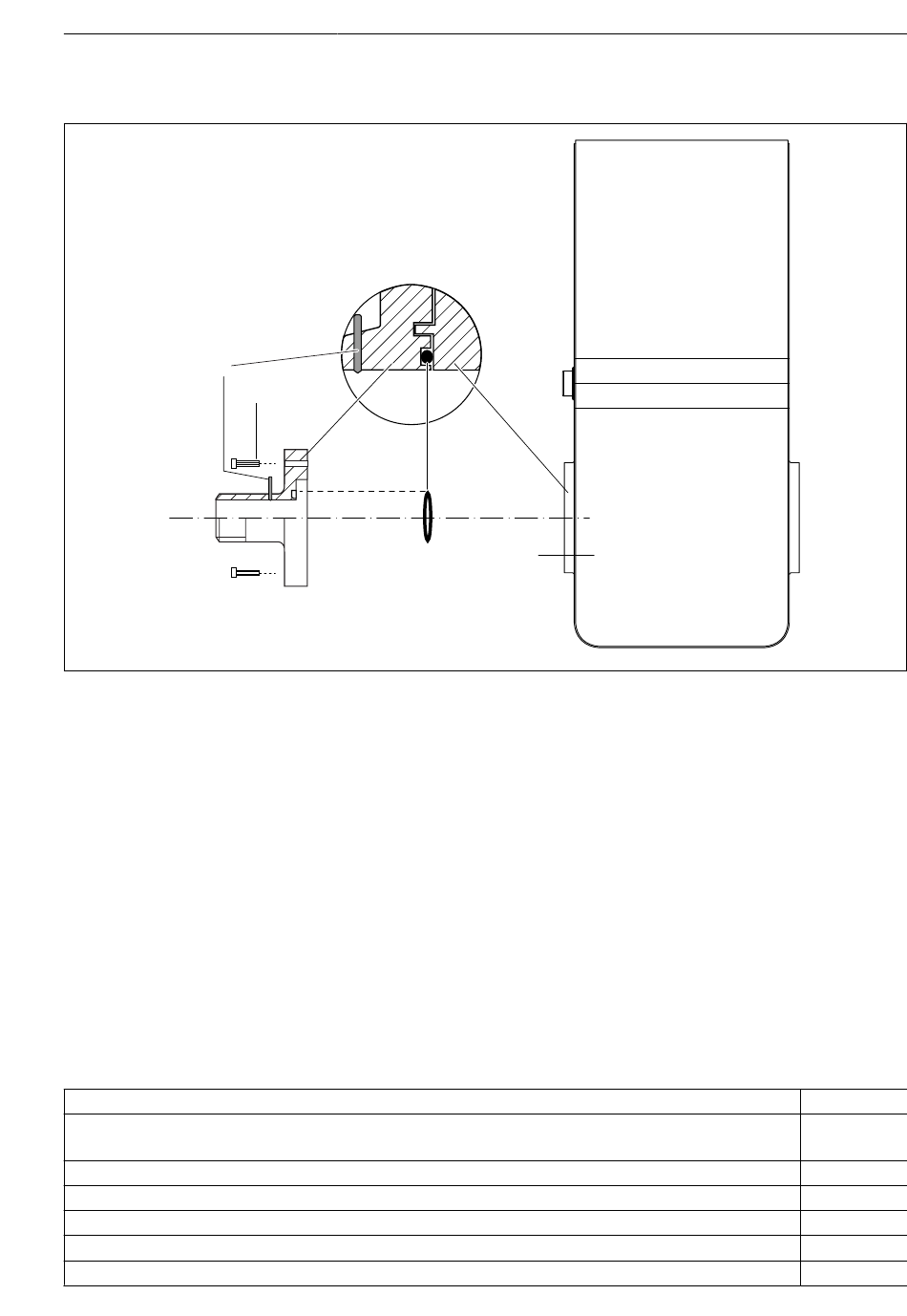

Potenzialausgleich über Erdungselektroden am Prozessanschluss
2
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messgerät
6.5 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP67, Type 4X enclosure.
Um die Schutzart IP67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
‣
Sämtliche Gerätestecker fest anziehen.
6.6 Anschlusskontrolle
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Stimmt die Versorgungsspannung in der Anlage mit den Angaben auf dem Typenschild des Messgerätes
überein ?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen →  22?
Sind die montierten Kabel von Zug entlastet?
Ist die Klemmenbelegung korrekt →  23?
Ist die Schutzerdung korrekt hergestellt →  30?
Ist der Potenzialausgleich korrekt durchgeführt →  31?
