Montage
Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstörung des Messgeräts
durch elektrochemischen Abbau der Elektroden führen.
Informationen zum Potenzialausgleich beachten →  31.
 3

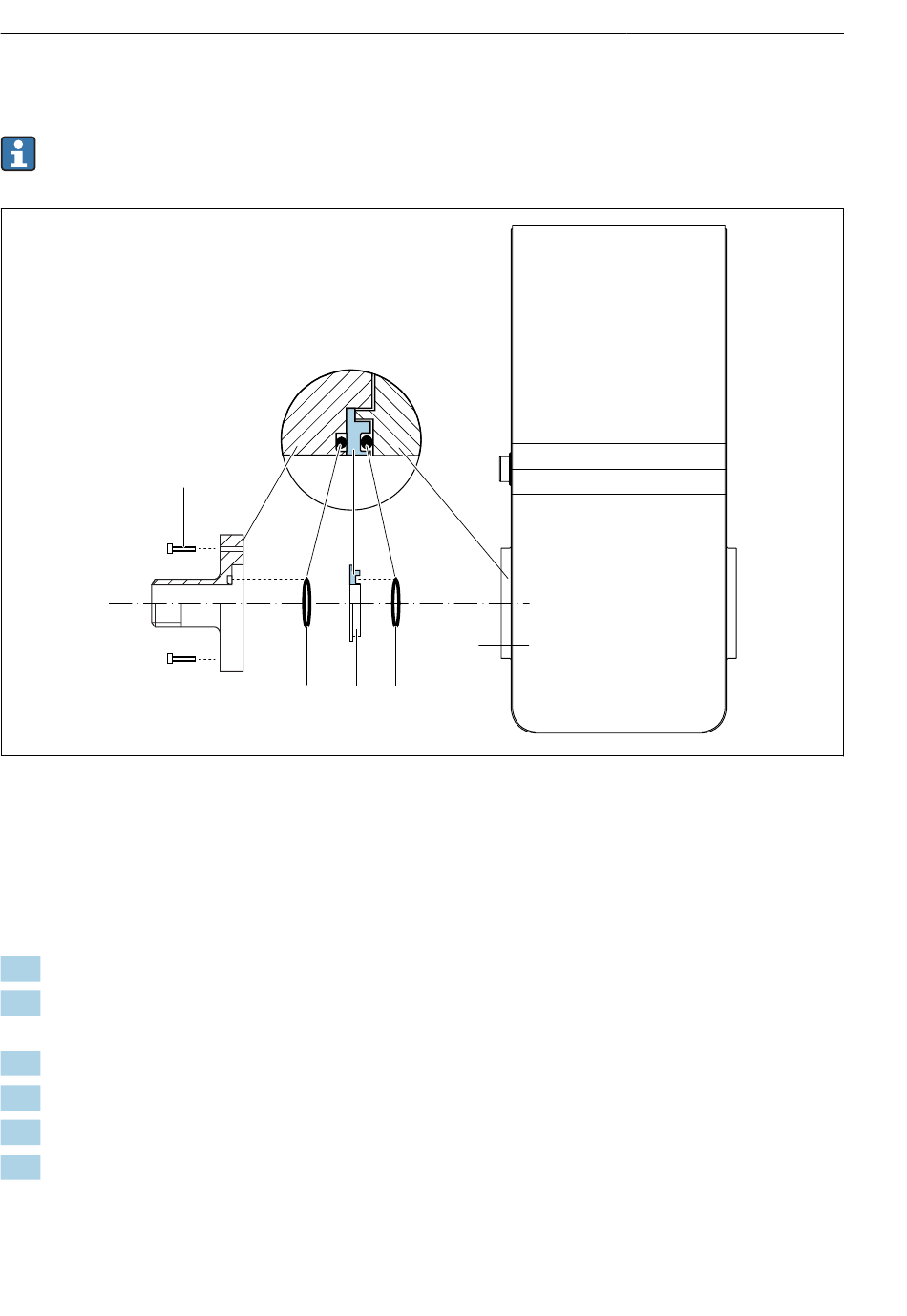

Einbau von Erdungsringen
1
Sechskantschrauben Prozessanschluss
2
O-Ring-Dichtungen
3
Erdungsring bzw. Kunststoffscheibe (Platzhalter)
4
Messgerät
1.
4 Sechskantschrauben (1) lösen und Prozessanschluss vom Messgerät (4) entfernen.
2.
Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessan-
schluss entfernen.
3.
Erste O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses legen.
4.
Metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss platzieren.
5.
Zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings einlegen.
6.
Prozessanschluss wieder auf das Messgerät montieren. Dabei unbedingt die max.
Schrauben-Anziehdrehmomente für geschmierte Gewinde beachten: 7 Nm (5,2 lbf ft)
20
1
2
4
3
2
Dosimag
A0053324
