Dosimag

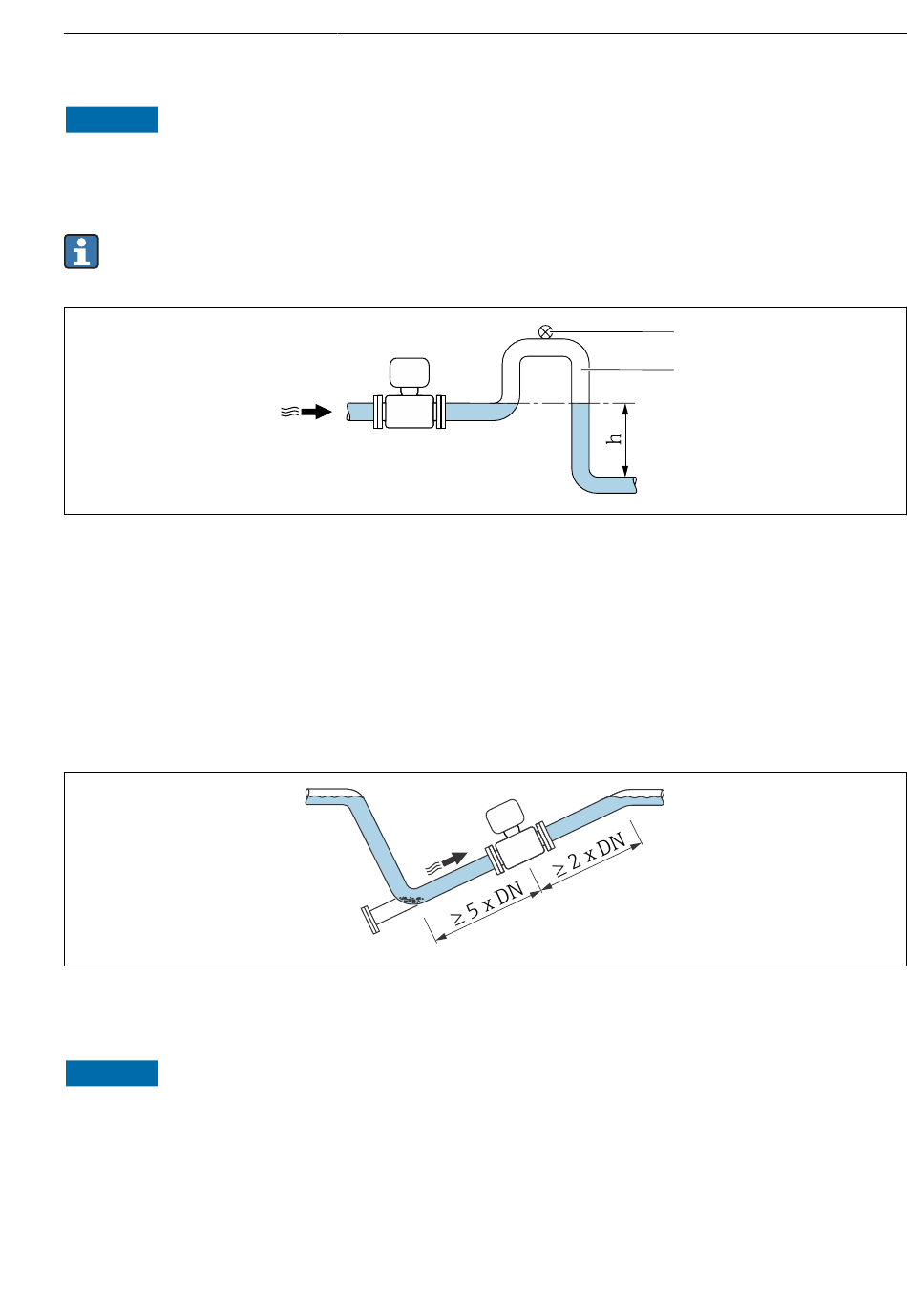

Einbau vor einer Fallleitung
HINWEIS
Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
‣
Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen
Siphon mit einem Belüftungsventil einbauen.
Diese Anordnung verhindert ein Abreißen des Flüssigkeitsstromes und Lufteinschlüsse.
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Einbau bei teilgefüllter Rohrleitung
• Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen.
• Der Einbau einer Reinigungsklappe wird empfohlen.
Einbau in der Nähe von Pumpen
HINWEIS
Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
‣
Um den Systemdruck aufrecht zu halten das Gerät in Durchflussrichtung nach der Pumpe
einbauen.
‣
Bei Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen Pulsationsdämpfer ein-
bauen.
Endress+Hauser
Montage
1
2
A0028981
A0041088
